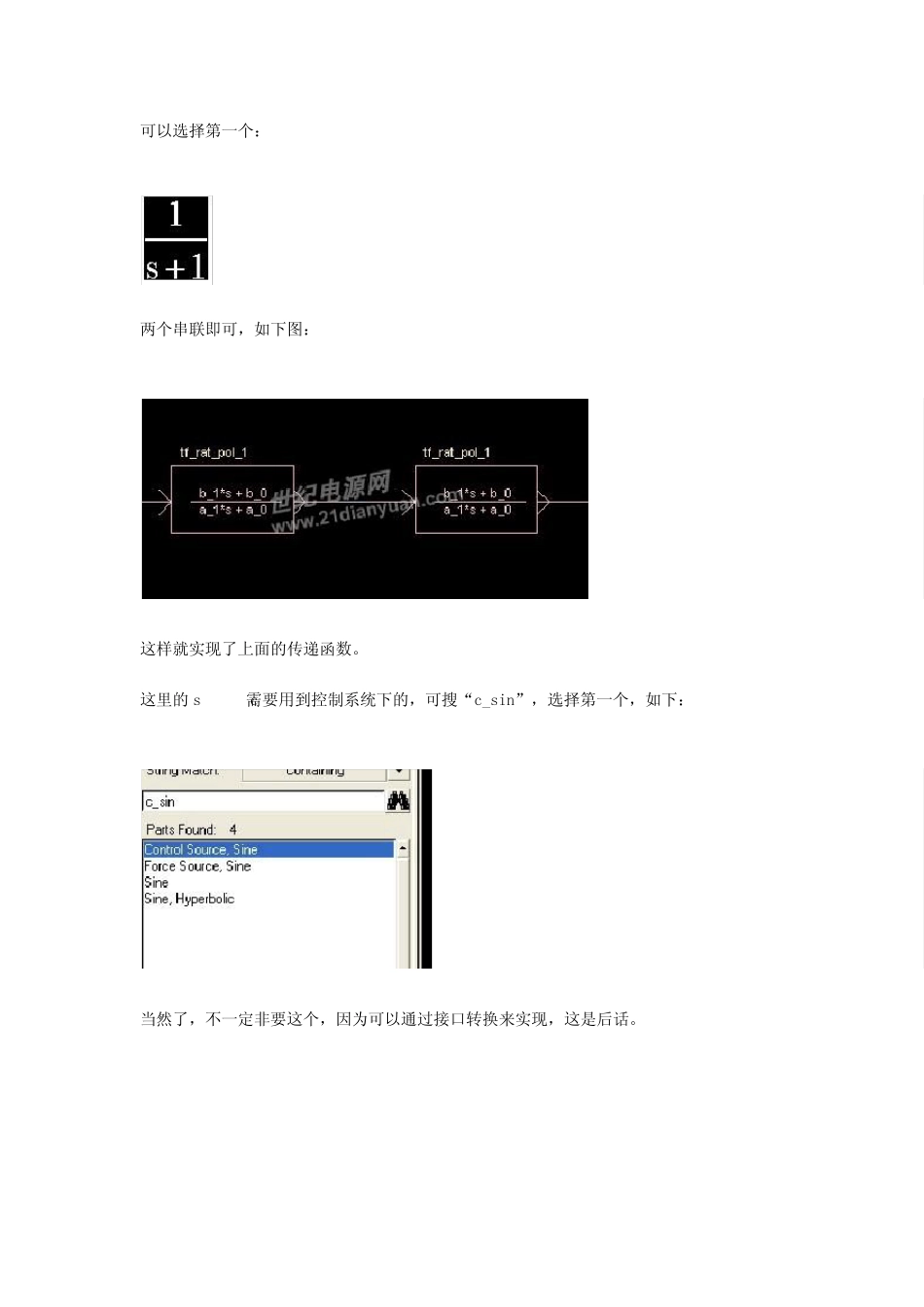

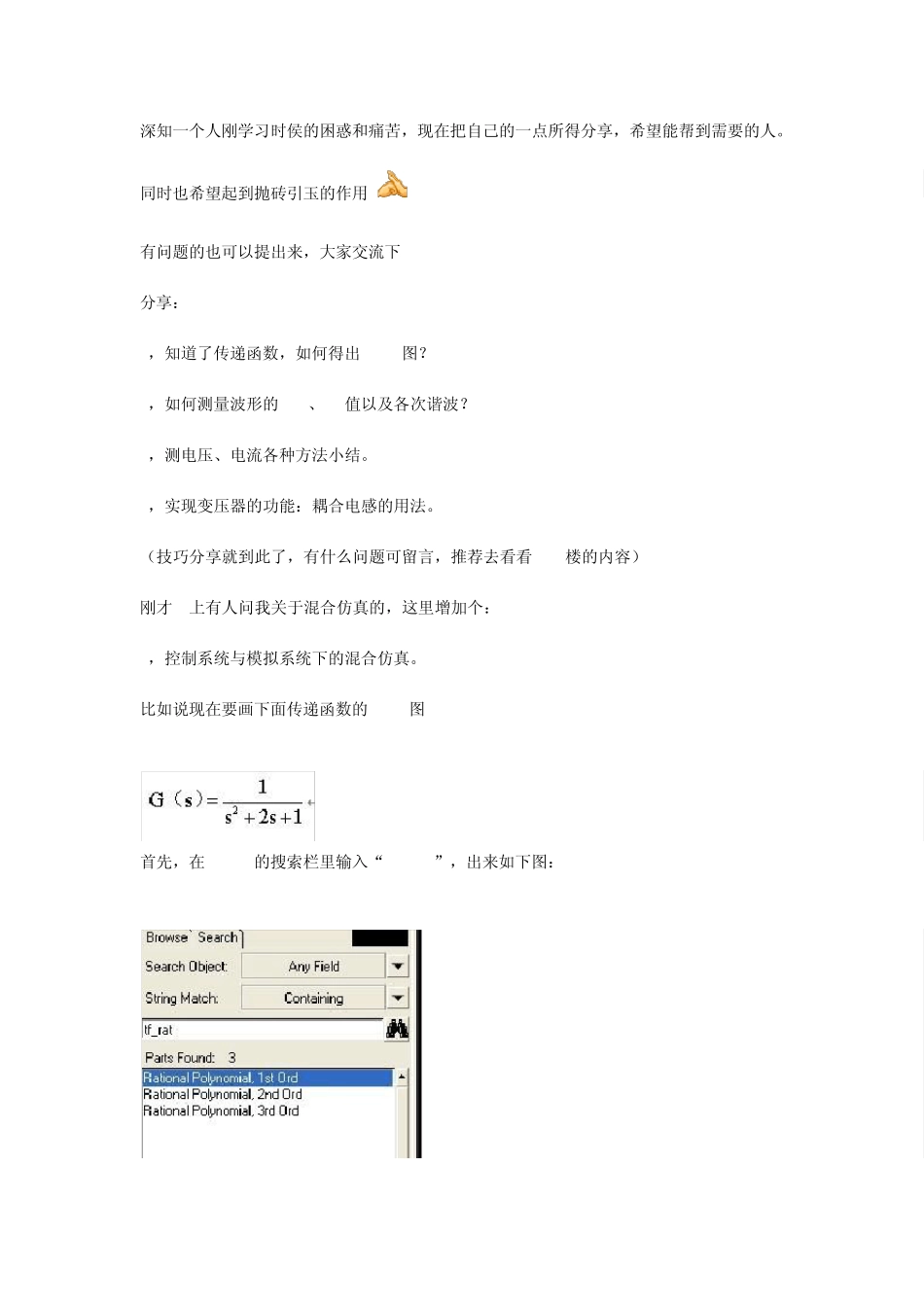

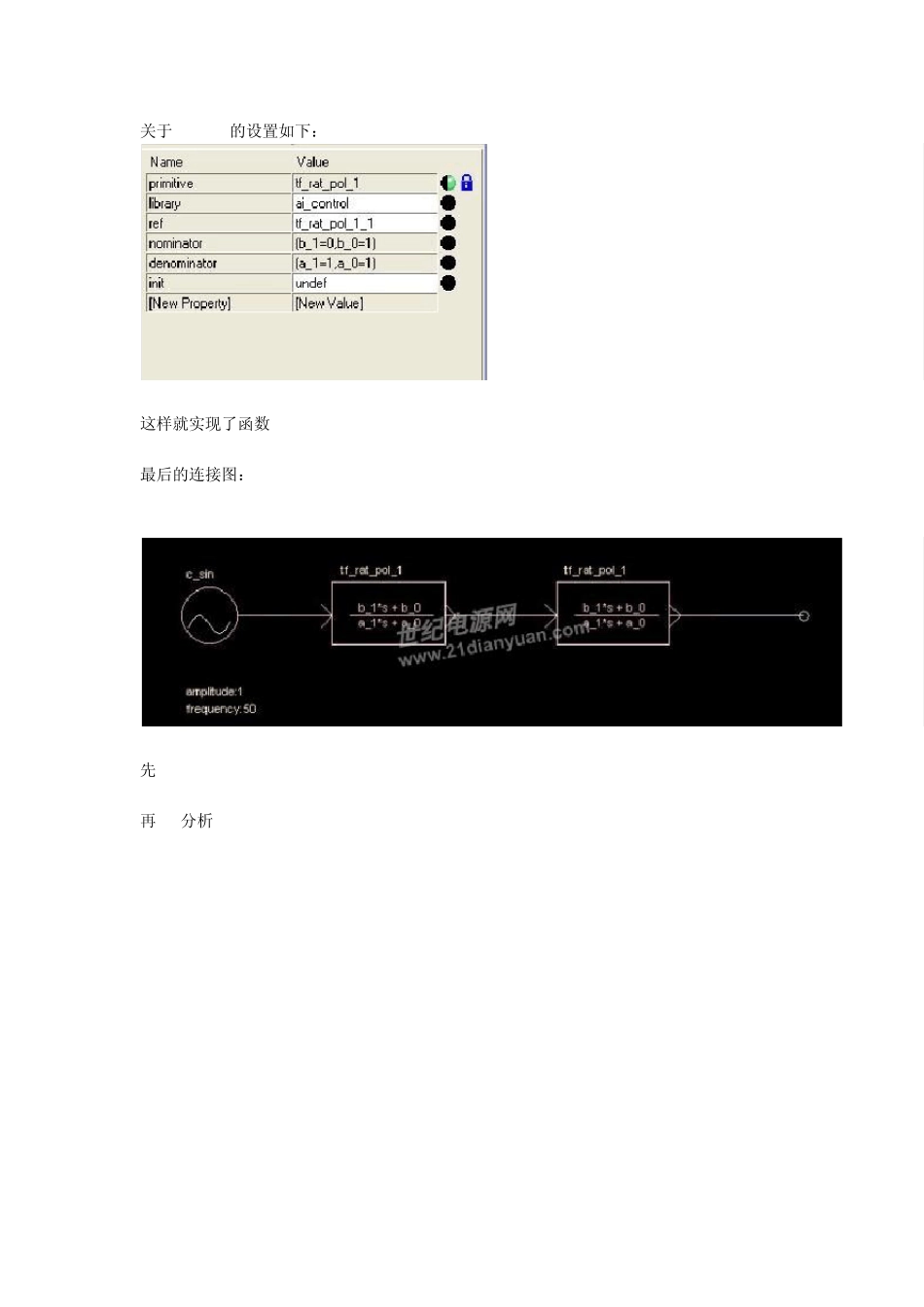

深知一个人刚学习时侯的困惑和痛苦，现在把自己的一点所得分享，希望能帮到需要的人。 同时也希望起到抛砖引玉的作用~ 有问题的也可以提出来，大家交流下~ 分享： 1，知道了传递函数，如何得出 bode图？ 2，如何测量波形的 THD、PF值以及各次谐波？ 3，测电压、电流各种方法小结。 4，实现变压器的功能：耦合电感的用法。 （技巧分享就到此了，有什么问题可留言，推荐去看看 107楼的内容） 刚才 Q上有人问我关于混合仿真的，这里增加个： 5，控制系统与模拟系统下的混合仿真。 比如说现在要画下面传递函数的 bode图: 首先，在 saber的搜索栏里输入“tf_rat”，出来如下图： 可以选择第一个： 两个串联即可，如下图： 这样就实现了上面的传递函数。 这里的source需要用到控制系统下的，可搜“c_sin”，选择第一个，如下： 当然了，不一定非要这个，因为可以通过接口转换来实现，这是后话。 关于tf_rat的设置如下： 这样就实现了函数:1/(s+1) 最后的连接图： 先 netlist 再 DC分析 然后小信号分析，看下面设置： 最后的 bode图： 至此，bode图已经画出来了，很简单哈，剩下的就是自己去分析了~ 这里附上上面仿的附件，方便下载。 不好意思，在这里，小法插个小图~~~ 双击轴线，AXIS ATTRIBUTE对话框里的GRID increment可以调制轴线等分间距！！ 我设置完小信号分析后，如下图： 点击 OK后，就出现如下图形： 这是怎么回事？我是新手，请教学习，谢谢 看波形可以放大的，选中托一下即可。要恢复回来，按下面按钮： 楼主，我按照你这里的进行仿真，结果出现错误，使用了你上传的文件再次仿真，还是这个原因。能说明下什么原因吗？谢谢。 要先进行DC分析，上面有说明哦~ TO 6 楼 设置修改下 按照大哥指示仿得，接着学习，呼呼 不错，既然你仿出来了，你再试试这个传递函数哈： 怎么跟上图差不多呢 关于区别，你看看： 这样看就出来区别了，哈哈选中一个波形，往另一个波形上托就可以了，看下图，拖动“cv”： 这样看是不是更明显呢 我献丑随便找个简单的电流扩大十20倍的小例子 这是一个电流波形，点出计算器来 点击图形右侧的电流标号i(l.lr)，标号呈现白色表示选中，然后在计算器光标处左键按一下，右键再按一下，至此i(l.lr)添加到计算器中了。其次在光标处输出 20*，再次输入内容的话，以前的内容自动清除，从而计算器自动生成了i(l.lr)*20，这样计算器完成了计算。计算其中delete为删...
