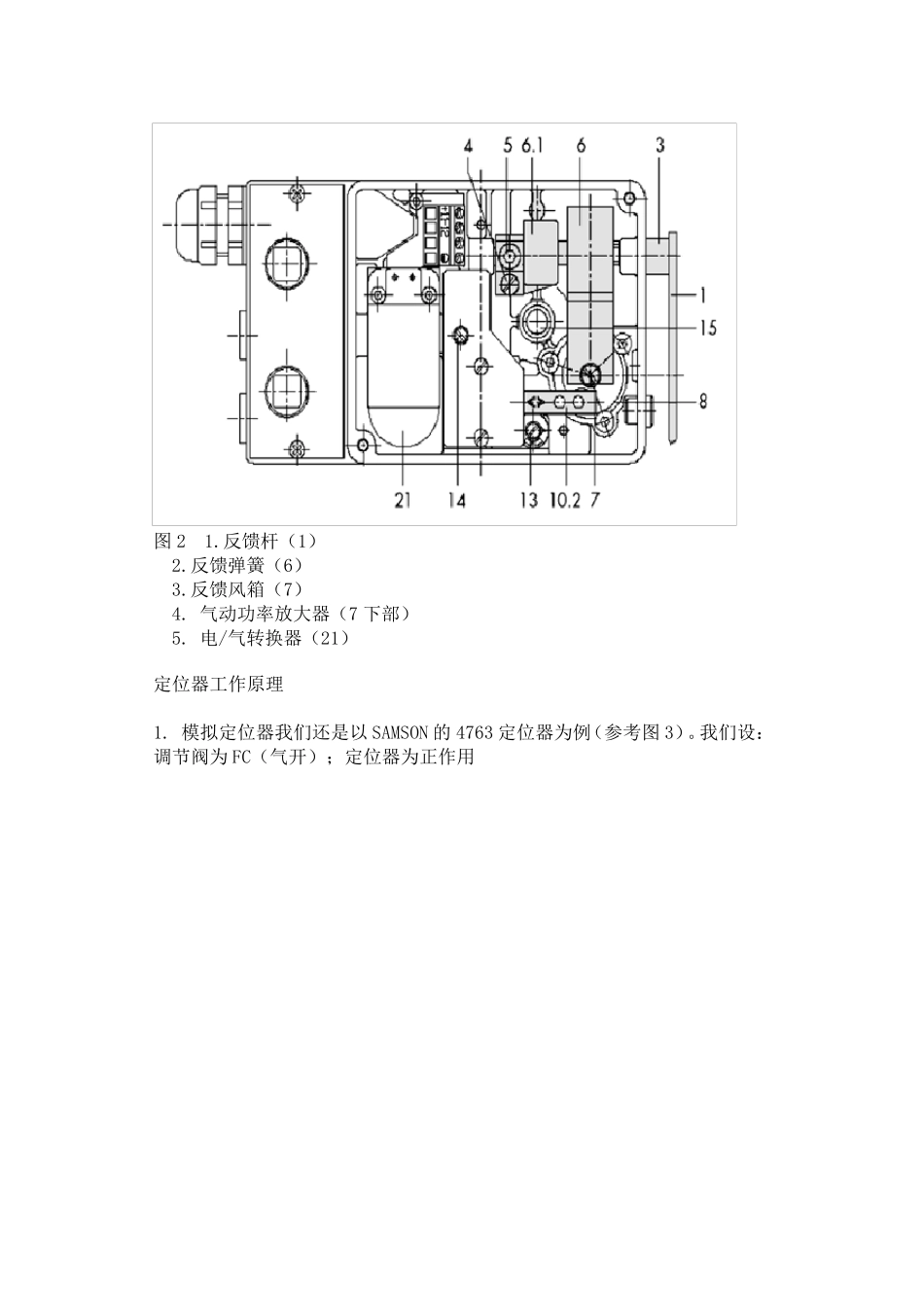

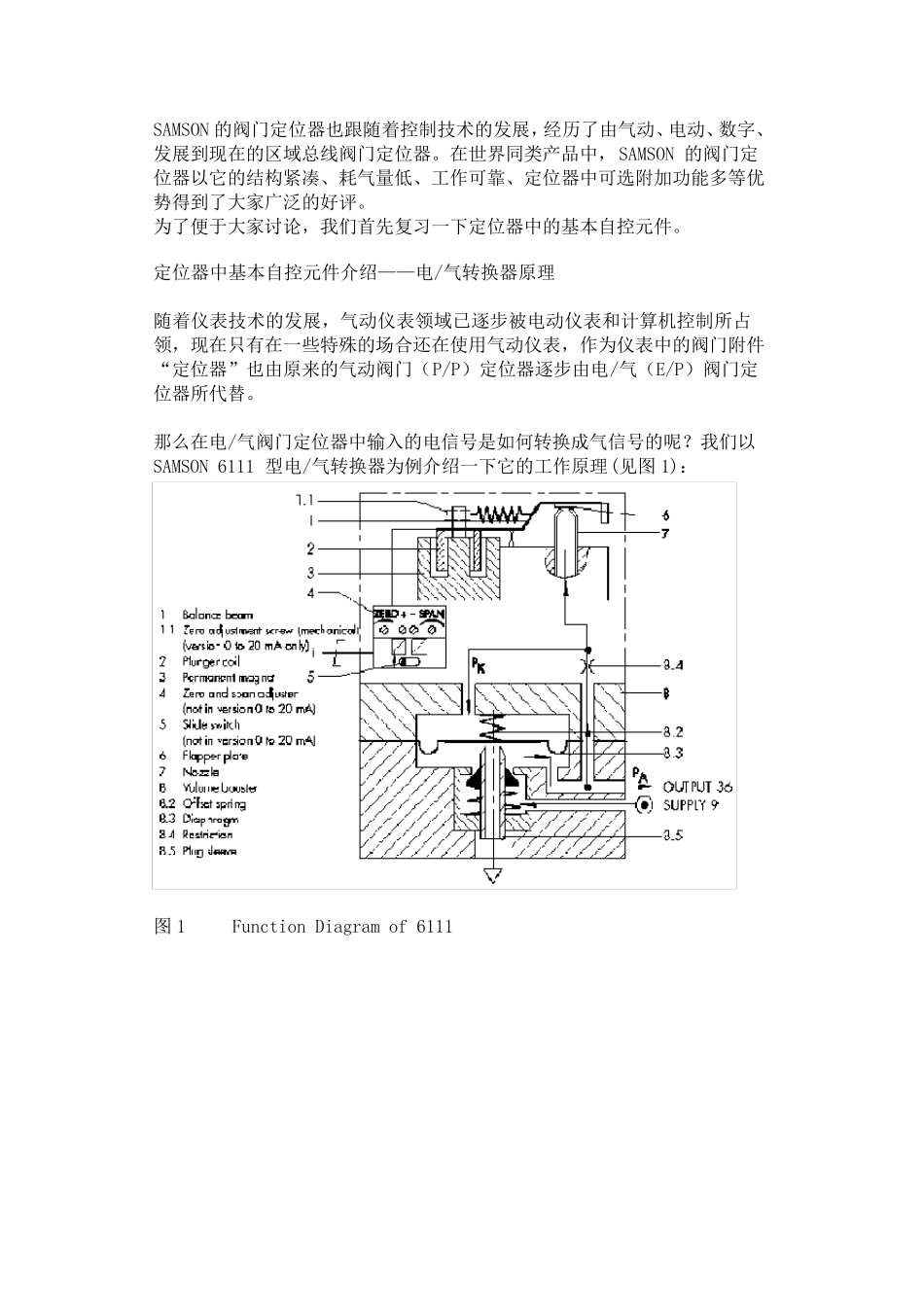

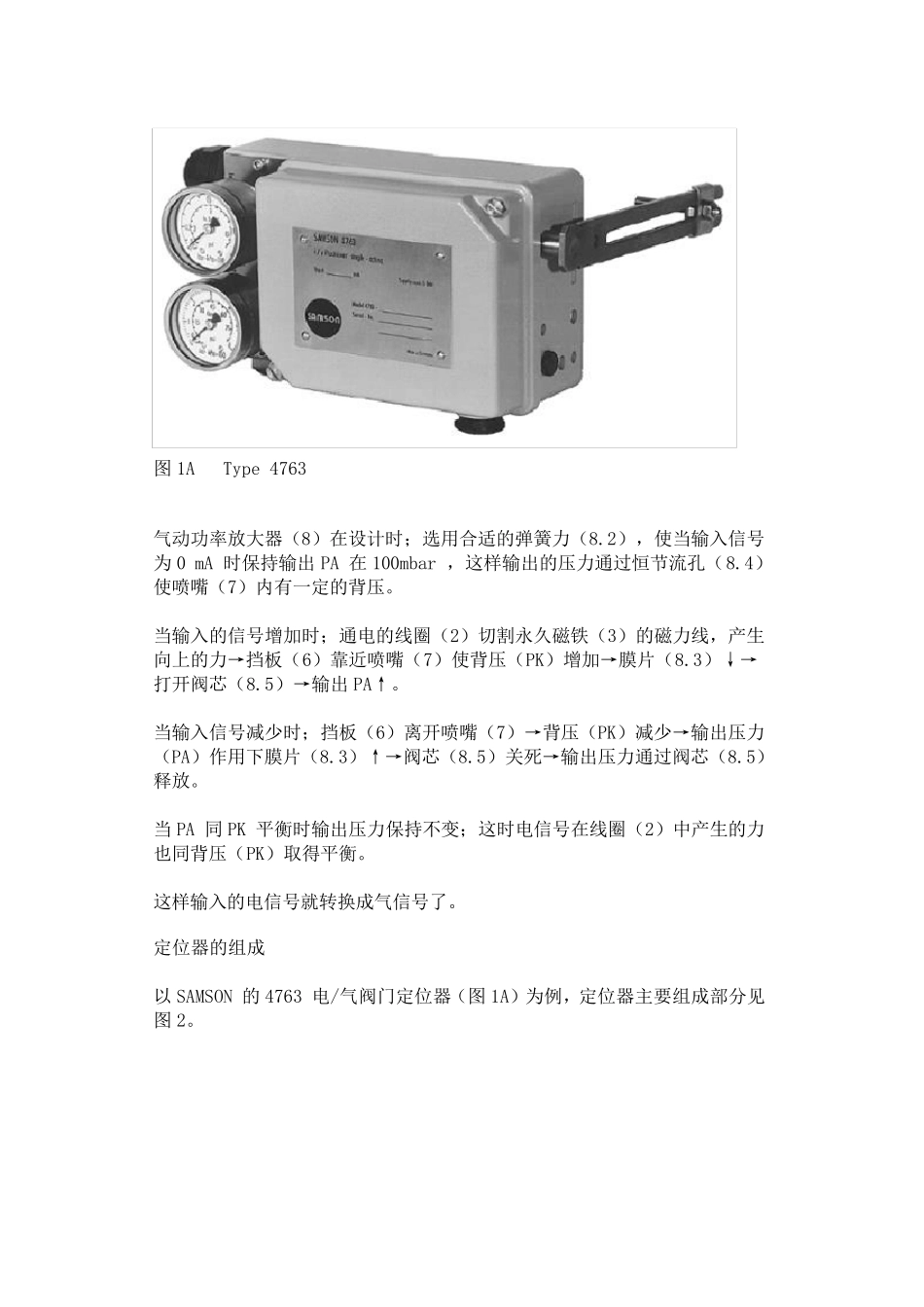

SAMSON 的阀门定位器也跟随着控制技术的发展，经历了由气动、电动、数字、发展到现在的区域总线阀门定位器。在世界同类产品中，SAMSON 的阀门定位器以它的结构紧凑、耗气量低、工作可靠、定位器中可选附加功能多等优势得到了大家广泛的好评。 为了便于大家讨论，我们首先复习一下定位器中的基本自控元件。 定位器中基本自控元件介绍——电/气转换器原理 随着仪表技术的发展，气动仪表领域已逐步被电动仪表和计算机控制所占领，现在只有在一些特殊的场合还在使用气动仪表，作为仪表中的阀门附件“定位器”也由原来的气动阀门（P/P）定位器逐步由电/气（E/P）阀门定位器所代替。 那么在电/气阀门定位器中输入的电信号是如何转换成气信号的呢？我们以SAMSON 6111 型电/气转换器为例介绍一下它的工作原理(见图 1)： 图 1 Function Diagram of 6111 图1A Type 4763 气动功率放大器（8）在设计时；选用合适的弹簧力（8.2），使当输入信号为0 mA 时保持输出PA 在100mbar ，这样输出的压力通过恒节流孔（8.4）使喷嘴（7）内有一定的背压。 当输入的信号增加时；通电的线圈（2）切割永久磁铁（3）的磁力线，产生向上的力→挡板（6）靠近喷嘴（7）使背压（PK）增加→膜片（8.3）↓→打开阀芯（8.5）→输出PA↑。 当输入信号减少时；挡板（6）离开喷嘴（7）→背压（PK）减少→输出压力（PA）作用下膜片（8.3）↑→阀芯（8.5）关死→输出压力通过阀芯（8.5）释放。 当PA 同 PK 平衡时输出压力保持不变；这时电信号在线圈（2）中产生的力也同背压（PK）取得平衡。 这样输入的电信号就转换成气信号了。 定位器的组成 以 SAMSON 的4763 电/气阀门定位器（图1A）为例，定位器主要组成部分见图2。 图2 1.反馈杆（1） 2.反馈弹簧（6） 3.反馈风箱（7） 4. 气动功率放大器（7 下部） 5. 电/气转换器（21） 定位器工作原理 1. 模拟定位器我们还是以SAMSON 的4763 定位器为例（参考图3）。我们设：调节阀为FC（气开）；定位器为正作用 图3 A）阀位根据输入信号成比例动作 输入信号↑→Pe 点气压↑→反馈风箱中连杆（9）向左动作→压紧弹簧（6），挡板（10.2）靠近喷嘴（10.1）→输出风压↑→阀杆（对于气开阀）↑→压紧弹簧（6）→反馈风箱中连杆（9）向右动作→挡板（10.2）离开喷嘴（10.1）→输出气压（Pst）↓。当反馈弹簧的力与反馈风箱的力平衡时，阀位保持与输入信号对应的位置。 B）定位 当输入信号不变...
