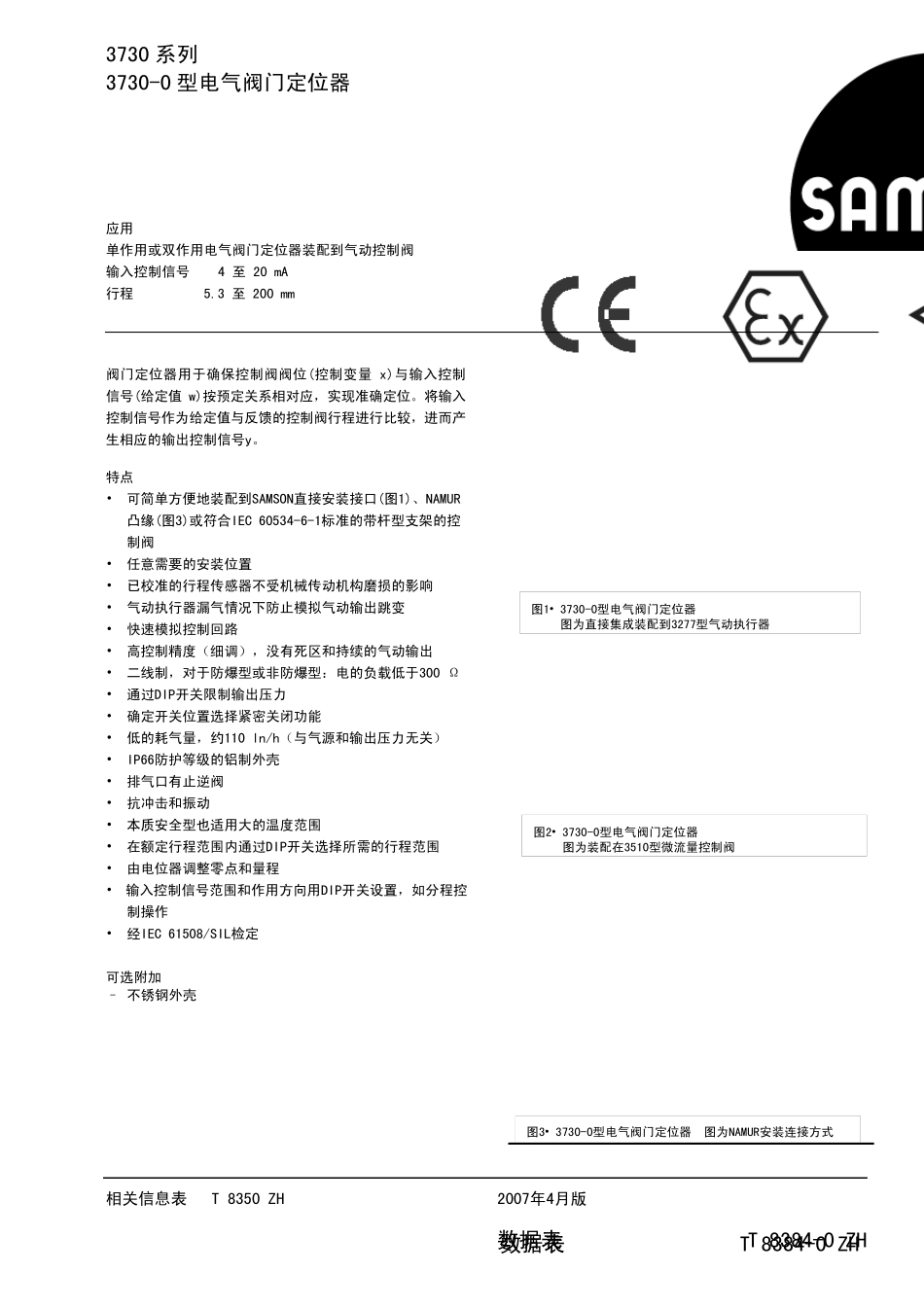

3730 系 列 3730-0 型 电 气 阀 门 定 位 器 应 用 单 作 用 或 双 作 用 电 气 阀 门 定 位 器 装 配 到 气 动 控 制 阀 输 入 控 制 信 号 4 至 20 mA 行 程 5.3 至 200 mm 阀 门 定 位 器 用 于 确 保 控 制 阀 阀 位 (控 制 变 量 x)与 输 入 控 制信 号 (给 定 值 w)按 预 定 关 系 相 对 应 ， 实 现 准 确 定 位 。 将 输 入控 制 信 号 作 为 给 定 值 与 反 馈 的 控 制 阀 行 程 进 行 比 较 ， 进 而 产生 相 应 的 输 出 控 制 信 号 y。 特 点 • 可 简 单 方 便 地 装 配 到 SAMSON直 接 安 装 接 口 (图 1)、 NAMUR 凸 缘 (图 3)或 符 合 IEC 60534-6-1标 准 的 带 杆 型 支 架 的 控 制 阀 • 任 意 需 要 的 安 装 位 置 • 已 校 准 的 行 程 传 感 器 不 受 机 械 传 动 机 构 磨 损 的 影 响 • 气 动 执 行 器 漏 气 情 况 下 防 止 模 拟 气 动 输 出 跳 变 • 快 速 模 拟 控 制 回 路 • 高 控 制 精 度 （ 细 调 ） ， 没 有 死 区 和 持 续 的 气 动 输 出 • 二 线制 ， 对 于 防 爆型 或 非防 爆型 ：电 的 负载低于 300 Ω • 通过DIP开关 限制 输 出 压力 • 确 定 开关 位 置 选择紧密关 闭功能 • 低的 耗气 量 ， 约110 ln/h（ 与 气 源和 输 出 压力无关 ） • IP66防 护等级的 铝制 外壳 • 排气 口 有 止 逆 阀 • 抗 冲 击 和 振 动 • 本 质 安 全 型 也 适 用 大 的 温 度 范 围 • 在 额 定 行 程 范 围 内 通过DIP开关 选择所 需 的 行 程 范 围 • 由 电 位 器 调 整 零 点 和 量 程 • 输 入 控 制 信 号 范 围 和 作 用 方 向 用 DIP开关 设 置 ， 如 分 程 控 制 操 作 • 经 IEC 61508/SIL检 定 可 选附 加 – 不 锈 钢 外壳 相 关 信 息 表 T 8350 ZH 2007年 4月 版 数 据 表 T 8384-0 ZH 图 1• 3730-0型 电 气 阀 门 定 位 器 图 为 直 接 集 成 装 配 到 3277型 气 动 执 行 器 图 2• 3730-0型 电 气 阀 门...
