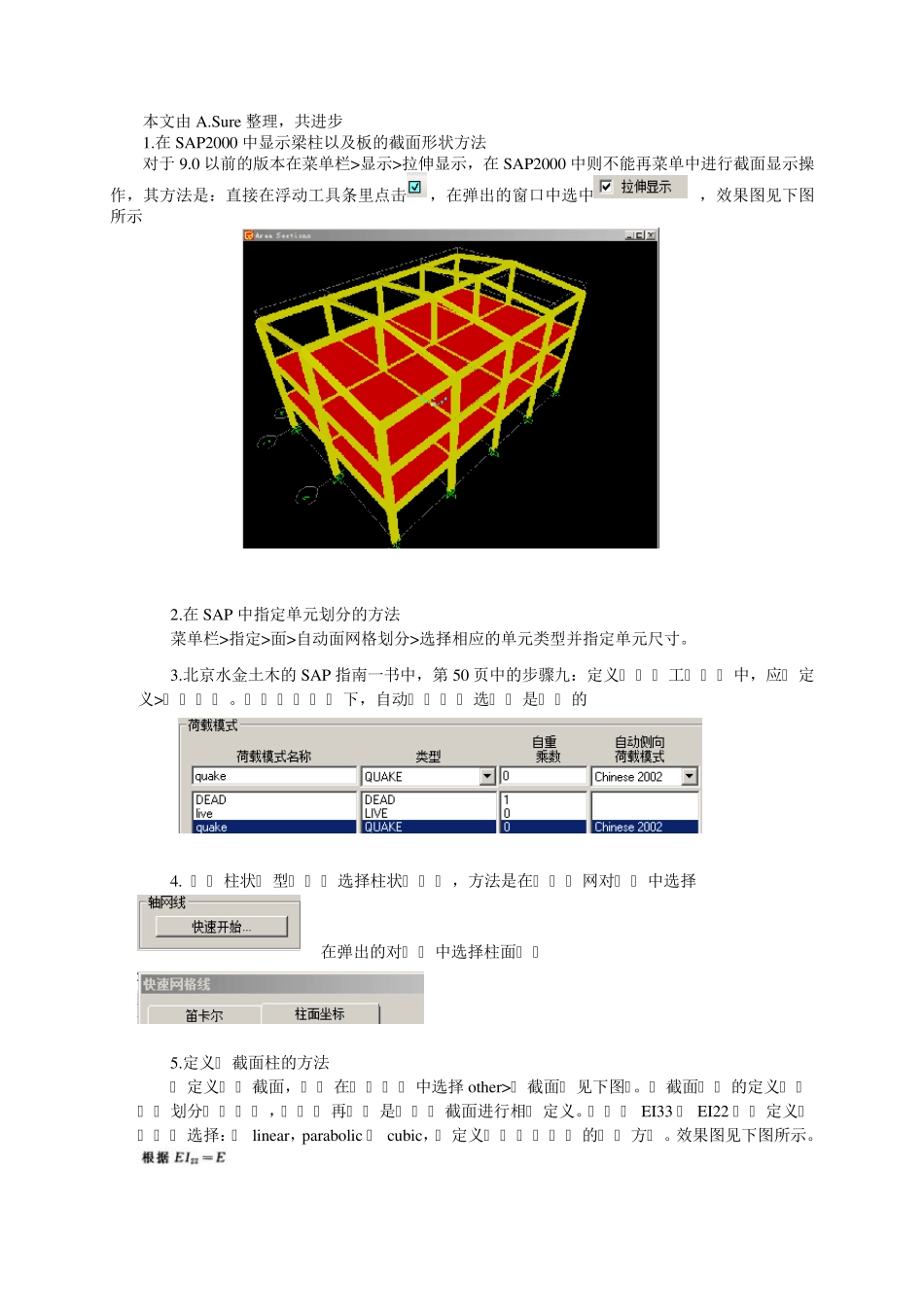

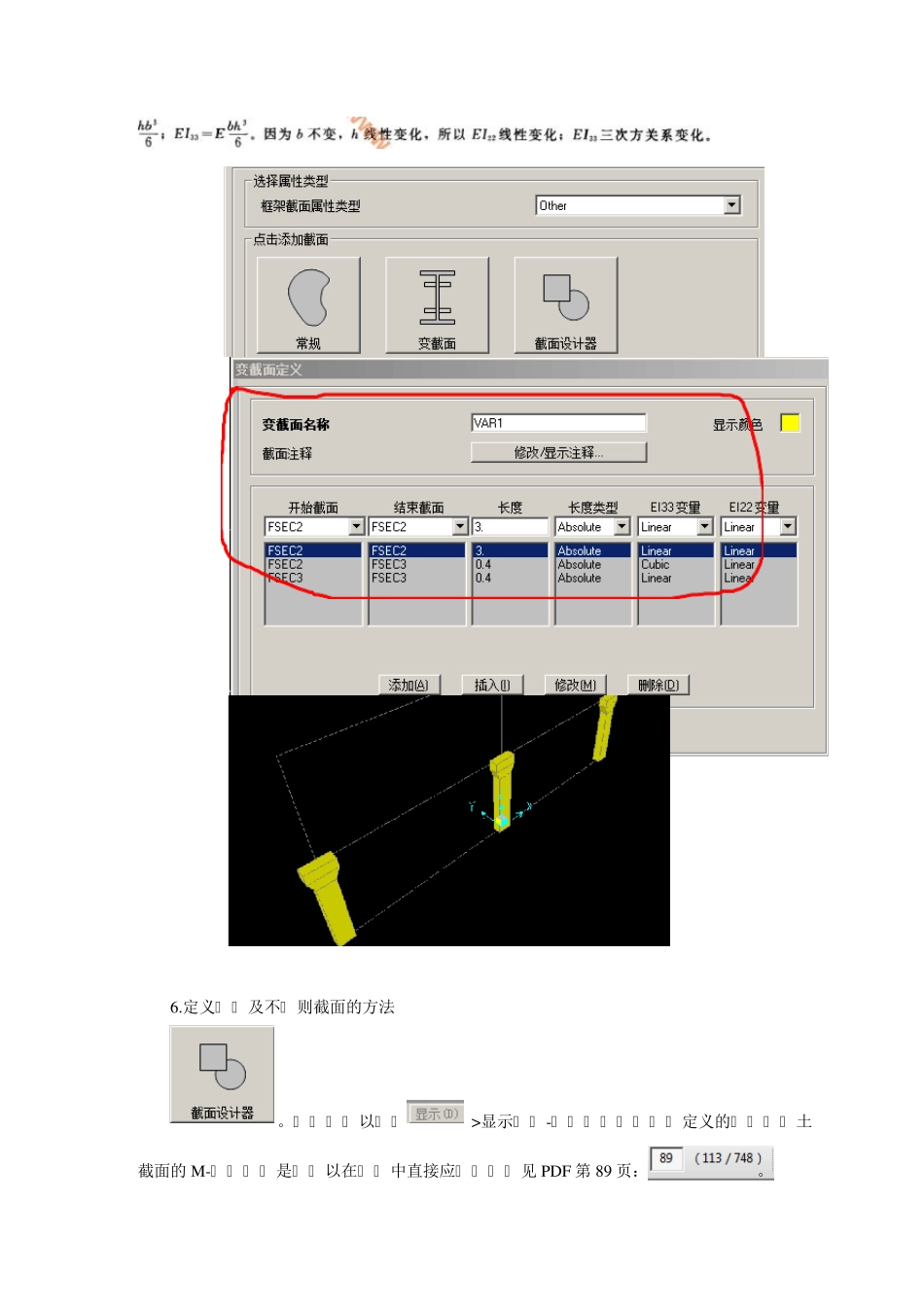

本文由 A.Su re 整理，共进步 1.在 SAP2000 中显示梁柱以及板的截面形状方法 对于 9.0 以前的版本在菜单栏>显示>拉伸显示，在 SAP2000 中则不能再菜单中进行截面显示操作，其方法是：直接在浮动工具条里点击，在弹出的窗口中选中，效果图见下图所示 2.在 SAP 中指定单元划分的方法 菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。 3.北京水金土木的 SAP 指南一书中，第 50 页中的步骤九：定义静荷载工况内容中，应为定义>荷载模式。只有地震荷载下，自动侧向荷载选项才是打开的 4. 建立柱状模型时需要选择柱状坐标系，方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标 5.定义变截面柱的方法 先定义两个截面，然后在框架属性中选择 other>变截面（见下图）。变截面构件的定义需要事先划分成若干段，每个段再根据是否为恒截面进行相关定义。注意到 EI33 与 EI22 变量定义可有三个选择：即 linear，parabolic 与 cu bic，即定义局部抗弯刚度的变化方式。效果图见下图所示。 6.定义组合及不规则截面的方法 。另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的 M-Φ关系（是否可以在设计中直接应用呢？）见 PDF 第 89 页：。 工具条中的，其功能分别为：显示相关曲线，弯矩-曲率关系，弹性应力。 在 SAP 中，截面总是预定义的，需要对截面尺寸进行修改。方法是：在左侧绘制工具条中选择相关操作后，在绘图区左击鼠标，然后点击鼠标右键，，进行尺寸修正。截面定义后，单击绘图区右下角的完成按钮，即返回截面名称定义的主窗口，确定即可。 7.定义截面属性为面截面时，壳单元非常有用，在平面和三维结构中模拟壳、膜和板的性能，是模型中最常用的一种，例如结构中的楼板、墙、坡面等均以壳定义，壳单元是一个组合了膜和板弯曲行为的 3 节点或 4 节点单元（4 节点单元不必是平面）。 板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。薄板采用 Kirchhoff 公式，中厚板采用 Mindilin/Reissner 公式。厚板公式考虑了剪切变形的影响，计算更准确些。（板的设计见 PDF98） 8.绘制点 9.墙体开洞 10.绘制螺旋楼梯 11.拉伸面成实体 12.重定形 对于实体、面可以通过绘图命令中的重定形进行拉伸端点修正。 如果是轴线需要修改，那么需要将轴网系统转化为一般轴线，然后打开轴网系统的锁定，即可用重定形命令进行修改。 13....
