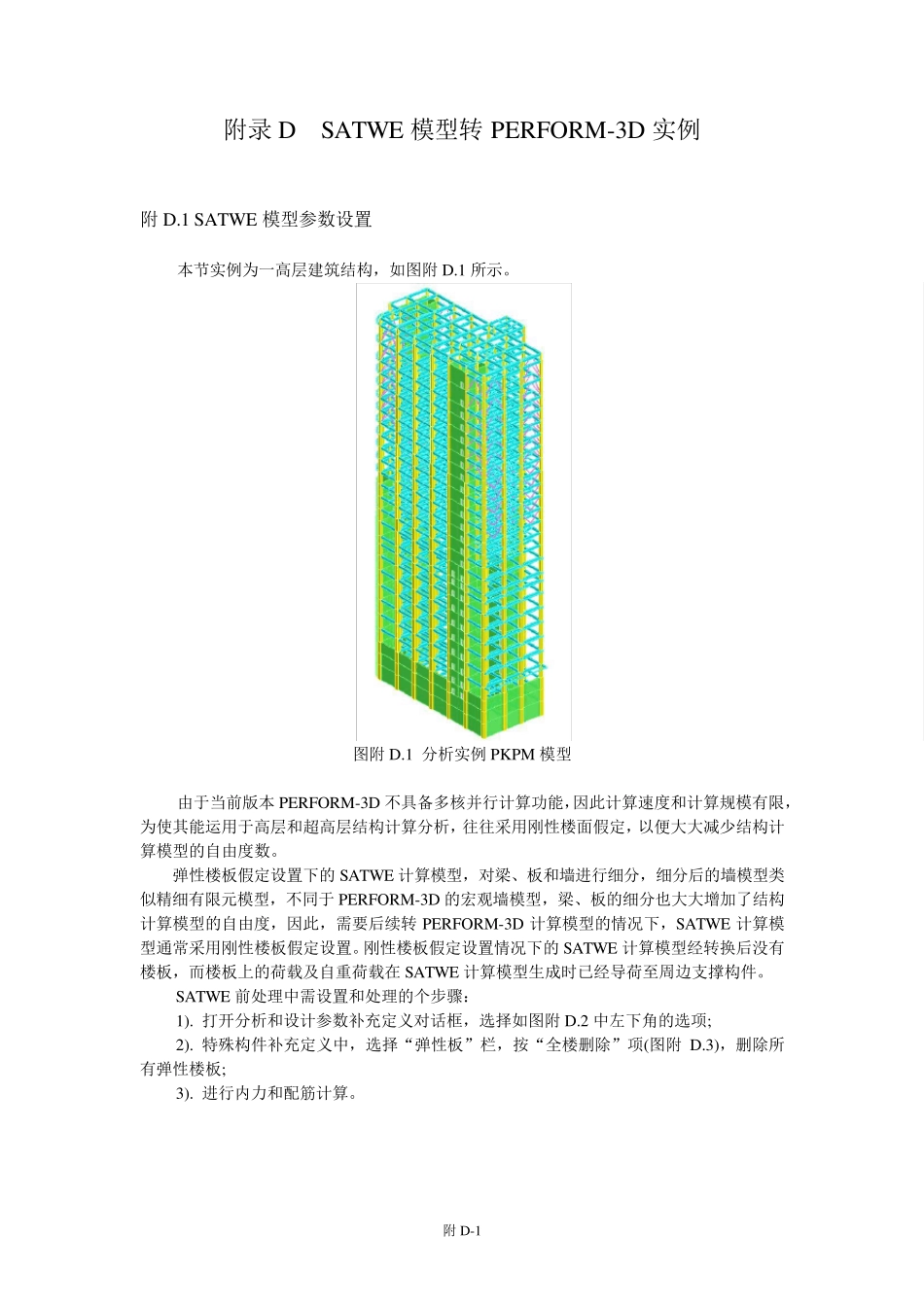

附 D-1 附录 D SATW E 模型转 PERFORM-3D 实例 附 D.1 SATW E 模型参数设置 本节实例为一高层建筑结构，如图附 D.1 所示。 图附 D.1 分析实例 PKPM 模型 由于当前版本 PERFORM-3D 不具备多核并行计算功能，因此计算速度和计算规模有限，为使其能运用于高层和超高层结构计算分析，往往采用刚性楼面假定，以便大大减少结构计算模型的自由度数。 弹性楼板假定设置下的 SATW E 计算模型，对梁、板和墙进行细分，细分后的墙模型类似精细有限元模型，不同于 PERFORM-3D 的宏观墙模型，梁、板的细分也大大增加了结构计算模型的自由度，因此，需要后续转 PERFORM-3D 计算模型的情况下，SATW E 计算模型通常采用刚性楼板假定设置。刚性楼板假定设置情况下的 SATW E 计算模型经转换后没有楼板，而楼板上的荷载及自重荷载在 SATW E 计算模型生成时已经导荷至周边支撑构件。 SATW E 前处理中需设置和处理的个步骤： 1). 打开分析和设计参数补充定义对话框，选择如图附 D.2 中左下角的选项; 2). 特殊构件补充定义中，选择“弹性板”栏，按“全楼删除”项(图附 D.3)，删除所有弹性楼板; 3). 进行内力和配筋计算。 附D-2 图附D.2 SATW E 分析和设计参数补充定义对话框 图附D.3 删除 SATW E 模型弹性楼板 附D-3 附D.2 SATWE 模型转NosaCAD 及编辑处理 展开NosaCAD 树形控件中的辅助工具栏，点击“转入 SATWE 模型”项(图附D.4)，打开SATWE 模型转NosaCAD 模型参数设置对话框(图附D.5)。在“读入参数选项”中选择读入配筋，因为 PERFORM-3D 采用宏观墙模型，这里不选择墙细分。材料参数取值选标准值，通常弹塑性分析采用标准强度值。刚性楼板假定下转过来的模型没有楼板，楼板材料密度不用考虑。在有楼板的情况下，通常楼板自重已导到梁上，楼板材料密度取零。读入的配筋是SATWE 的直接计算结果，实际配筋可能会有提高，“配筋放大百分比”项中可设置相应的提高比例。按“确定”按钮生成 NosaCAD 模型。 图附D.4 NosaCAD 辅助工具 图附D.5 SATWE 模型转NosaCAD 模型参数设置对话框 图附D .6 NosaCAD 模型线框图 图附D.7 NosaCAD 模型实体图 附D-4 打开生成的NosaCAD 模型(图附D.6、图附D.7)，按 NosaCAD 树形控件“建模与弹性分析─前处理─生成内嵌梁”项(图附D.8)，打开“添加内嵌梁选项”对话框(图附D.9)，按图中参数设置，按“确定”按钮，生成模块给出所生...
