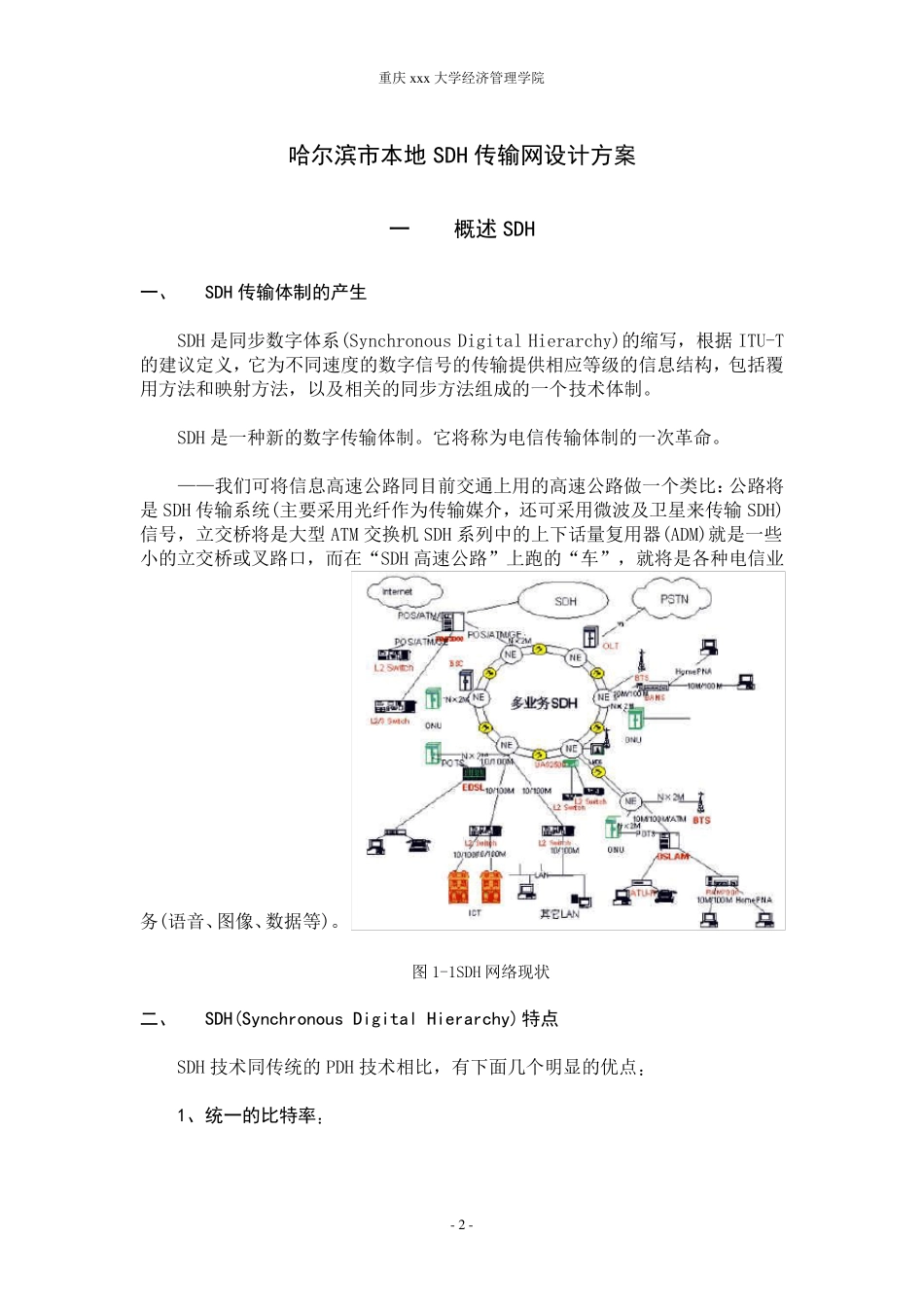

重庆x x x 大学经济管理学院 - 2 - 哈尔滨市本地SDH 传输网设计方案 一 概述SDH 一、 SDH 传输体制的产生 SDH 是同步数字体系(Synchronous Digital Hierarchy)的缩写，根据ITU-T的建议定义，它为不同速度的数字信号的传输提供相应等级的信息结构，包括覆用方法和映射方法，以及相关的同步方法组成的一个技术体制。 SDH 是一种新的数字传输体制。它将称为电信传输体制的一次革命。 ——我们可将信息高速公路同目前交通上用的高速公路做一个类比：公路将是SDH 传输系统(主要采用光纤作为传输媒介，还可采用微波及卫星来传输SDH)信号，立交桥将是大型 ATM 交换机 SDH 系列中的上下话量复用器(ADM)就是一些小的立交桥或叉路口，而在“SDH 高速公路”上跑的“车”，就将是各种电信业务(语音、图像、数据等)。 图 1-1SDH 网络现状 二、 SDH(Synchronous Digital Hierarchy)特点 SDH 技术同传统的PDH 技术相比，有下面几个明显的优点： 1、统一的比特率： 重 庆 x x x 大 学 经 济 管 理 学 院 - 3 - 在 PDH 中 ， 世 界 上 存 在 着 欧 洲 、 北 美 及 日 本 三 种 体 系 的 速 率 等 级 。 而SDH中 实 现 了 统 一 的 比 特 率 。 此 外 还 规 定 了 统 一 的 光 接 口 标 准 ， 因 此 为 不 同 厂 家 设 备间 互 联 提 供 了 可 能 。 2、极强的网管能力： 在 SDH 帧 结 构 中 规 定 了 丰 富 的 网 管 字 节 ， 可 提 供 满 足 各 种 要 求 的 能 力 。 3、自愈保护环： 在 SDH 设 备 还 可 组 成 带 有 自 愈 保 护 能 力 的 环 网 形 式 ， 这 样 可 有 效 地 防 止 传 输媒 介 被 切 断 ， 通 信 业 务 全 部 终 止 的 情 况 。 4、SDH 技术中采用的字节复接技术： 若 把 SDH 技 术 与 PDH 技 术 的 主 要 区 别 用 铁 路 运 输 类比 一 下的 话， PDH 技 术 如同 散装列车， 各 种 货物(业 务 )堆在 车厢内， 若 想把 某一 包特 定 货物(某一 项传 输业 务 )在 某一 站取下， 即需把 车上 的 所有 货物先全 部 卸下， 找到你所需要 的 货物，然后再把 剩下的 货物及 该站新装货物一 一 堆到车上 ， 运 走。 因 此 ， PDH 技 术 在 凡是需上 下电...
