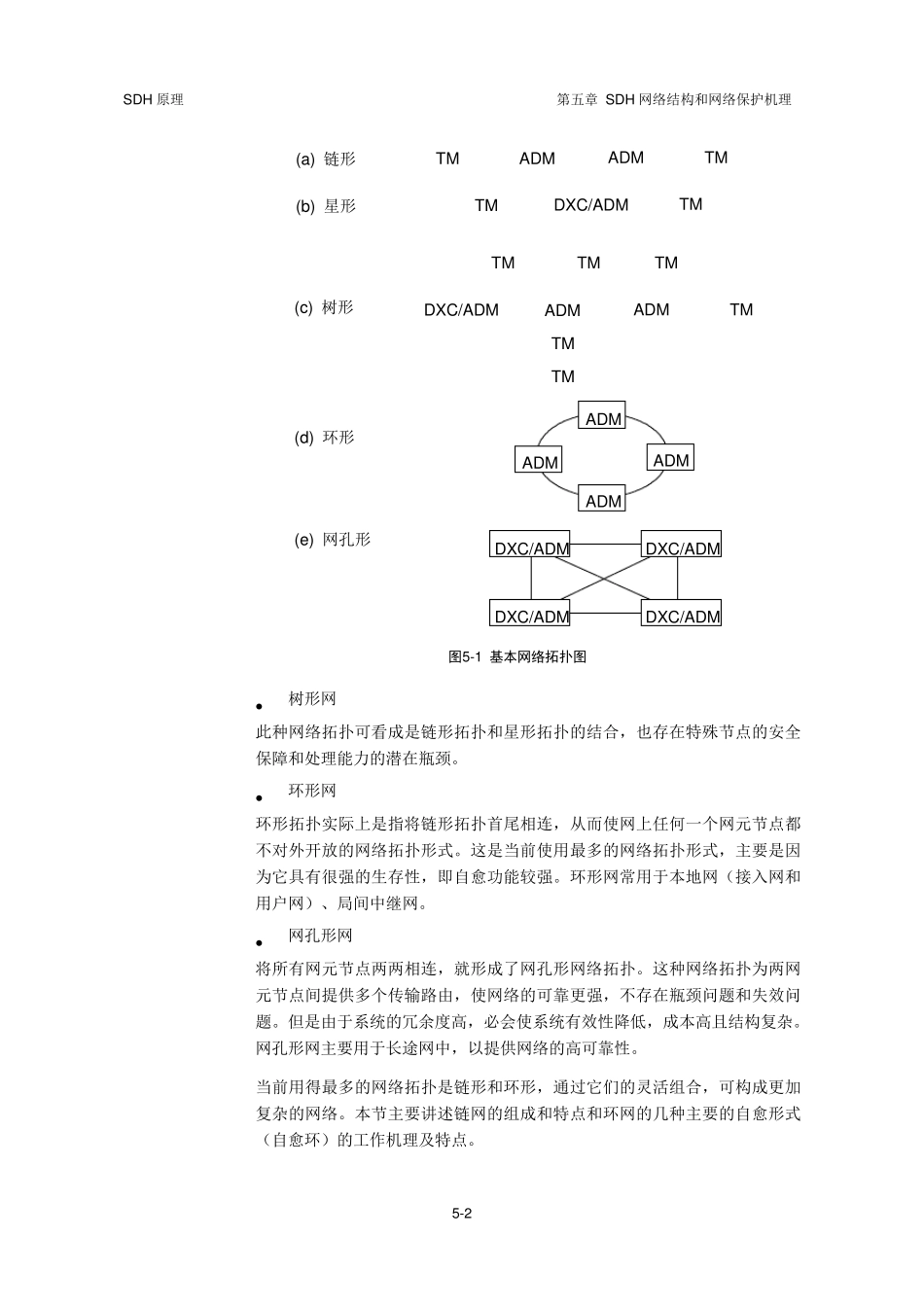

SDH 原理 第五章 SDH 网络结构和网络保护机理 5-1 第5章 SDH 网络结构和网络保护机理 目标: 掌 握 SDH 常 见 拓 扑 结 构 的 特 点 和 适 用 范 围 。 掌 握 网络自愈原理。 掌 握 不同类型自愈环的 特 点 ,容量和 适 用 范 围 。 了解常 见 几种复杂网络的 特 点 。 了解 SDH 网的 整体层次结 构 。 了解 PDH 向 SDH 过渡的 策略。 5.1 基本的网络拓扑结构 SDH 网是由SDH 网元设备通过光缆互连而成的,网络节点(网元)和传输线路的几何排列就构成了网络的拓扑结构。网络的有效性(信道的利用率)、可靠性和经济性在很大程度上与其拓扑结构有关。 网络拓扑的基本结构有链形、星形、树形、环形和网孔形,如图 5-1 所示。 链形网 此种网络拓扑是将网中的所有节点一一串联,而首尾两端开放。这种拓扑的特点是较经济,在 SDH 网的早期用得较多,主要用于专网(如铁路网)中。 星形网 此种网络拓扑是将网中一网元做为特殊节点与其他各网元节点相连,其他各网元节点互不相连,网元节点的业务都要经过这个特殊节点转接。这种网络拓扑的特点是可通过特殊节点来统一管理其它网络节点,利于分配带宽,节约成本,但存在特殊节点的安全保障和处理能力的潜在瓶颈问题。特殊节点的作用类似交换网的汇接局,此种拓扑多用于本地网(接入网和用户网)。 SDH 原理 第五章 SDH 网络结构和网络保护机理 5-2 (a) 链形 (b) 星形 (c) 树形 (d) 环形 (e) 网孔形 TM TM TM TM TM TM TM TM TM TM ADM ADM ADM ADM ADM ADM ADM ADM DXC/ADM DXC/ADM DXC/ADM DXC/ADM DXC/ADM DXC/ADM 图5-1 基本网络拓扑图 树形网 此种网络拓扑可看成是链形拓扑和星形拓扑的结合,也存在特殊节点的安全保障和处理能力的潜在瓶颈。 环形网 环形拓扑实际上是指将链形拓扑首尾相连,从而使网上任何一个网元节点都不对外开放的网络拓扑形式。这是当前使用最多的网络拓扑形式,主要是因为它具有很强的生存性,即自愈功能较强。环形网常用于本地网(接入网和用户网)、局间中继网。 网孔形网 将所有网元节点两两相连,就形成了网孔形网络拓扑。这种网络拓扑为两网元节点间提供多个传输路由,使网络的可靠更强,不存在瓶颈问题和失效问题。但是由于系统的冗余度高,必会使系统有效性降低,成本高且结构复杂。网孔形网主要用于长途网中,以提供...
