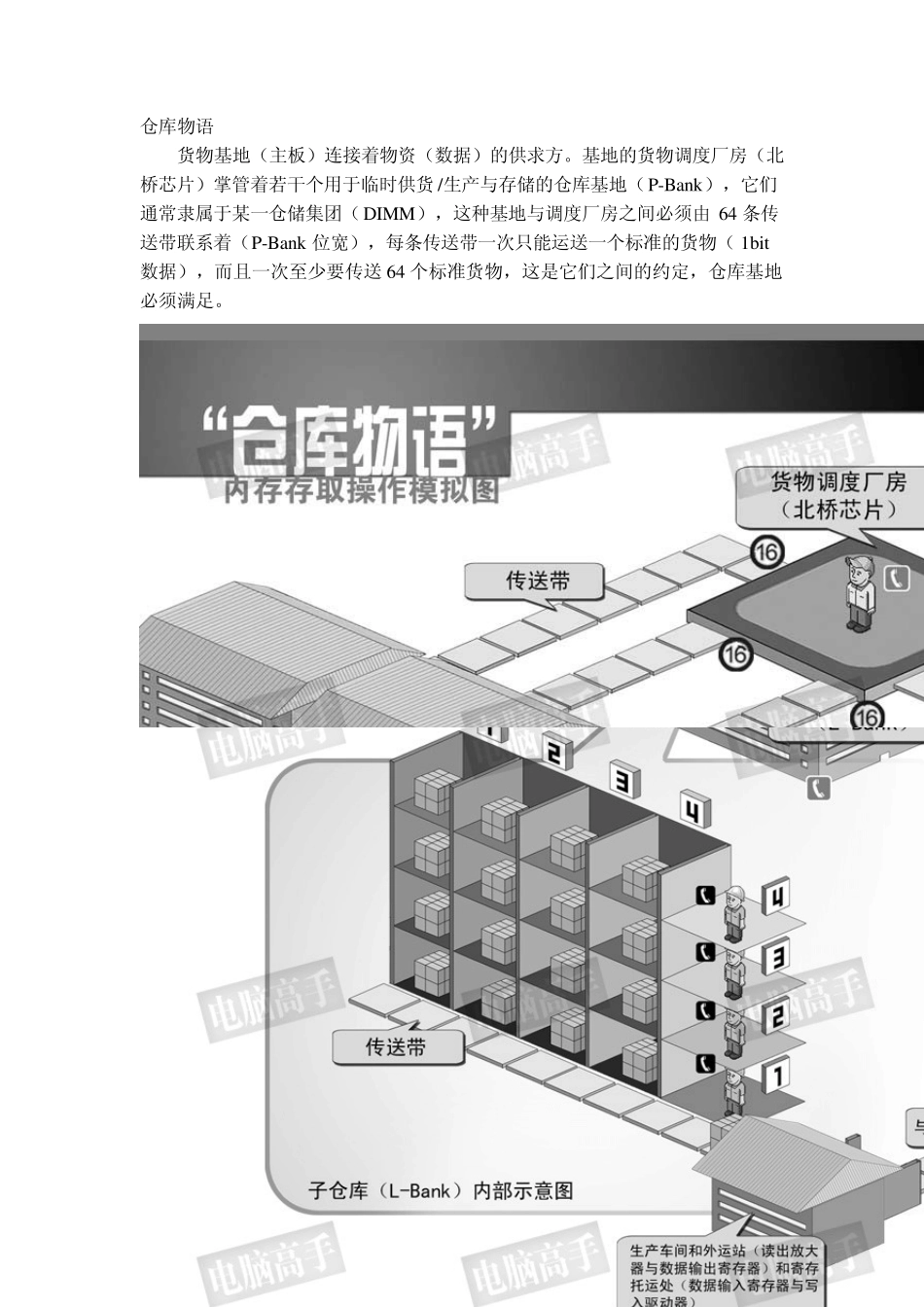

仓库物语 货物基地(主板)连接着物资(数据)的供求方。基地的货物调度厂房(北桥芯片)掌管着若干个用于临时供货/生产与存储的仓库基地(P-Bank),它们通常隶属于某一仓储集团(DIMM),这种基地与调度厂房之间必须由 64 条传送带联系着(P-Bank 位宽),每条传送带一次只能运送一个标准的货物(1bit数据),而且一次至少要传送 64 个标准货物,这是它们之间的约定,仓库基地必须满足。 上图就是这样的一个仓库基地(P-Bank),它由 4 个大仓库(内存芯片)组成,它们的规模都相当大,每个大仓库为基地提供 16 条传送带(芯片位宽为16bit),总共加起来刚好就是 64 条。每个大仓库里都有四个规模和结构相同的子仓库(L-Bank),它们都被统一编了号。而子仓库中有很多层(行),每层里又有很多的储藏间(列),每个储藏间可以放置 16 个标准货物,虽然子仓库的规模很大,但每一层和每一个房间也都编好了号,而且每一层都有一个搬运工在值班。 为了与外界联系方便,仓储集团与调度室设置了专线电话,和一个国家一样,每个仓库基地有一个区号(片选),另外还有四个子仓库号码(L-Bank 地址),是所有大仓库共享的,一个号码对应所有大仓库中编号相同的子仓库。而专线电话的数量也是四个,这样可保证与某个子仓库通话时不会妨碍给其他子仓库打电话。在子仓库的每层则设立分机给搬运工使用。子仓库的楼下就是传送带,找到货物把它扔到上面。但每个大仓库只有一个传送带,也就是说同一时间内只能有一个子仓库在工作。每个子仓库都有一个自己的生产车间(读出放大器)负责指定货物的生产,并且每个大仓库都有一个外运站(数据输出寄存器)和寄存托运处(数据输入寄存器与写入驱动器)与传送带相连,前者负责货物的输出中转,后者负责所接受货物并寄存然后帮助搬运工运送到指定储藏间。那么它是如何与调度厂房协同工作的呢? 1、需求方有货物请求了,这个请求发送到调度厂房,调度人员开根据货主的要求给指定的子仓库打电话,电话号码是:区号 +子仓库号码+楼层分机(片选+L-Bank 寻址+行有效/选通)。那一层的搬运工接到电话后就开始准备工作。2、当搬运工点亮所有储藏间的门牌(tRCD)之后,调度人员会告诉搬运工,货物放在哪个储藏间里(列寻址),如果货物很多,并且是连续存放的,调度员会通知搬运工:“ 一会儿要搬的时候,从起始房间开始连续将后面的 n 个房间的货物都搬出来,我就不再重复了”(突发传输)。但是,他告...
