SGZ764630型刮板运输机授课讲义VIP免费

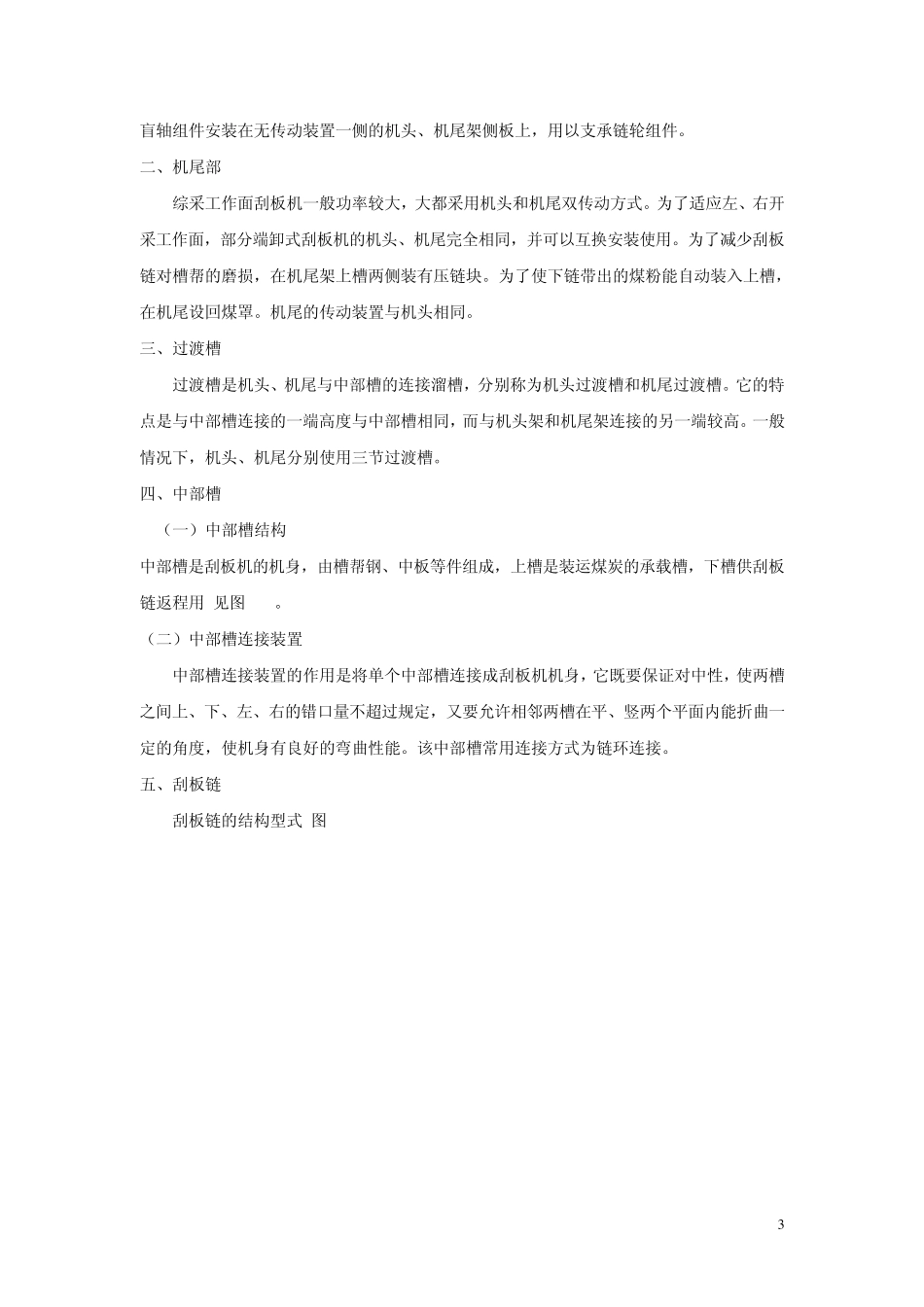

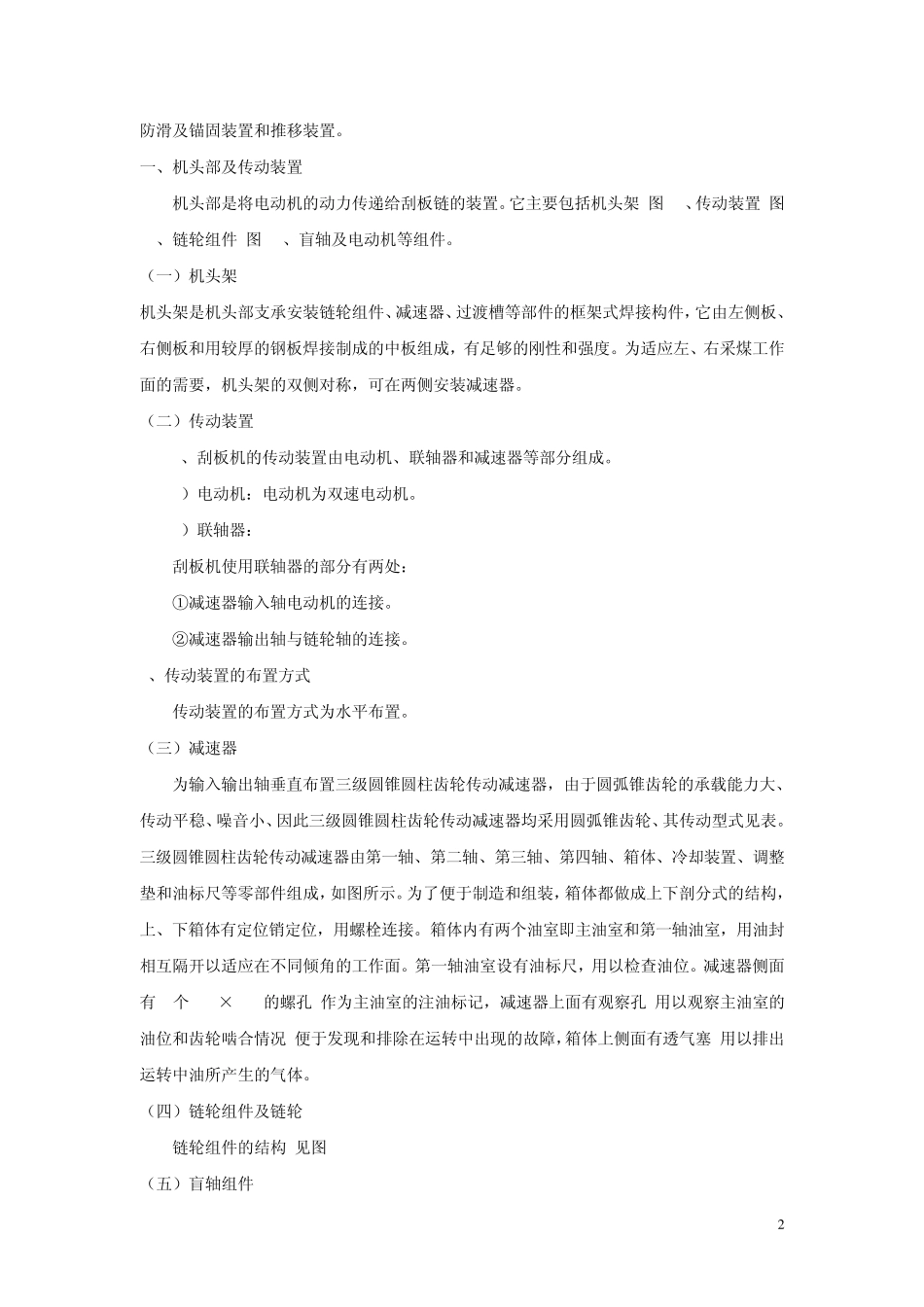

1 第二章 SGZ764/630型刮板运输机 第一节 主要技术参数 出厂长度 150m（链轮中心距） 输送量 1000t/h 装机功率 2×315kw 刮板链速 1.28m/s 卸载方式 端卸式 紧链方式 液压紧链 牵引方式 齿轮----销轮式 传动装置 59JS型减速器(传动比1:33.147)和YBSD-315/160-4/8电机 刮板链 30×108mm圆环链,中双链,链条中心距140mm。 链轮 7齿 中部槽 1500mm（长）×724mm（内宽）×290（槽高），铸焊结构 刮板输送机型号编制方法如下： 型号示例： 中部槽宽度为 764MM，配用电机为 630KW，第三次修改设计的中双链刮板输送机表示为SGZ-764/630（C）。 第二节 主要结构 刮板输送机的主要部件有机头部、机尾部、溜槽及其附件、刮板链(图 11)及紧链装置、 2 防滑及锚固装置和推移装置。 一、机头部及传动装置 机头部是将电动机的动力传递给刮板链的装置。它主要包括机头架(图 2)、传动装置(图4)、链轮组件(图 5)、盲轴及电动机等组件。 （一）机头架 机头架是机头部支承安装链轮组件、减速器、过渡槽等部件的框架式焊接构件，它由左侧板、右侧板和用较厚的钢板焊接制成的中板组成，有足够的刚性和强度。为适应左、右采煤工作面的需要，机头架的双侧对称，可在两侧安装减速器。 （二）传动装置 1、刮板机的传动装置由电动机、联轴器和减速器等部分组成。 1）电动机：电动机为双速电动机。 2）联轴器： 刮板机使用联轴器的部分有两处： ①减速器输入轴电动机的连接。 ②减速器输出轴与链轮轴的连接。 2、传动装置的布置方式 传动装置的布置方式为水平布置。 （三）减速器 为输入输出轴垂直布置三级圆锥圆柱齿轮传动减速器，由于圆弧锥齿轮的承载能力大、传动平稳、噪音小、因此三级圆锥圆柱齿轮传动减速器均采用圆弧锥齿轮、其传动型式见表。三级圆锥圆柱齿轮传动减速器由第一轴、第二轴、第三轴、第四轴、箱体、冷却装置、调整垫和油标尺等零部件组成，如图所示。为了便于制造和组装，箱体都做成上下剖分式的结构，上、下箱体有定位销定位，用螺栓连接。箱体内有两个油室即主油室和第一轴油室，用油封相互隔开以适应在不同倾角的工作面。第一轴油室设有油标尺，用以检查油位。减速器侧面有 2个M22×1.5的螺孔,作为主油室的注油标记，减速器上面有观察孔,用以观察主油室的油位和齿轮啮合情况,便于发现和排除在运转中出现的故障，箱体上侧面有透气塞,用以排出运转中油所产生的气体。 （四）链轮组件及链轮 链...
