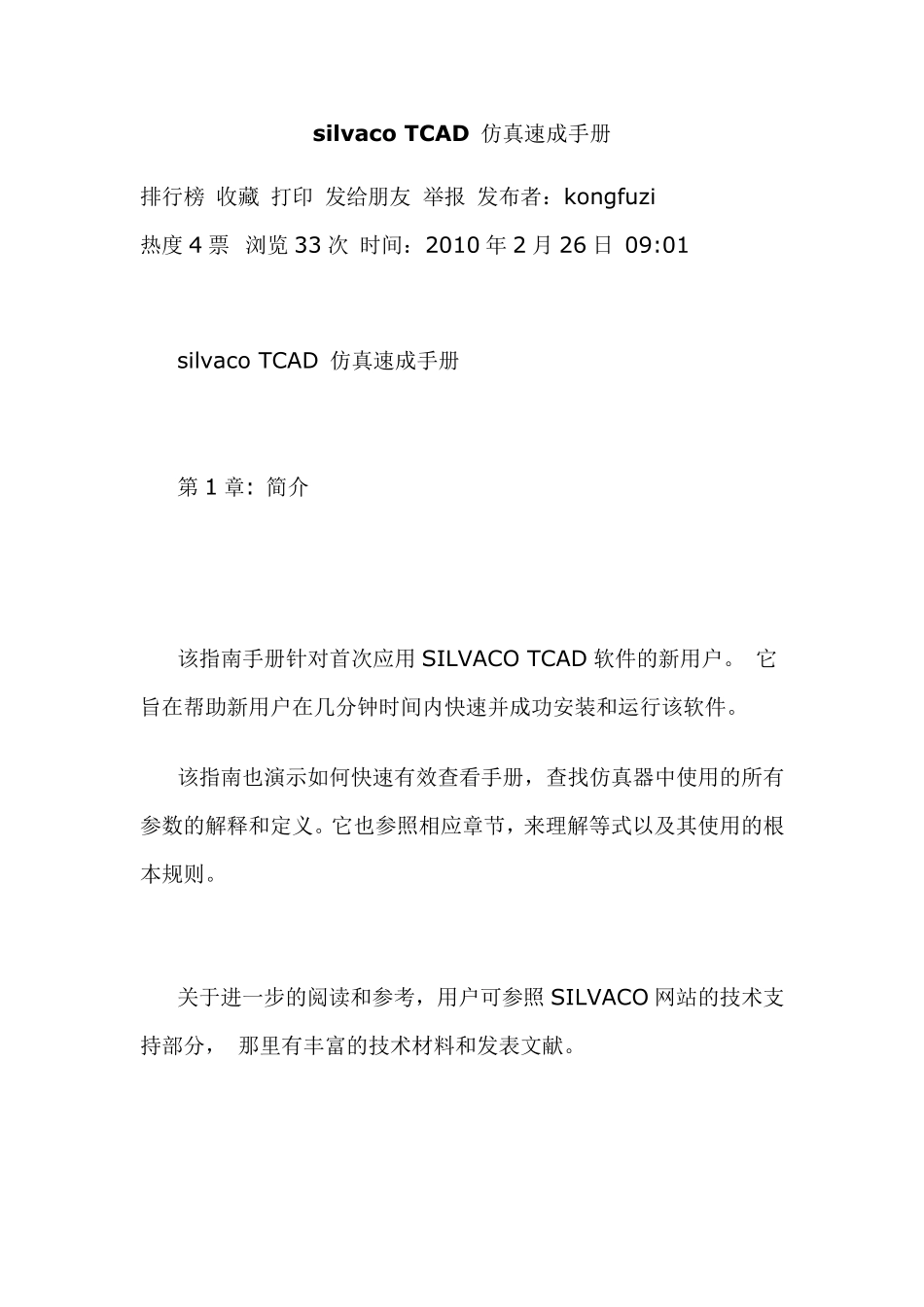

silvaco TCAD 仿真速成手册 排行榜 收藏 打印 发给朋友 举报 发布者：kongfuzi 热度4 票 浏览33 次 时间：2010 年2 月26 日 09:01 silvaco TCAD 仿真速成手册 第1 章: 简介 该指南手册针对首次应用SILVACO TCAD 软件的新用户。 它旨在帮助新用户在几分钟时间内快速并成功安装和运行该软件。 该指南也演示如何快速有效查看手册，查找仿真器中使用的所有参数的解释和定义。它也参照相应章节，来理解等式以及其使用的根本规则。 关于进一步的阅读和参考，用户可参照 SILVACO 网站的技术支持部分， 那里有丰富的技术材料和发表文献。 第2 章: 快速入门 2.1: DeckBu ild 运行时间环境窗口 "DeckBu ild"是富含多样特征的运行时间环境， 它是快速熟悉SILVACO 的TCAD 软件的关键。 Deckbu ild 主要特征包括： 自动创建输入文件、编辑现有输入文件，创建DOE，强大的参数提取程序和使得输入文件中的参数变量化。 更重要的是，DeckBu ild 包含好几百个范例，涵盖多种电学、光学、磁力工艺类型，便于首次使用该工具的用户。 使用入门 用户可打开一个控制窗口，创建一个目录，用于保存该指南范例将创建的临时文件。 例如，要创建或重新部署一个名为"tu torial," 的目录，在控制窗口键入： mkdir tu torial cd tu torial 然后键入下列命令开启deckbu ild 运行环境： deckbu ild 屏幕上将出现类似于图2.1 的DeckBu ild 运行时间环境。 GUI 界面包括两部分： 上部窗口显示当前输入文件，而下部显示运行输入文件时创建的输出。 图2.1 DeckBu ild 运行时间界面 GUI 2.2: 载入和运行范例 输入文件可以由用户创建或者从范例库中加载。 为了熟悉软件语法，最好载入第一个实例中范例。要从deckbuild 运行时间环境的 GUI 载入范例，可点击： Main Control... Examples(范例)... 屏幕将弹出一个窗口显示一列 47 个类别的范例。图 2.2 显示首15 个类型范例。要查看剩余的类别，则使用窗口右侧的滑动条滚动选择。 图 2.2 首 15 个类别的 DeckBuild 范例 只需双击该类别，即可查看每个类别的范例。 如果双击首个类别"MOS1: MOS Application Examples，" 则得到如图 2.3 显示的列表。 该类别有 15 个范例。 图2.3 MOS 应用范例列表 双击任何期望的范例，即可查看其解释。 双击首个范例"NMOS : Id/Vgs and Threshold Voltage Extraction"，可查看...
