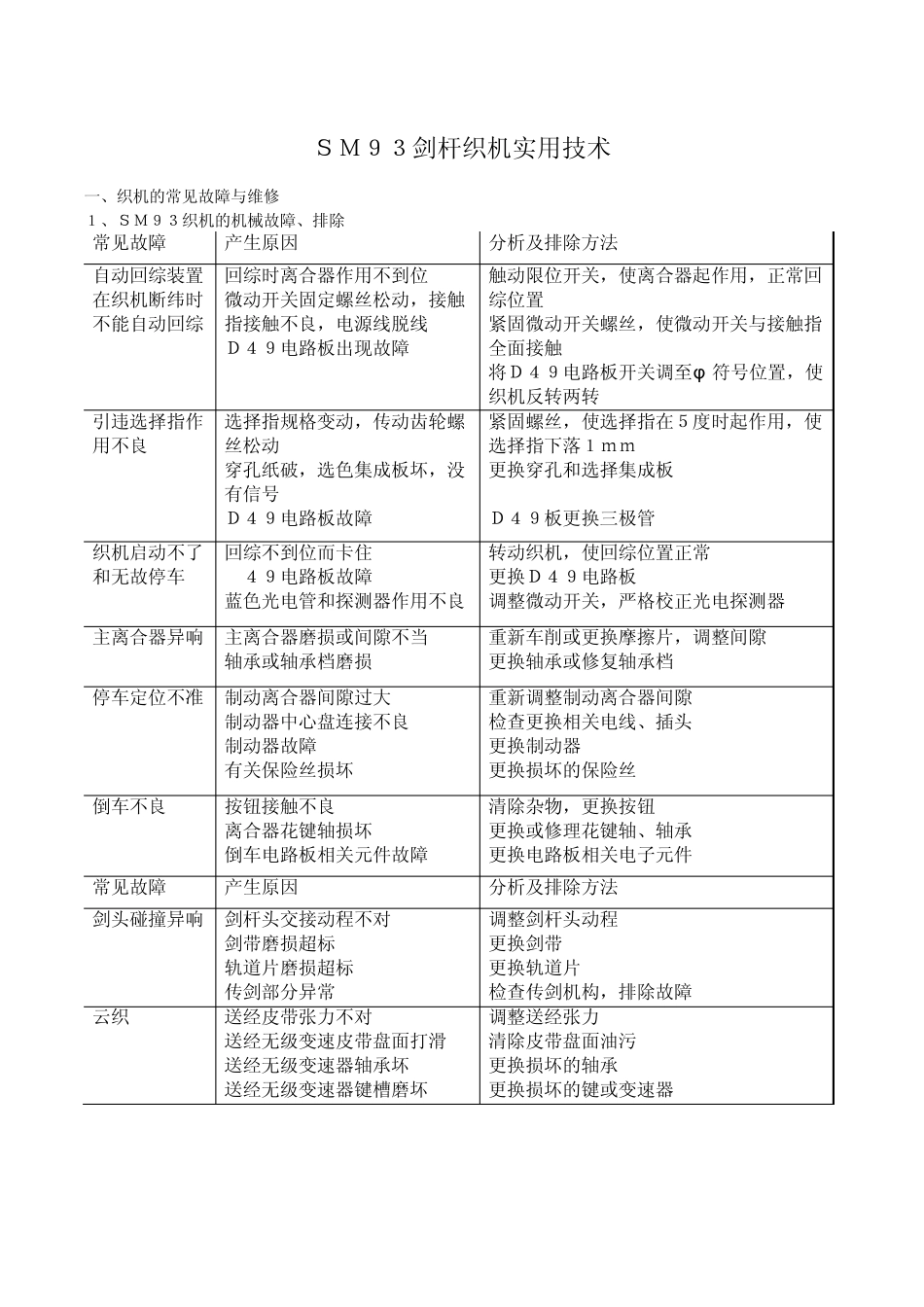

ＳＭ９３剑杆织机实用技术 一、织机的常见故障与维修 １、ＳＭ９３织机的机械故障、排除 常见故障 产生原因 分析及排除方法 自动回综装置在织机断纬时不能自动回综 回综时离合器作用不到位 微动开关固定螺丝松动，接触指接触不良，电源线脱线 Ｄ４９电路板出现故障 触动限位开关，使离合器起作用，正常回综位置 紧固微动开关螺丝，使微动开关与接触指全面接触 将Ｄ４９电路板开关调至φ 符号位置，使织机反转两转 引违选择指作用不良 选择指规格变动，传动齿轮螺丝松动 穿孔纸破，选色集成板坏，没有信号 Ｄ４９电路板故障 紧固螺丝，使选择指在５度时起作用，使选择指下落１ｍｍ 更换穿孔和选择集成板 Ｄ４９板更换三极管 织机启动不了和无故停车 回综不到位而卡住 D ４９电路板故障 蓝色光电管和探测器作用不良 转动织机，使回综位置正常 更换Ｄ４９电路板 调整微动开关，严格校正光电探测器 主离合器异响 主离合器磨损或间隙不当 轴承或轴承档磨损 重新车削或更换摩擦片，调整间隙 更换轴承或修复轴承档 停车定位不准 制动离合器间隙过大 制动器中心盘连接不良 制动器故障 有关保险丝损坏 重新调整制动离合器间隙 检查更换相关电线、插头 更换制动器 更换损坏的保险丝 倒车不良 按钮接触不良 离合器花键轴损坏 倒车电路板相关元件故障 清除杂物，更换按钮 更换或修理花键轴、轴承 更换电路板相关电子元件 常见故障 产生原因 分析及排除方法 剑头碰撞异响 剑杆头交接动程不对 剑带磨损超标 轨道片磨损超标 传剑部分异常 调整剑杆头动程 更换剑带 更换轨道片 检查传剑机构，排除故障 云织 送经皮带张力不对 送经无级变速皮带盘面打滑 送经无级变速器轴承坏 送经无级变速器键槽磨坏 调整送经张力 清除皮带盘面油污 更换损坏的轴承 更换损坏的键或变速器 绞边不良 绞边滑块及滑块边的孔磨损 上下举纱针不对中 绞边纱工作张力不对 绞边穿错 更换滑块 纠正穿纱针 调整绞边纱工作张力 穿调绞边 边撑 边撑环回转不灵活 边撑刺碰弯后钩纱 清除回丝或杂物 修复碰弯刺环弯针 离合器异响、振动 离合器轴承损坏 三角皮带过紧 衔接弹簧片断裂 离合器轴承损坏 调整三角皮带张力 更换弹簧片 综框异响 综框间隙不对 综框边框板磨损或断裂 综框端面螺丝松断 综框连接件间隙大 调整综框间隙 更换综框隔板 更换综框端面螺丝 更换综框连接件 卷布辊工作异常 ...
