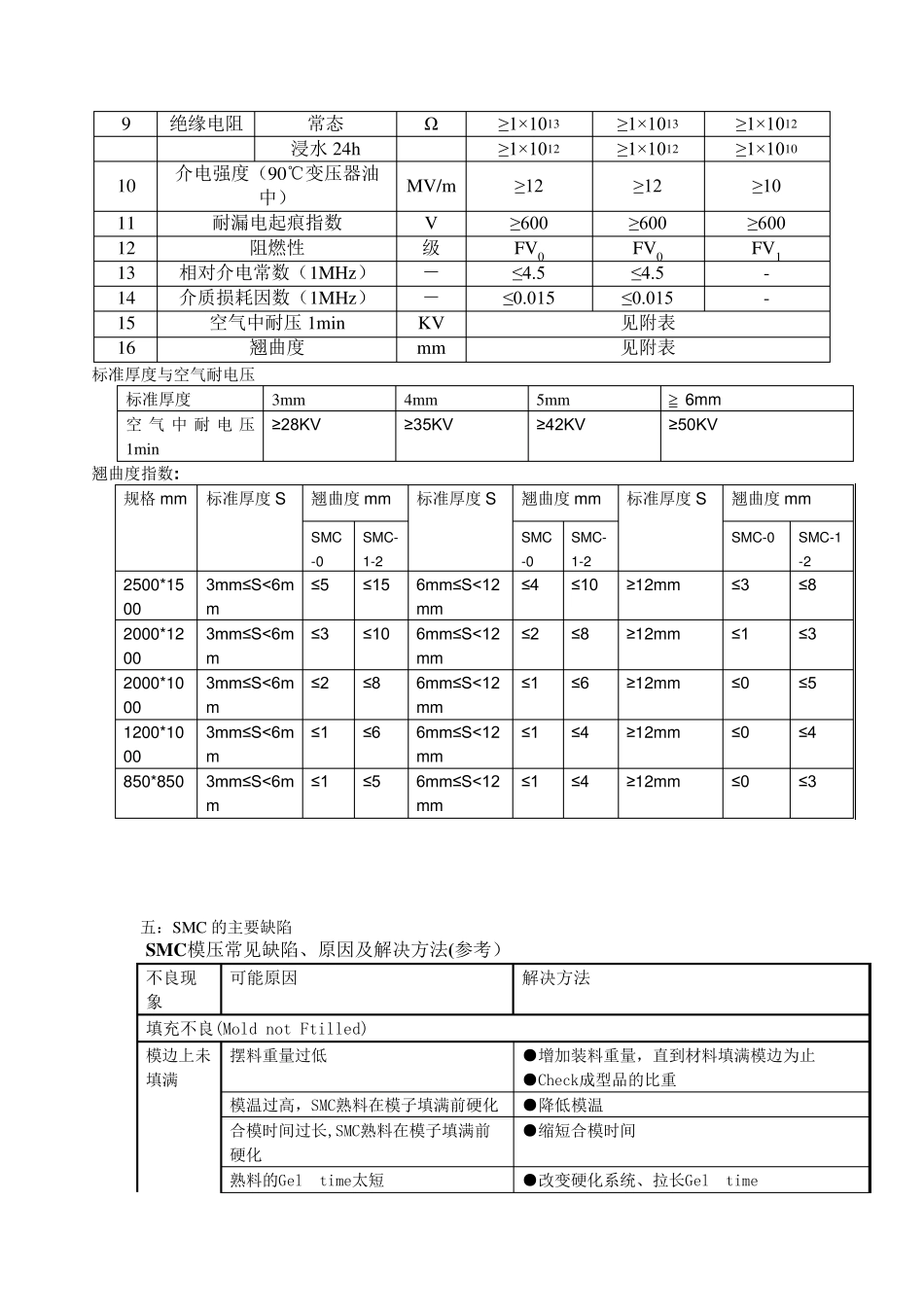

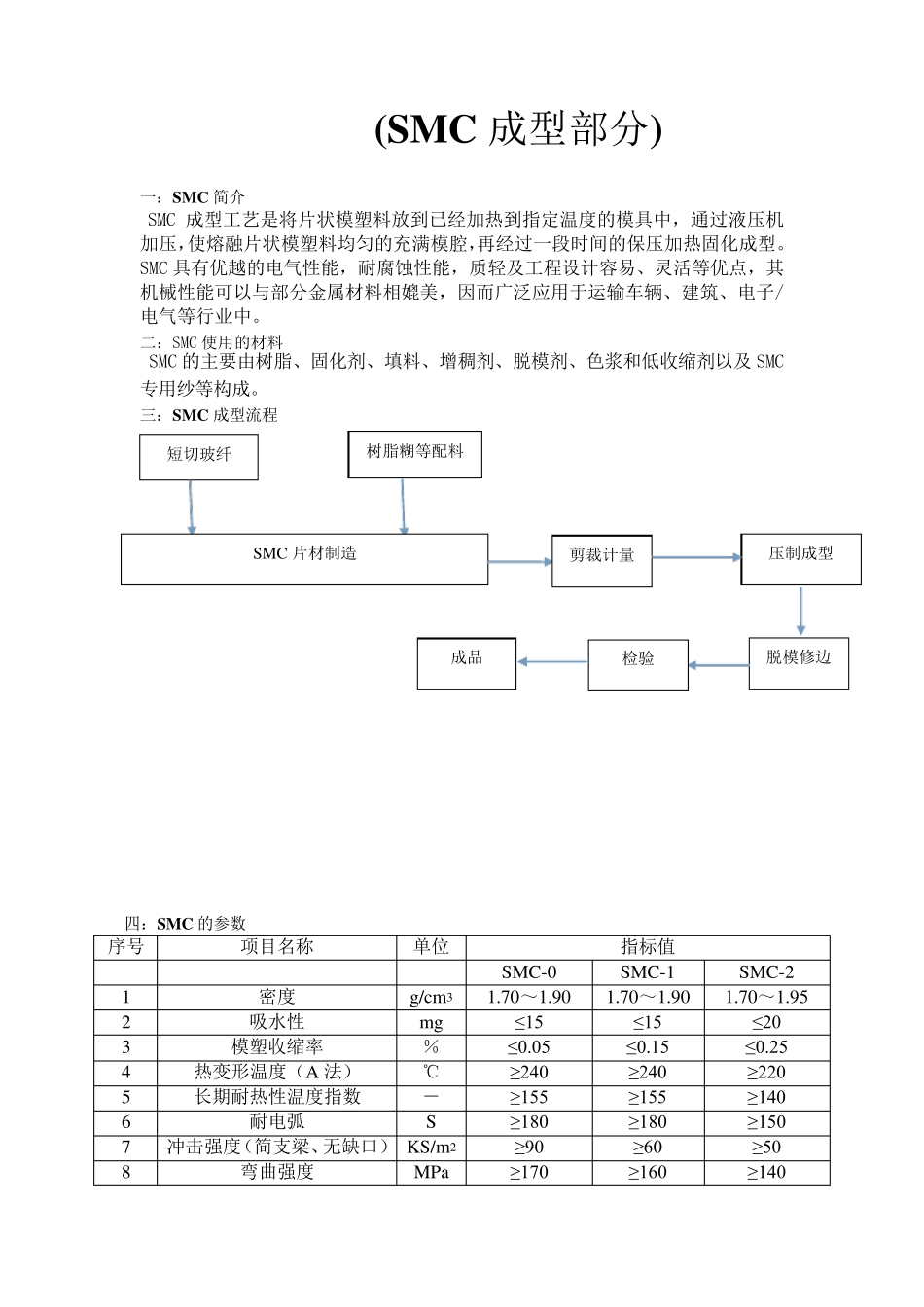

(SMC 成型部分) 一：SMC 简介 SMC 成型工艺是将片状模塑料放到已经加热到指定温度的模具中，通过液压机加压，使熔融片状模塑料均匀的充满模腔，再经过一段时间的保压加热固化成型。SMC 具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。 二：SMC 使用的材料 SMC 的主要由树脂、固化剂、填料、增稠剂、脱模剂、色浆和低收缩剂以及SMC专用纱等构成。 三：SMC 成型流程 四：SMC 的参数 序号 项目名称 单位 指标值 SMC-0 SMC-1 SMC-2 1 密度 g/cm 3 1.70～1.90 1.70～1.90 1.70～1.95 2 吸水性 m g ≤15 ≤15 ≤20 3 模塑收缩率 ％ ≤0.05 ≤0.15 ≤0.25 4 热变形温度（A 法） ℃ ≥240 ≥240 ≥220 5 长期耐热性温度指数 － ≥155 ≥155 ≥140 6 耐电弧 S ≥180 ≥180 ≥150 7 冲击强度（简支梁、无缺口） KS/m 2 ≥90 ≥60 ≥50 8 弯曲强度 MPa ≥170 ≥160 ≥140 短切玻纤 树脂糊等配料 SMC 片材制造 压制成型 剪裁计量 脱模修边 检验 成品 9 绝缘电阻 常态 Ω ≥ 1×1013 ≥ 1×1013 ≥ 1×1012 浸水24h ≥ 1×1012 ≥ 1×1012 ≥ 1×1010 10 介电强度（90℃变压器油中） MV/m ≥ 12 ≥ 12 ≥ 10 11 耐漏电起痕指数 V ≥ 600 ≥ 600 ≥ 600 12 阻燃性 级 FV0 FV0 FV1 13 相对介电常数（1MHz） － ≤4.5 ≤4.5 - 14 介质损耗因数（1MHz） － ≤0.015 ≤0.015 - 15 空气中耐压 1min KV 见附表 16 翘曲度 mm 见附表 标准厚度与空气耐电压 标准厚度 3mm 4mm 5mm ≧ 6m m 空 气 中 耐 电压1min ≥ 28KV ≥ 35KV ≥ 42KV ≥ 50KV 翘曲度指数: 规格 m m 标准厚度S 翘曲度m m 标准厚度S 翘曲度m m 标准厚度S 翘曲度m m SMC-0 SMC-1-2 SMC-0 SMC-1-2 SMC-0 SMC-1-2 2500*1500 3mm≤ S<6mm ≤ 5 ≤ 15 6mm≤ S<12m m ≤ 4 ≤ 10 ≥ 12m m ≤ 3 ≤ 8 2000*1200 3mm≤ S<6mm ≤ 3 ≤ 10 6mm≤ S<12m m ≤ 2 ≤ 8 ≥ 12m m ≤ 1 ≤ 3 2000*1000 3mm≤ S<6mm ≤ 2 ≤ 8 6mm≤ S<12m m ≤ 1 ≤ 6 ≥ 12m m ≤ 0 ≤ 5 1200*1000 3mm≤ S<6mm ≤ 1 ≤ 6 6mm≤ S<12m m ≤ 1 ≤...
