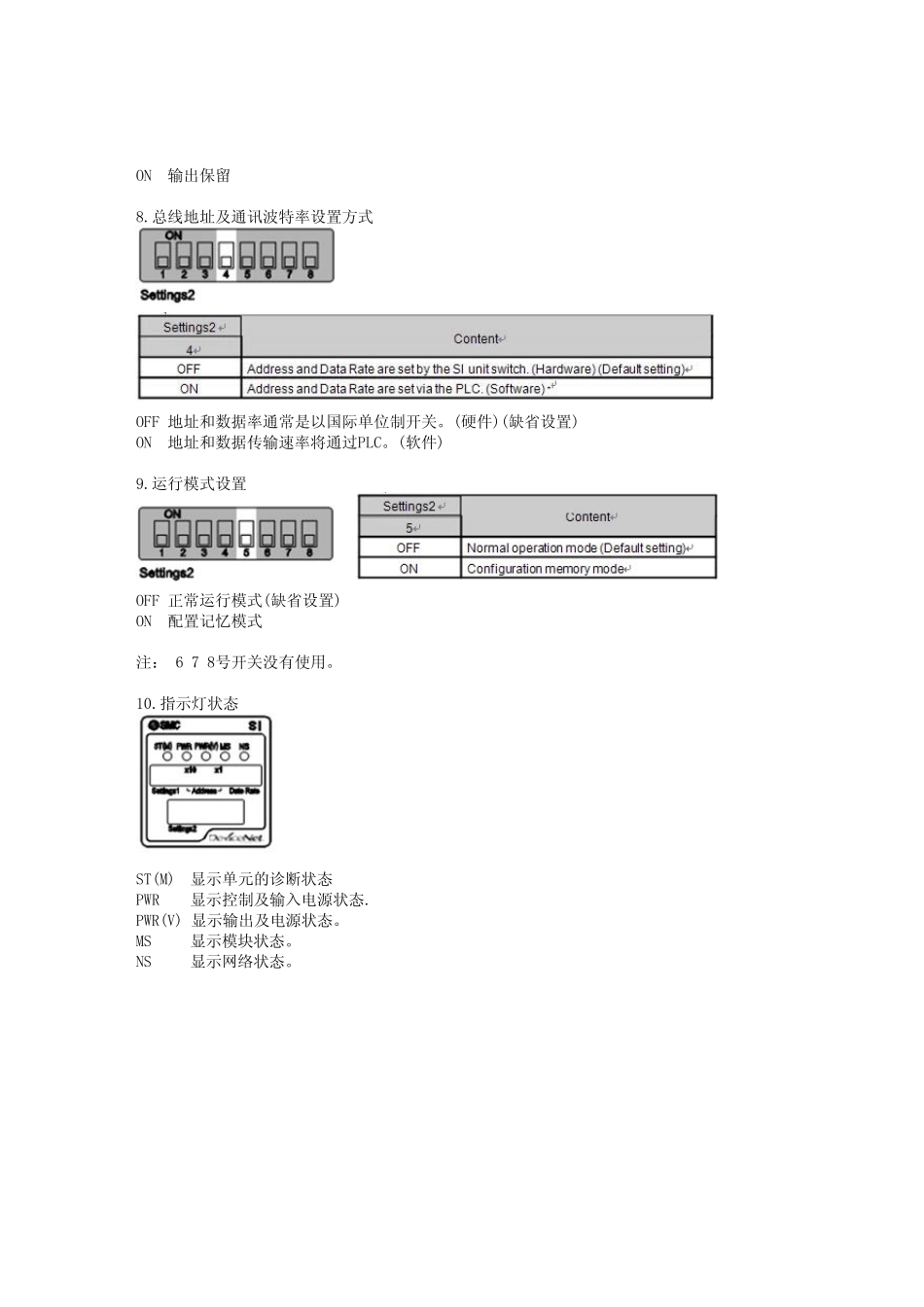

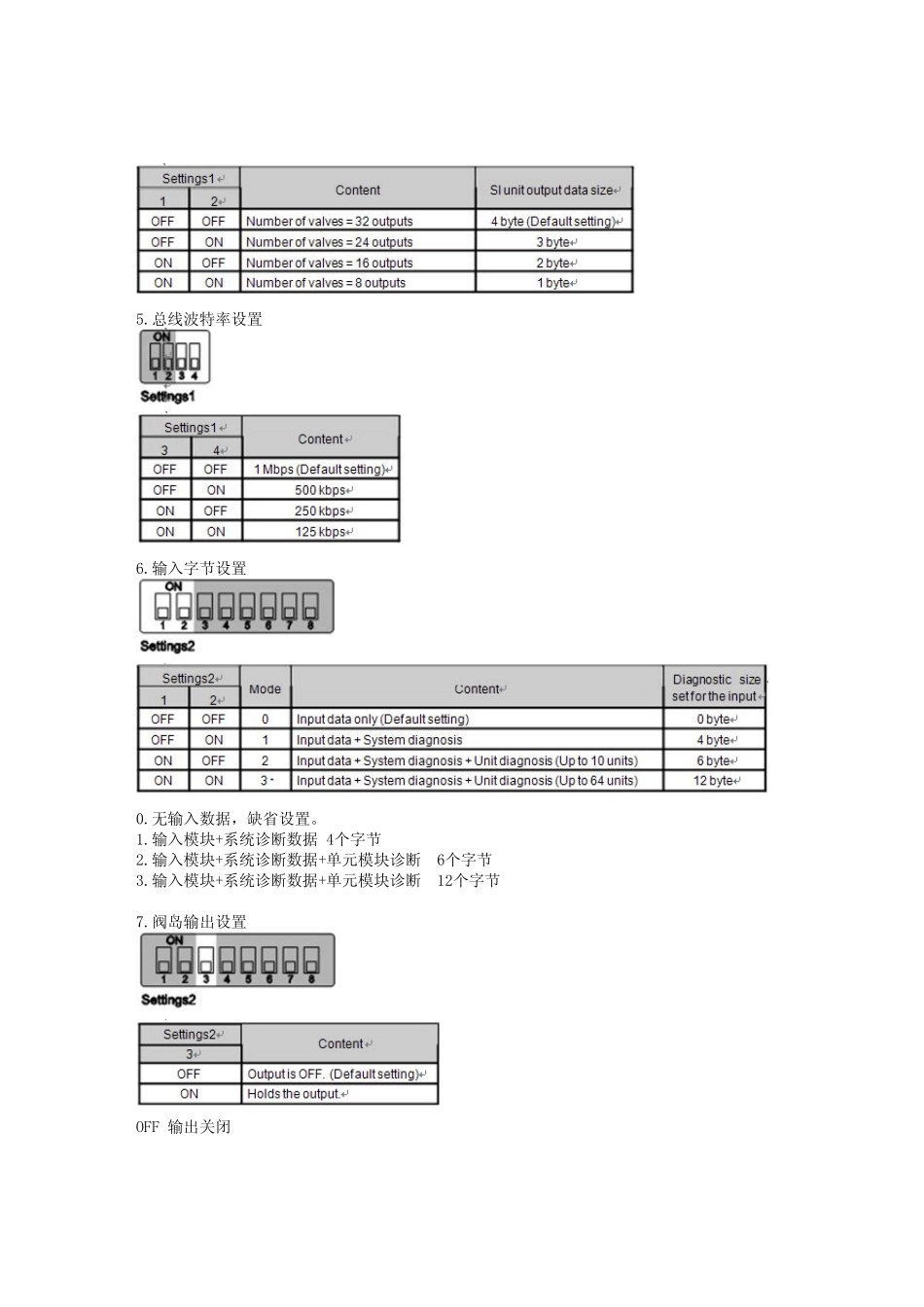

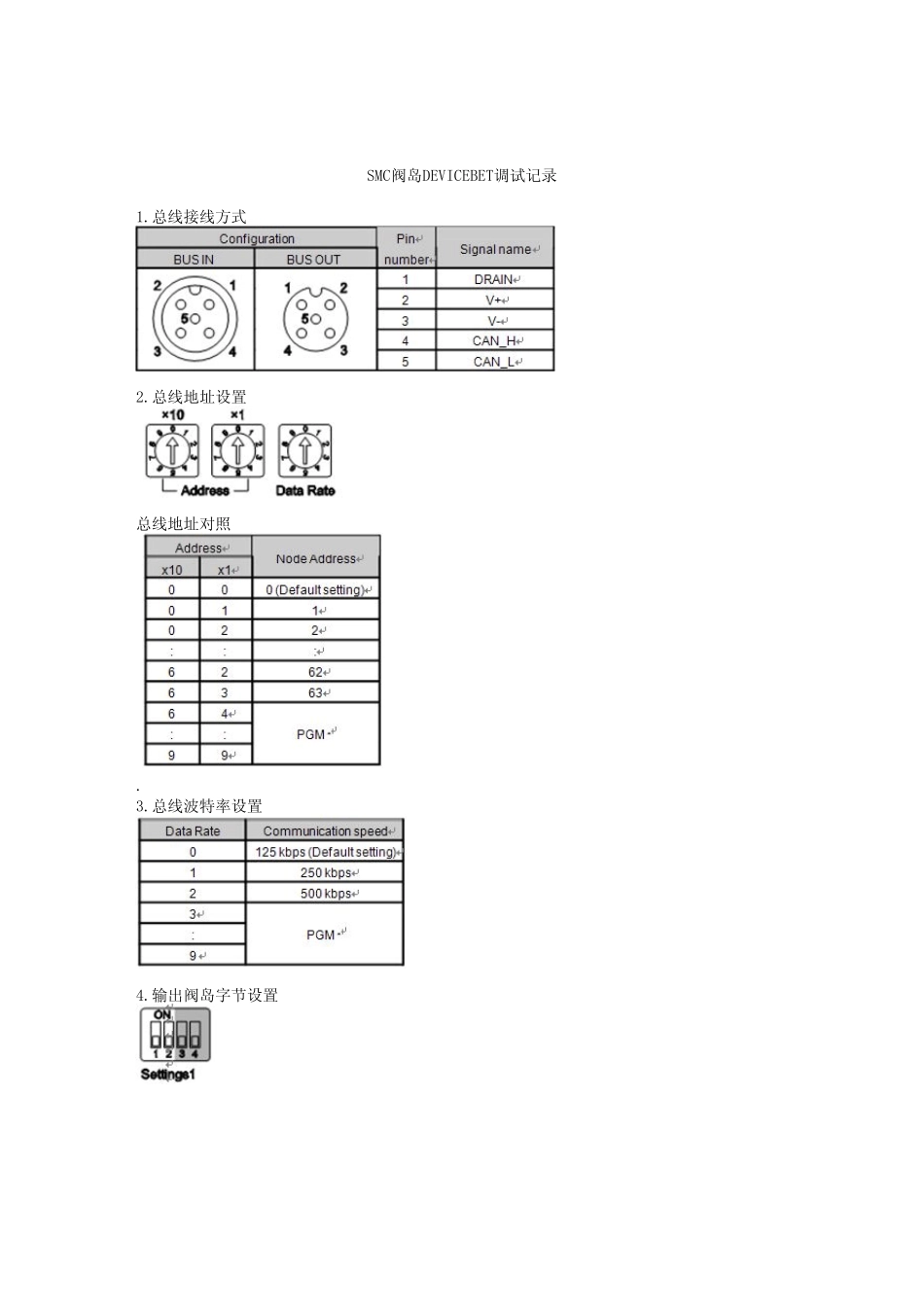

SMC阀岛DEVICEBET调试记录 1.总线接线方式 2.总线地址设置 总线地址对照 . 3.总线波特率设置 4.输出阀岛字节设置 5.总线波特率设置 6.输入字节设置 0.无输入数据，缺省设置。 1.输入模块+系统诊断数据 4个字节 2.输入模块+系统诊断数据+单元模块诊断 6个字节 3.输入模块+系统诊断数据+单元模块诊断 12个字节 7.阀岛输出设置 OFF 输出关闭 ON 输出保留 8.总线地址及通讯波特率设置方式 OFF 地址和数据率通常是以国际单位制开关。(硬件)(缺省设置) ON 地址和数据传输速率将通过PLC。(软件) 9.运行模式设置 OFF 正常运行模式(缺省设置) ON 配置记忆模式 注： 6 7 8号开关没有使用。 10.指示灯状态 ST(M) 显示单元的诊断状态 PWR 显示控制及输入电源状态. PWR(V) 显示输出及电源状态。 MS 显示模块状态。 NS 显示网络状态。 指示灯状态详细说明 1.无电源输入 2.电源正常。 3.阀岛中有模块不正常。 4.控制及输入电源电压不正常。 5.输出电源电源不正常。 6.发现未组态单元。 7.阀门开/关计数器已超过设定值。 阀门短或断开。 8.有模块连接错误。 配置内存发生错误。 11.网络状态指示 详细说明： 1.无输入电源及控制电源。 2.检查节点地址，通讯错误。 3.沟通是正常的。 4.没有建立连接。 5.有失效的连接模块。 6.致命的通讯错误。 (检查下列事项,并重新启动。) •节点地址是否正确。 波特率速度是否跟PLC从站设置一致。如果他们不一样,改正。 •检查电缆的长度是否适当。 •检查通讯电缆不被断开或松了。终端电阻确保安装正确。 7.轻微的错误。 (检查下列事项,并重新启动。) 检查波特率速度与可编程序控制器(PLC)从站是否相同。如果他们不一样,改正。 检查适当长度的电缆。 检查通讯电缆不被断开或松了。 确保终端电阻安装正确。 8.闪烁 开始进行电源自诊断。
