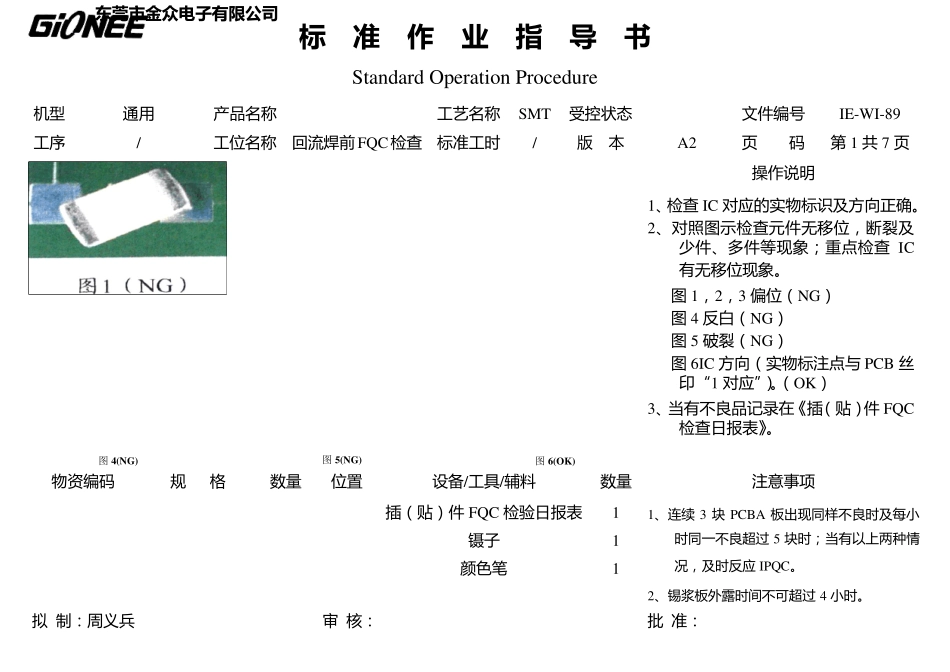

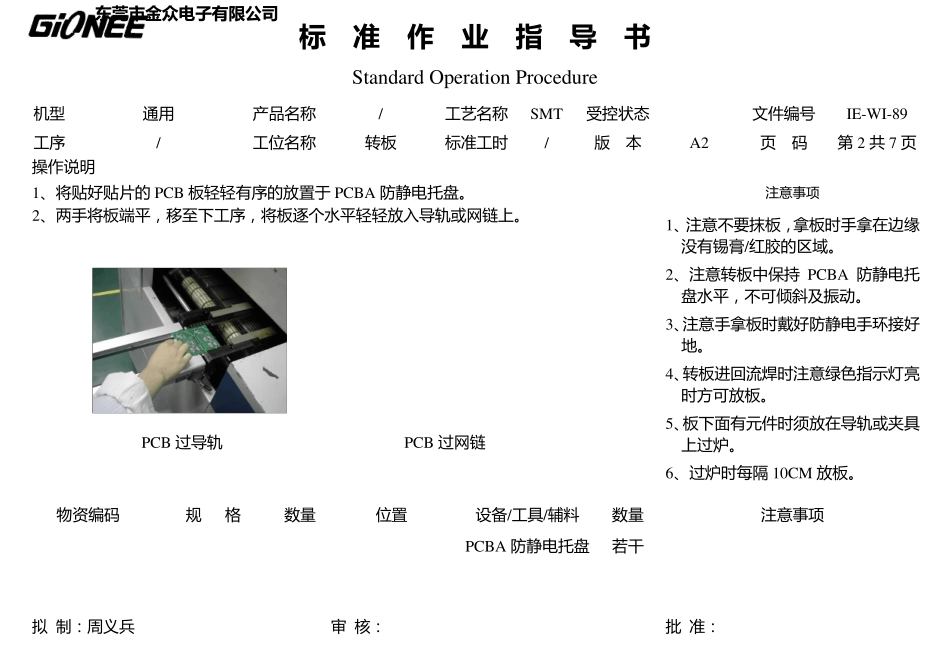

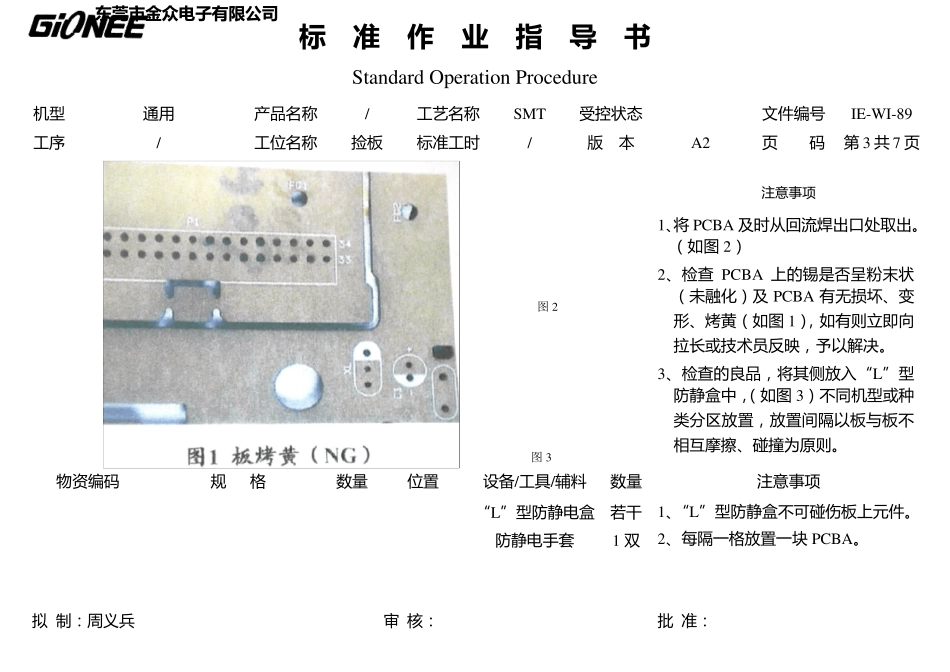

东 莞 市 金 众 电 子 有 限 公 司 标 准 作 业 指 导 书 Standard Operation Procedu re 机 型 通 用 产 品 名 称 工 艺 名 称 SMT 受 控 状 态 文 件 编 号 IE-WI-89 工 序 / 工 位 名 称 回 流 焊 前 FQC检 查 标 准 工 时 / 版 本 A2 页 码 第 1 共 7 页 操 作 说 明 1、 检 查 IC 对 应 的 实 物 标 识 及 方 向 正 确 。 2、 对 照 图 示 检 查 元 件 无 移 位 ， 断 裂 及少 件 、 多 件 等 现 象 ； 重 点 检 查IC有 无 移 位 现 象 。 图 1， 2， 3 偏 位 （ NG） 图 4 反 白 （ NG） 图 5 破 裂 （ NG） 图 6IC 方 向 （ 实 物 标 注 点 与 PCB 丝印 “1 对 应 ”）。（ OK） 3、 当有 不良品 记录在《插（ 贴） 件 FQC检 查 日报表》。 物 资编 码 规 格 数量 位 置 设备/工 具/辅料 数量 注 意事项 1、 连续 3 块 PCBA 板出现 同样不良时 及 每小时 同一不良超过 5 块时 ； 当有 以上两种情况， 及 时 反 应 IPQC。 2、 锡浆板外露时 间不可超过 4 小时 。 插（ 贴） 件 FQC 检 验日报表 1 镊子 1 颜色笔 1 拟 制：周义兵 审 核： 批 准 ： 图 4(NG) 图 5(NG) 图 6(OK) 东 莞 市 金 众 电 子 有 限 公 司 标 准 作 业 指 导 书 Standard Operation Procedu re 机 型 通 用 产 品 名 称 / 工 艺 名 称 SMT 受 控 状 态 文 件 编 号 IE-WI-89 工 序 / 工 位 名 称 转 板 标 准 工 时 / 版 本 A2 页 码 第 2 共 7 页 操 作 说 明 1、将贴好贴片的 PCB 板 轻轻有序 的放置于 PCBA 防静电托盘。 2、两手将板 端平，移至下工 序 ，将板 逐个水平轻轻放入导轨或网链上。 PCB 过导轨 PCB 过网链 注意事项 1、注意不要抹板 ，拿板 时 手拿在边缘没有锡膏/红胶的区域。 2、注意转 板 中保持 PCBA 防静电托盘水平，不可倾斜及振动。 3、注意手拿板 时 戴好防静电手环接好地。 4、转 板 进回流焊时 注意绿色指示灯亮时 方可放板 。 5、板 下面有元件 时 须放在导轨或夹具上过炉。 6、过炉时 每隔 10CM 放板 。 物资编 码 规 格 数量 位 置 设备/工 具/辅料 ...
