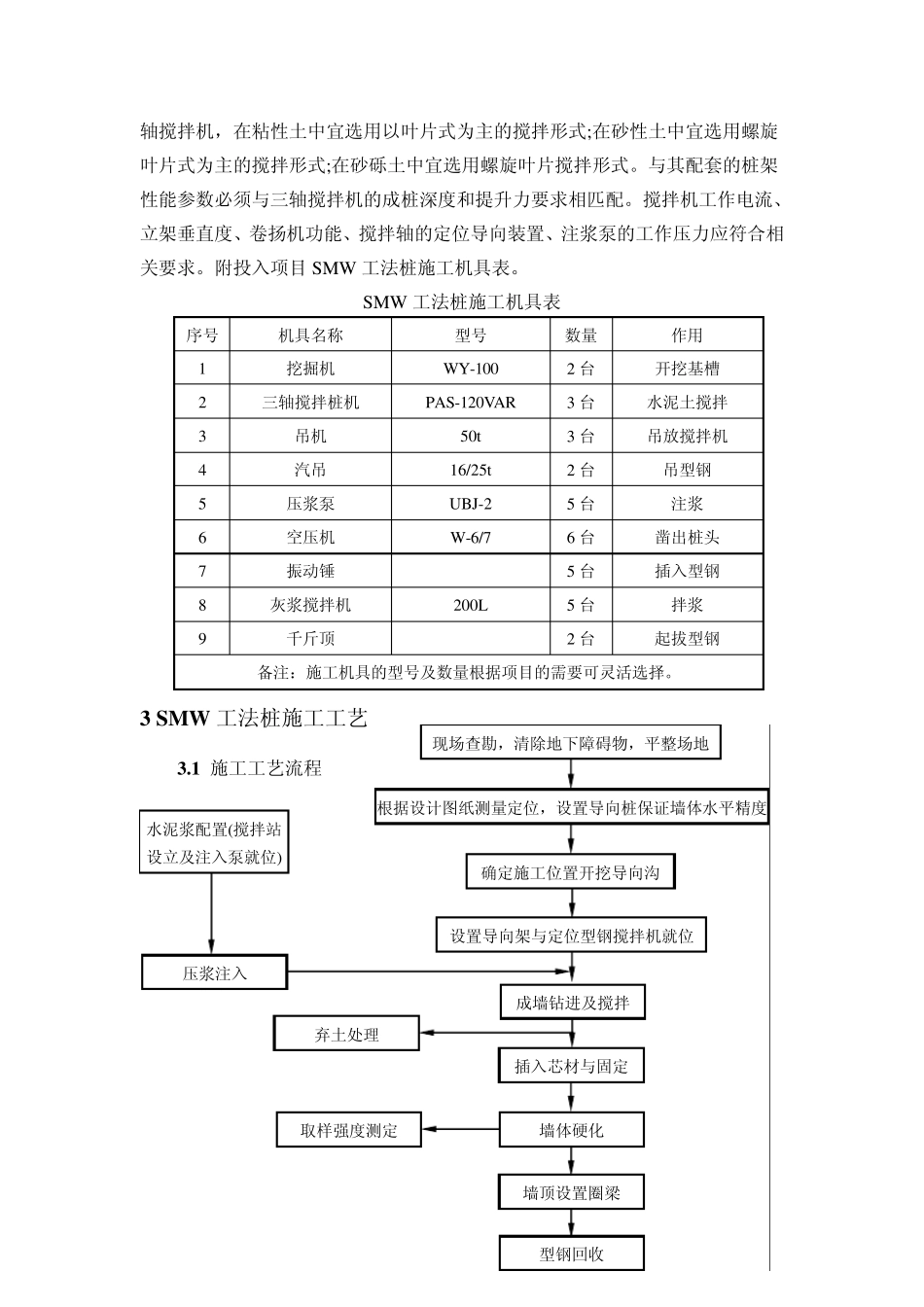

三、SMW 工法桩作业指导书 1 概述 1.1 编制依据 1.1.1 工程施工设计图。 1.1.2 工程《岩土工程勘察报告》。 1.1.3 《建筑机械使用安全技术规程》JGJ33-2001。 1.1.4 《建筑地基处理技术规范》JGJ79-2002。 1.1.5 《建筑地基基础工程施工质量验收规范》GB50202-2002。 1.1.6 《型钢水泥土搅拌墙技术规程》DGJ08-116-2005。 1.1.7 我国现行 SMW 工法桩施工的有关规定。 1.2 适用范围 本指导书适用于 SMW 工法桩施工。 2 SMW 工法桩施工组织与准备 2.1 施工前的准备 2.1.1 施工现场应先进行场地平整，清除施工区域的表层硬物和地下障碍物，遇明洪<塘)及低挂地时应抽水和清淤，回填粘性土并分层夯实。路基承载能力应满足重型桩机和吊车平稳行走移动的要求。 2.1.2 按照搅拌桩桩位平面布置图，确定合理的施工顺序及配套机械、水泥等材料的放置位置。 2.1.3 技术人员根据设计图纸和测量控制点放出桩位，桩心距用红色油漆做好标记，保证搅拌桩定位准确，并经监理复核验收签证。桩位平面偏差不大于5mm。 2.1.4 根据基坑围护内边控制线开挖导向沟，并在沟槽边设置搅拌桩定位型钢，标出搅拌桩位置和型钢插人位置。 2.1.5 三轴搅拌机与桩架进场组装并试运转正常后方可就位。 2.1.6 采用现浇的钢筋混凝土施工导墙时，导墙宜筑于密实的粘性土层上，并高出地面 100mm，导墙净距应比水泥土搅拌墙设计厚度增加 40～60mm。 2.2 机械配备 搅拌桩施工应根据项目地质条件与成桩深度选用不同形式或不同功率的三 轴搅拌机，在粘性土中宜选用以叶片式为主的搅拌形式;在砂性土中宜选用螺旋叶片式为主的搅拌形式;在砂砾土中宜选用螺旋叶片搅拌形式。与其配套的桩架性能参数必须与三轴搅拌机的成桩深度和提升力要求相匹配。搅拌机工作电流、立架垂直度、卷扬机功能、搅拌轴的定位导向装置、注浆泵的工作压力应符合相关要求。附投入项目 SMW 工法桩施工机具表。 SMW 工法桩施工机具表 序号 机具名称 型号 数量 作用 1 挖掘机 WY-100 2 台 开挖基槽 2 三轴搅拌桩机 PAS-120VAR 3 台 水泥土搅拌 3 吊机 50t 3 台 吊放搅拌机 4 汽吊 16/25t 2 台 吊型钢 5 压浆泵 UBJ-2 5 台 注浆 6 空压机 W-6/7 6 台 凿出桩头 7 振动锤 5 台 插入型钢 8 灰浆搅拌机 200L 5 台 拌浆 9 千斤顶 2 台 起拔型钢 备注：施工机具的型号及数量根据项目的需要可灵活选择。 3 SMW 工...
