主扇通风机安装安全技术措施VIP免费

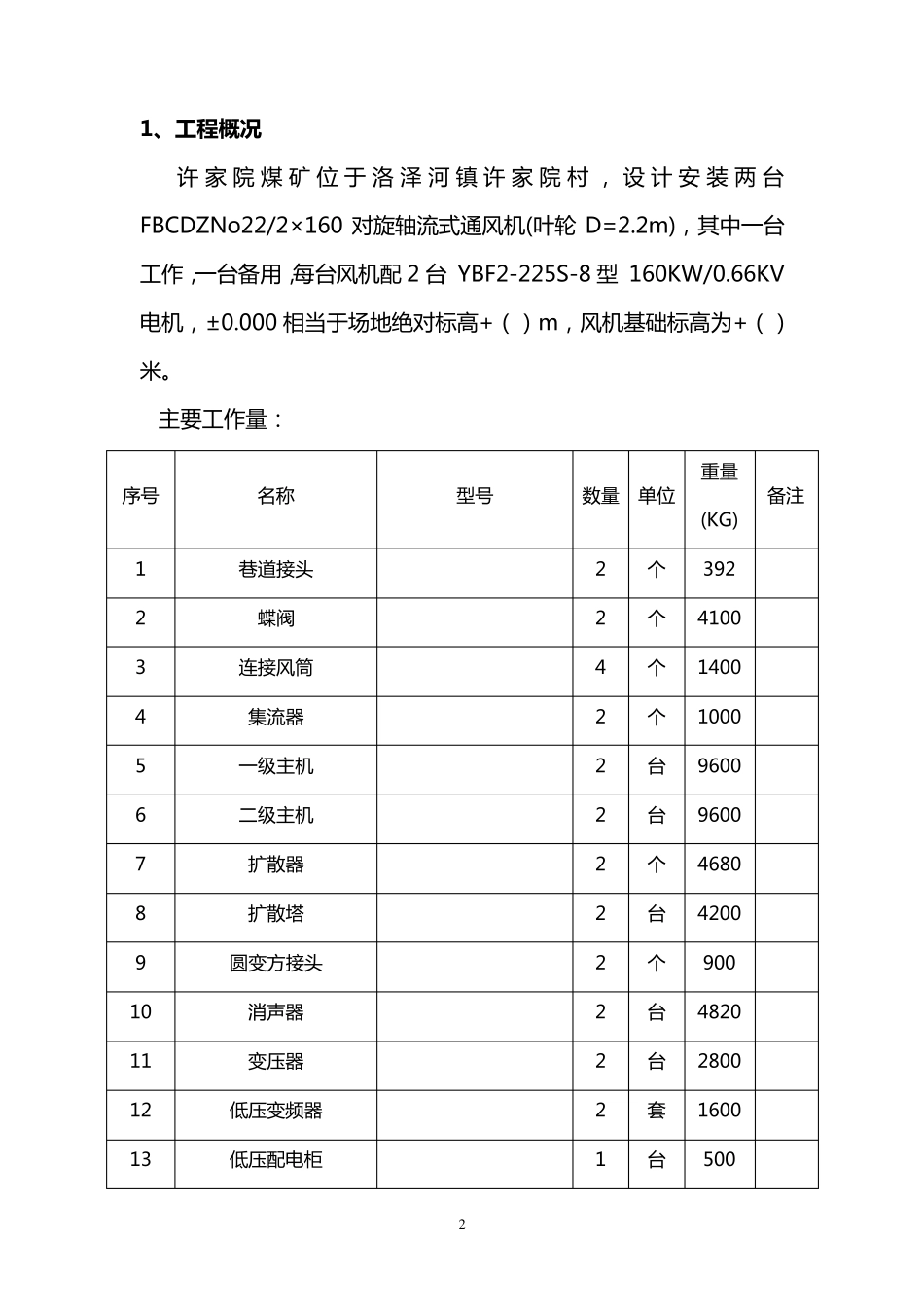

1 编 制 依据： 1、施工图纸 2、施工及验收规范： 《施工现场临时用电安全技术规范》(JGJ46-2005) 《建筑施工高处作业安全技术规范》(GBJ80-91) 《建筑机械安全技术规范》(GBJ33-86) 3、主要质量检验评定标准 《煤矿安装工程质量检验评定标准》MT5010-95 《建筑安装工程质量评定统一标准》(GB50300-2001) 《建筑施工安全检查评定标准》(GBJGJ59-99) 4、《煤矿安全规程》2011 版 5、天原矿业公司一体化管理体系文件 2 1、工程概况 许 家 院 煤 矿 位 于 洛 泽 河 镇 许 家 院 村 ， 设 计 安 装 两 台FBCDZNo22/2×160 对 旋 轴 流 式 通 风 机 (叶 轮D=2.2m)， 其 中 一 台工 作 ，一 台 备 用 ，每 台 风 机 配 2 台 YBF2-225S-8 型 160KW/0.66KV电 机 ， ±0.000 相 当 于 场 地 绝 对 标 高 +（ ） m， 风 机 基 础 标 高 为 +（ ）米 。 主要工 作 量： 序号 名称 型 号 数量 单位 重量(KG) 备 注 1 巷道接头 2 个 392 2 蝶阀 2 个 4100 3 连接风 筒 4 个 1400 4 集流 器 2 个 1000 5 一 级主机 2 台 9600 6 二级主机 2 台 9600 7 扩散器 2 个 4680 8 扩散塔 2 台 4200 9 圆变方接头 2 个 900 10 消声器 2 台 4820 11 变压器 2 台 2800 12 低压变频器 2 套 1600 13 低压配 电 柜 1 台 500 3 14 进 线 柜 2 台 800 15 互 感 器 柜 2 台 400 16 联 络 柜 1 台 400 17 高 压 电 缆 YJV22 3×25 mm2 40 米 18 高 压 热 缩 电 缆 终 端 头 WESY-10/3-1 4 个 19 低 压 电 缆 MY3×75+1×35mm2 400 米 20 多 芯 控 制 电 缆 RVVP 10×0.5mm2 200 米 21 多 芯 控 制 电 缆 RVVP 4×0.5mm2 100 米 22 多 芯 控 制 电 缆 RVVP 4×0.75 mm2 1000 23 钢 轨 24kg 80 米 1920 24 10KV 架 空 线 LGJ25mm2 300 米 2、施工准备 2.1、技术准备 2.1.1 熟 悉 和 审 查 图 纸 ， 进 行 图 纸 会 审 。 4 2.1.1.1 由 工 程 技 术 人 员 认 真 审 图 ， 作 好 图 纸 会 审 的 前 审 图 工 作 ，主 要 检 查 设 备 安 装 位 置 是 否 相 互 矛 盾 、电 缆 长 度 及 芯 数 是 否 满 足 要 求等...
