主板上电时序VIP免费

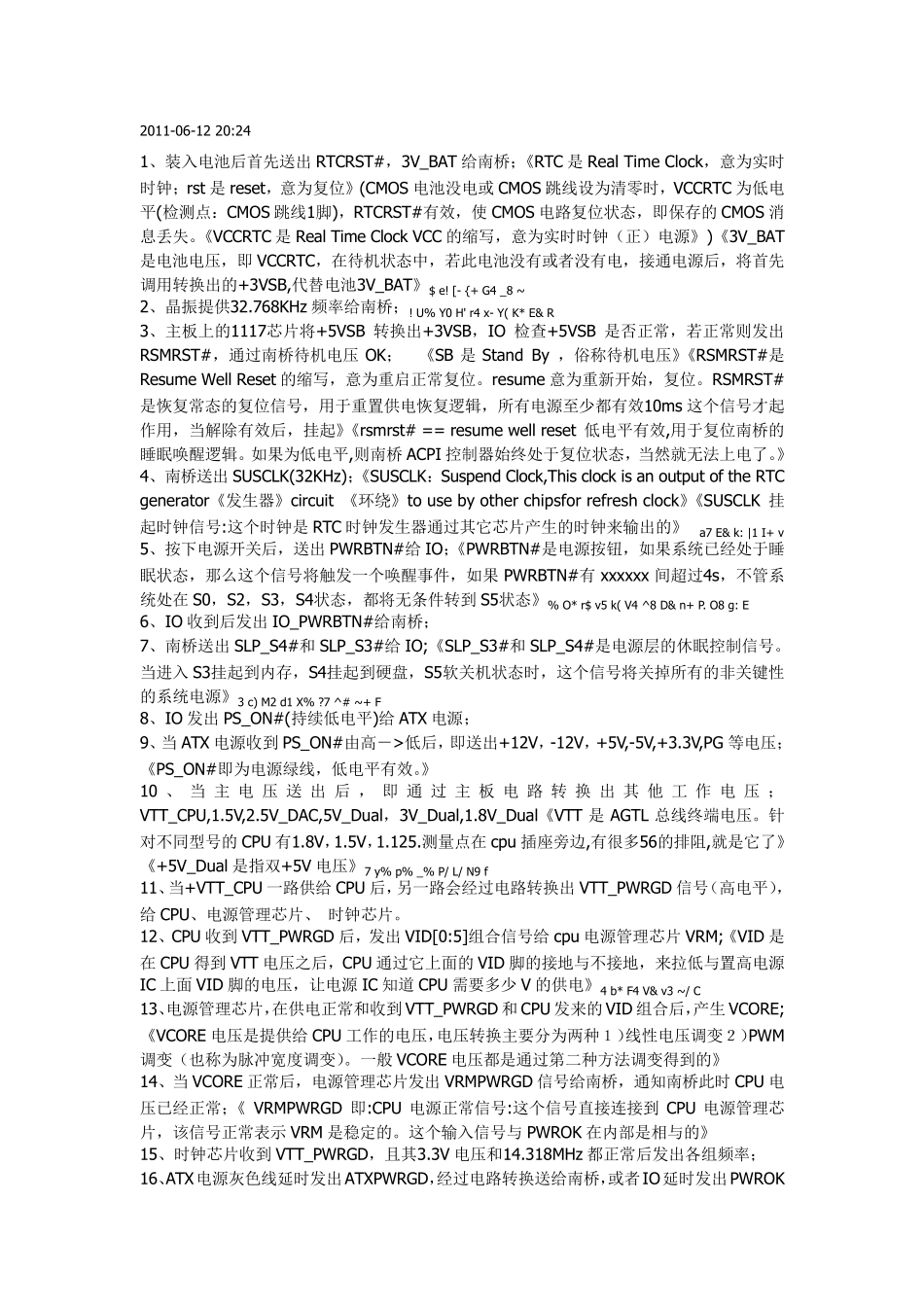

2011-06-12 20:24 1、装入电池后首先送出 RTCRST#，3V_BAT 给南桥；《RTC 是 Real Time Clock，意为实时时钟；rst 是 reset，意为复位》(CMOS 电池没电或 CMOS 跳线设为清零时，VCCRTC 为低电平(检测点：CMOS 跳线1脚)，RTCRST#有效，使 CMOS 电路复位状态，即保存的 CMOS 消息丢失。《VCCRTC 是 Real Time Clock VCC 的缩写，意为实时时钟（正）电源》)《3V_BAT是电池电压，即 VCCRTC，在待机状态中，若此电池没有或者没有电，接通电源后，将首先调用转换出的+3VSB,代替电池3V_BAT》$ e! [- {+ G4 _8 ~ 2、晶振提供32.768KHz 频率给南桥；! U% Y0 H' r4 x- Y( K* E& R 3、主板上的1117芯片将+5VSB 转换出+3VSB，IO 检查+5VSB 是否正常，若正常则发出RSMRST#，通过南桥待机电压 OK； 《SB 是 Stand By ，俗称待机电压》《RSMRST#是Resume Well Reset 的缩写，意为重启正常复位。resume 意为重新开始，复位。RSMRST#是恢复常态的复位信号，用于重置供电恢复逻辑，所有电源至少都有效10ms 这个信号才起作用，当解除有效后，挂起》《rsmrst# == resume well reset 低电平有效,用于复位南桥的睡眠唤醒逻辑。如果为低电平,则南桥 ACPI 控制器始终处于复位状态，当然就无法上电了。》 4、南桥送出 SUSCLK(32KHz)；《SUSCLK：Suspend Clock,This clock is an output of the RTC generator《发生器》circuit 《环绕》to use by other chipsfor refresh clock》《SUSCLK 挂起时钟信号:这个时钟是 RTC 时钟发生器通过其它芯片产生的时钟来输出的》 a7 E& k: |1 I+ v 5、按下电源开关后，送出 PWRBTN#给 IO；《PWRBTN#是电源按钮，如果系统已经处于睡眠状态，那么这个信号将触发一个唤醒事件，如果 PWRBTN#有 xxxxxx 间超过4s，不管系统处在 S0，S2，S3，S4状态，都将无条件转到 S5状态》% O* r$ v5 k( V4 ^8 D& n+ P. O8 g: E 6、IO 收到后发出 IO_PWRBTN#给南桥； 7、南桥送出 SLP_S4#和 SLP_S3#给 IO;《SLP_S3#和 SLP_S4#是电源层的休眠控制信号。当进入 S3挂起到内存，S4挂起到硬盘，S5软关机状态时，这个信号将关掉所有的非关键性的系统电源》3 c) M2 d1 X% ?7 ^# ~ + F 8、IO 发出 PS_ON#(持续低电平)给 ATX 电源； 9、当 ATX 电源收到 PS_ON#由高－>低后，即送出+12V，-12V，+5V,-5V,+3.3V,PG 等电压；...
