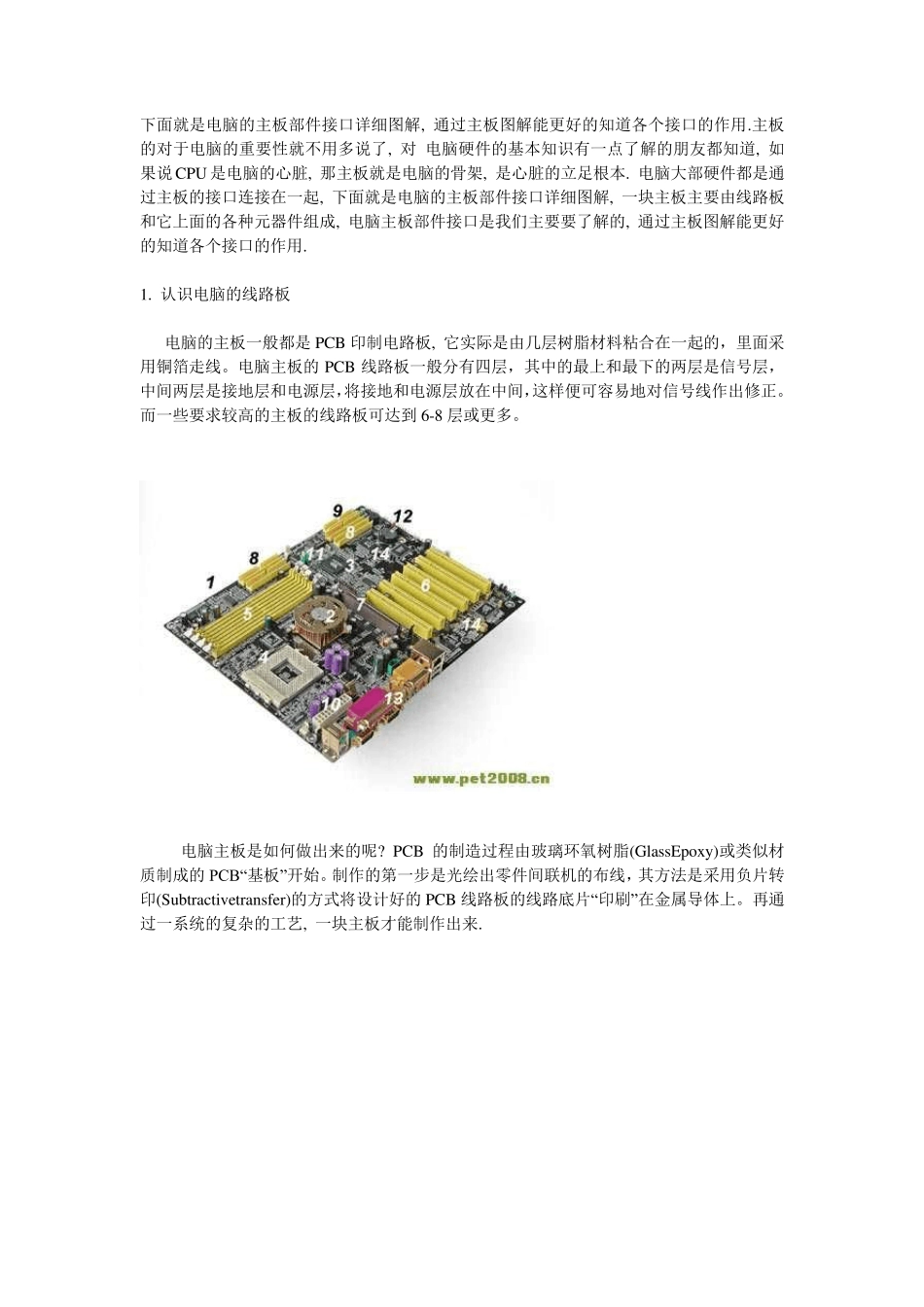

下面就是电脑的主板部件接口详细图解, 通过主板图解能更好的知道各个接口的作用.主板的对于电脑的重要性就不用多说了, 对 电脑硬件的基本知识有一点了解的朋友都知道, 如果说CPU 是电脑的心脏, 那主板就是电脑的骨架, 是心脏的立足根本. 电脑大部硬件都是通过主板的接口连接在一起, 下面就是电脑的主板部件接口详细图解, 一块主板主要由线路板和它上面的各种元器件组成, 电脑主板部件接口是我们主要要了解的, 通过主板图解能更好的知道各个接口的作用. 1. 认识电脑的线路板 电脑的主板一般都是PCB 印制电路板, 它实际是由几层树脂材料粘合在一起的，里面采用铜箔走线。电脑主板的PCB 线路板一般分有四层，其中的最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到 6-8 层或更多。 电脑主板是如何做出来的呢? PCB 的制造过程由玻璃环氧树脂(GlassEpox y )或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Su btractiv etransfer)的方式将设计好的PCB 线路板的线路底片“印刷”在金属导体上。 再通过一系统的复杂的工艺, 一块主板才能制作出来. 不过如果线路板要想在电脑上做主板使用，还需制成不同的板型。其中AT 板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为 33.2cmX30.48cm，AT 主板需与 AT 机箱电源等相搭配使用，现已被淘汰。而 ATX 板型则像一块横置的大 AT 板，这样便于 ATX 机箱的风扇对 CPU 进行散热，而且板上的很多外部端口都被集成在主板上，并不像 AT 板上的许多 COM 口、打印口都要依靠连线才能输出。另外 ATX 还有一种 MicroATX小板型，它最多可支持 4 个扩充槽，减少了尺寸，降低了电耗与成本。 2.主板中的北桥芯片 芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥 芯 片 和 南 桥 芯 片 ，如Intel 的i845GE 芯 片 组 由 82845GE GMCH 北 桥 芯 片 和ICH4(FW82801DB)南桥芯片组成；而 VIAKT400 芯片组则由 KT400 北桥芯片和 VT8235 等南桥芯片组成(也有单芯片的产品，如SIS630/730 等)，其中北桥芯片是主桥，其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。 北桥芯片一般提供对CPU 的类型和主频、内存的类型和最大容...
