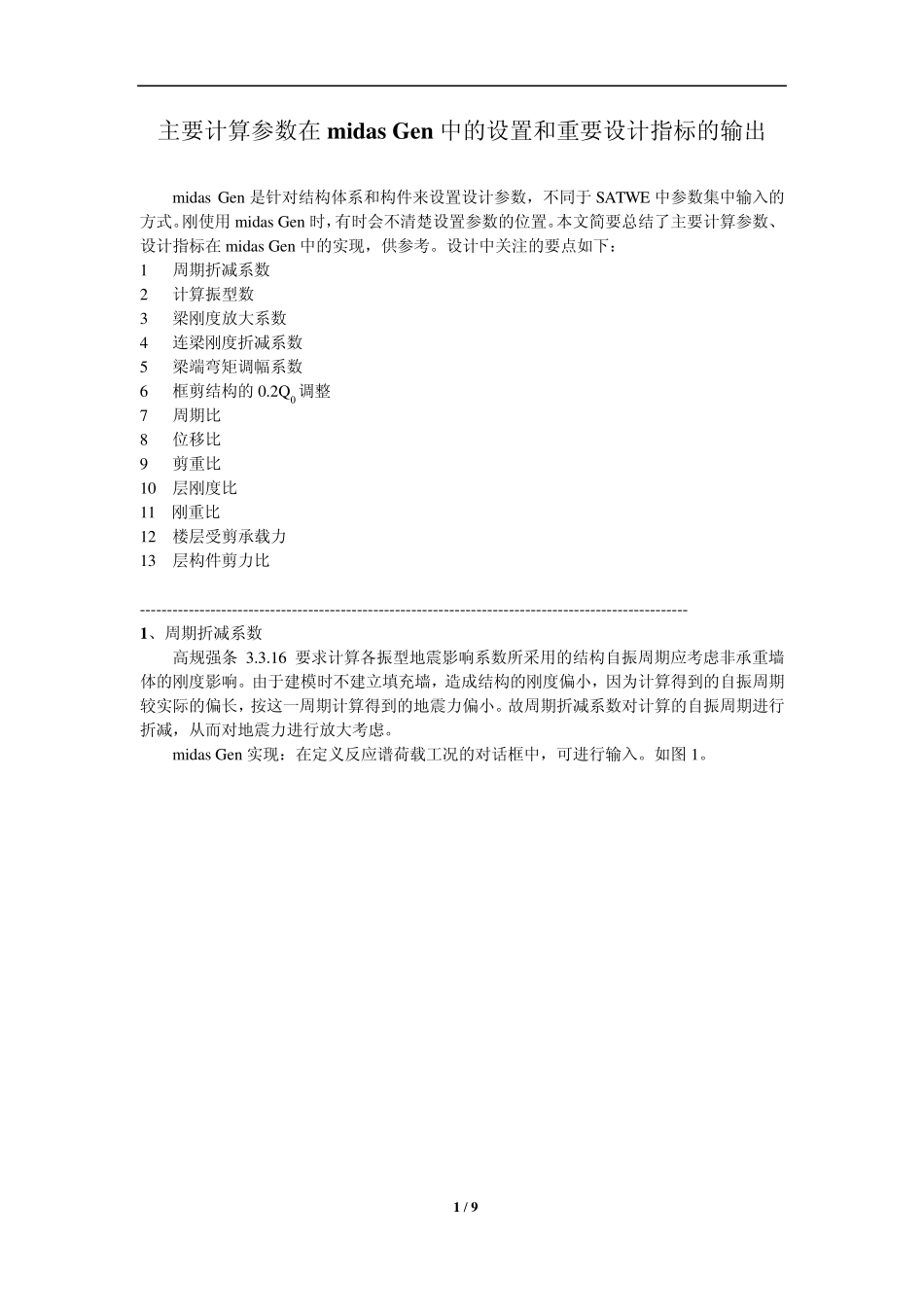

1 / 9 主要计算参数在midas Gen 中的设置和重要设计指标的输出 midas Gen 是针对结构体系和构件来设置设计参数，不同于SATWE 中参数集中输入的方式。刚使用midas Gen 时，有时会不清楚设置参数的位置。本文简要总结了主要计算参数、设计指标在midas Gen 中的实现，供参考。设计中关注的要点如下： 1 周期折减系数 2 计算振型数 3 梁刚度放大系数 4 连梁刚度折减系数 5 梁端弯矩调幅系数 6 框剪结构的0.2Q0 调整 7 周期比 8 位移比 9 剪重比 10 层刚度比 11 刚重比 12 楼层受剪承载力 13 层构件剪力比 ----------------------------------------------------------------------------------------------------- 1、周期折减系数 高规强条 3.3.16 要求计算各振型地震影响系数所采用的结构自振周期应考虑非承重墙体的刚度影响。由于建模时不建立填充墙，造成结构的刚度偏小，因为计算得到的自振周期较实际的偏长，按这一周期计算得到的地震力偏小。故周期折减系数对计算的自振周期进行折减，从而对地震力进行放大考虑。 midas Gen 实现：在定义反应谱荷载工况的对话框中，可进行输入。如图 1。 2 / 9 图1 周期折减系数 2 、 计算振型数 高规 5.1.13 条“……且计算振型数应使振型参与质量不小于总质量的 90%”。 midas Gen 中实现：在分析->特征值分析控制中设置，选择分析类型，输入振型数量。如图2。 图2 计算振型数量 计算完毕后，在 结果->分析结果表格->周期与振型 中查看振型参与质量，看是否 X 和y 向平动，z 向扭转参与质量合计超过 90%。如超过，则说明振型数量足够，否则需加大振 3 / 9 型数量。有时，会遇到子空间迭代法算很多阶振型，振型参与质量仍不满足大于90%的要求，这时可改为Lanczos 法或多重Ritz 向量法，会容易达到要求。 3 、中边梁刚度放大系数 高规5.2.2 条，“在结构内力与位移计算中，现浇楼面和装配整体式楼面中梁的刚度可考虑翼缘的作用予以增大。楼面梁刚度增大系数可根据翼缘情况取为1.3～2.0。” midas Gen 中实现：模型->材料和截面特性->截面特性调整系数，对截面的刚度进行放大，一般是对 Iyy 增大即可。如图 3。 图 3 梁刚度放大系数 注意：对于相同截面名称，但不属于同一类型的构件（有的是中梁，有的是边梁）的，应命名不同的截面名称予以区分后再分别输入不同的调整系数。 4 、连梁刚度折减系数 高规5.2.1...
