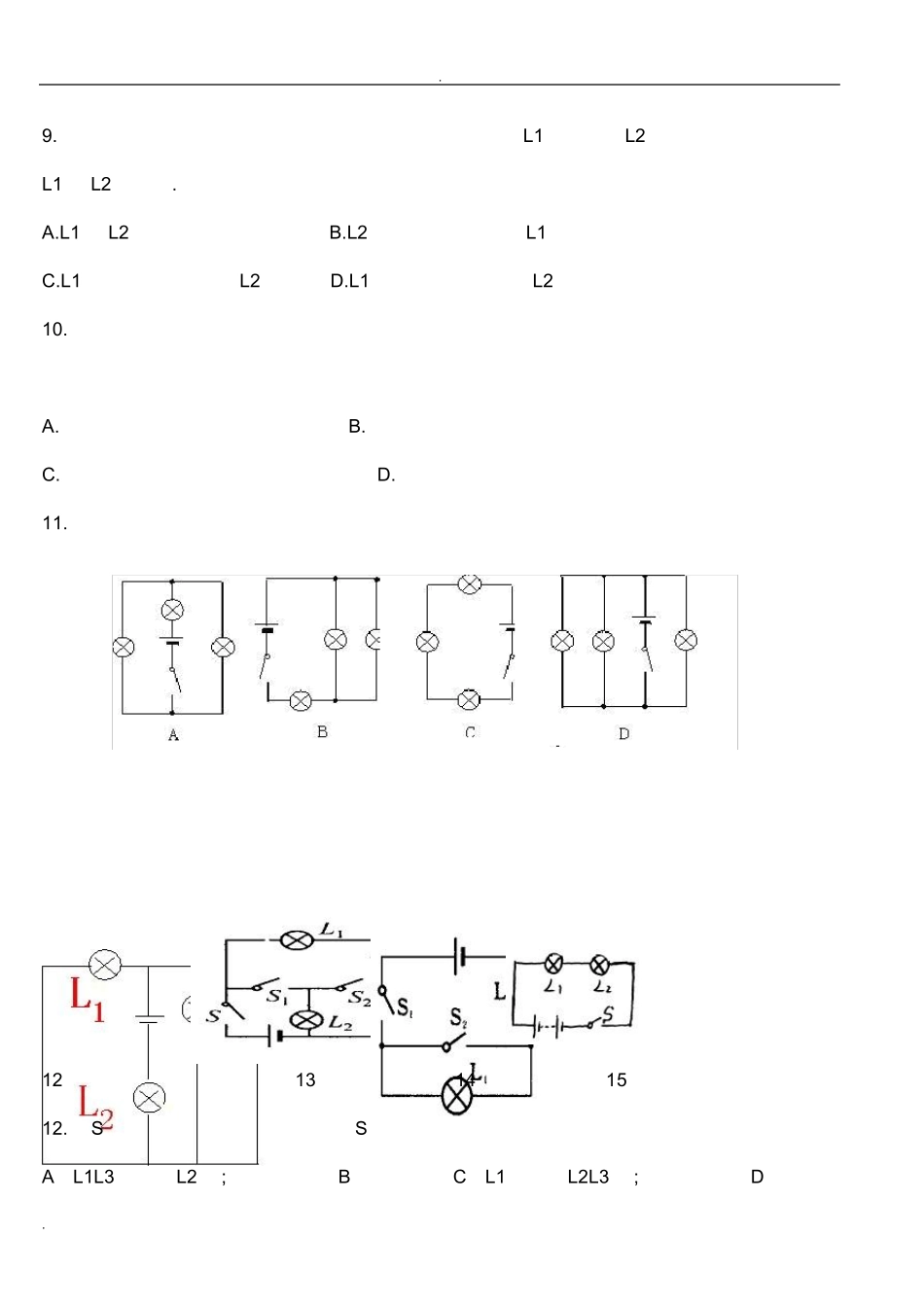

. . 串联和并联综合练习 一、选择题 1、在图 4-1 所示的四个电路图中，符合电电路路基本组成条件且连接正确的（ ） A、甲图 B、乙图 C、丙图 D、丁图 2、如图 4-5 所示的电路中，属于两灯串联的是……………………………….（ . ） 3、如图 4-6 是一把既能吹冷风、又能吹热风的简化电路图，其中 M 是吹风机，R 是电热丝。由电路图可知…………………………………………………………………………..（ ） A、只将开关 S1 闭合，吹出的是热风 B、M 和 R 是串联在电路中的 C、将 S1 和 S2 都闭合，吹出的是热风 D、开关 S2 可以控制整个电路 图 4-6 4、如图 4-7 所示，三个灯泡连接情况为…………………………………………….（ ） A、L1 和 L2、L3 均为串联 B、L1 和 L2、L3 均为并联 . . C、L1 和 L2 并联后再和 L3 串联 D、L2 和 L3 并联后再和 L1 串联 图 4-7 5、两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路……………………………………………………………………………..（ ） A、一定是串联电路 B、一定是并联电路 C、可能是串联，也可能是并联 D、条件不足无法判断 6、如图 4-8 所示，开关 S 闭合时可能发生的现象是………………………………（ ） A、L1 的灯丝全烧断 B、L2 的灯丝全烧断 C、L1 和 L2 的灯丝都全烧坏 D、电池会烧坏 图 4-8 7、如图 4-9 所示在“组成串联电路”的学生实验中，当开关S 闭合时，灯 L1、L2 均不亮，某同学用一根导线去检查电 路的故障：他将导线并接在灯 L1 两端时发现灯 L2 亮，灯 L1 不 亮；并接在灯 L2 两端发现两灯均不亮，由此可以判断…………………………..（ ） A、灯 L1 短路 B、灯 L1 断路 C、灯 L2 短路 D、灯 L2 断路 8.在连接电路的过程中，下列几种做法中，没有必要的是 A.断开开关按电路图连接元件 B.开关必须靠近电源的正极 C.各个接线点一定要连接牢固 D.全部连接完后，再对照电路图检查，无误后再闭合开关 . . 9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1 不发光，L2 发光；当开关闭合时，L1 和 L2 都发光.关于电灯与开关的连接情况，下列说法中正确的是 A.L1 和 L2 并联，再与开关串联 B.L2 和开关串联，再与 L1 并联 C.L1 和开关并联，再与 L2 串联 D.L1 和开关串联，再与...
