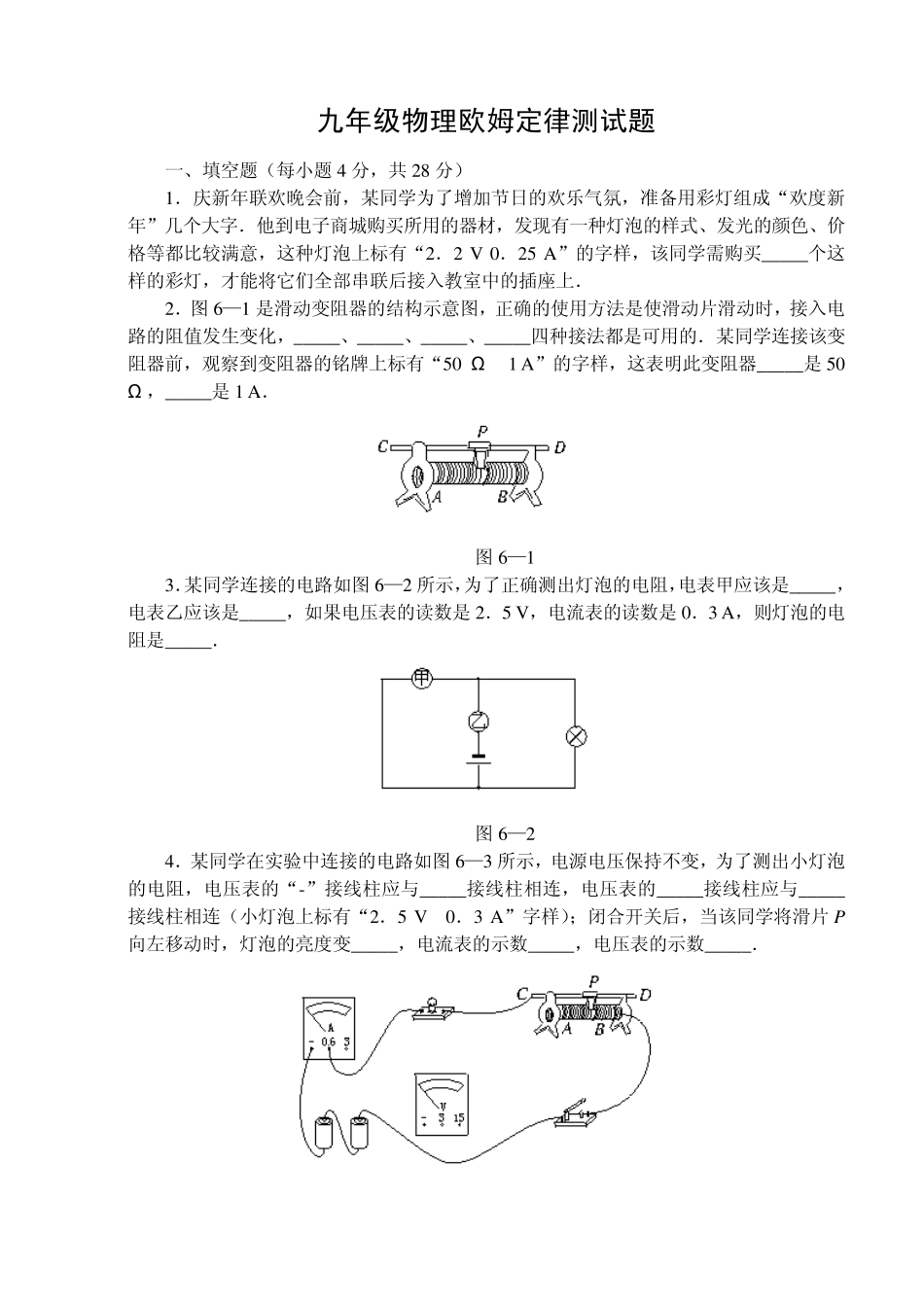

九年级物理欧姆定律测试题 一、填空题（每小题4 分，共28 分） 1．庆新年联欢晚会前，某同学为了增加节日的欢乐气氛，准备用彩灯组成“欢度新年”几个大字．他到电子商城购买所用的器材，发现有一种灯泡的样式、发光的颜色、价格等都比较满意，这种灯泡上标有“2．2 V 0．25 A”的字样，该同学需购买_____个这样的彩灯，才能将它们全部串联后接入教室中的插座上． 2．图6—1 是滑动变阻器的结构示意图，正确的使用方法是使滑动片滑动时，接入电路的阻值发生变化，_____、_____、_____、_____四种接法都是可用的．某同学连接该变阻器前，观察到变阻器的铭牌上标有“50 Ω 1 A”的字样，这表明此变阻器_____是 50 Ω ，_____是 1 A． 图6—1 3．某同学连接的电路如图6—2 所示，为了正确测出灯泡的电阻，电表甲应该是_____，电表乙应该是_____，如果电压表的读数是 2．5 V，电流表的读数是 0．3 A，则灯泡的电阻是_____． 图6—2 4．某同学在实验中连接的电路如图6—3 所示，电源电压保持不变，为了测出小灯泡的电阻，电压表的“-”接线柱应与_____接线柱相连，电压表的_____接线柱应与_____接线柱相连（小灯泡上标有“2．5 V 0．3 A”字样）；闭合开关后，当该同学将滑片 P向左移动时，灯泡的亮度变_____，电流表的示数_____，电压表的示数_____． 图6—3 5．小红同学有一个电阻器，当她在电阻器的两端加 12 V 的电压时，她测出通过的电流是 240 m A；当她在电阻器的两端所加的电压变为 18 V 时，通过该电阻器的电流是_____，这时的电阻是_____；她想使通过电阻器的电流为 0．36 A，所加的电压应该是_____． 6．使用电压表时，要将电压表_____连在被测电路两端．使电流从电压表的正接线柱_____，从电压表的负接线柱_____，所选用的电压表的量程要_____被测电路的电压．某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是______错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为____________． 7．小明同学连接的电路如图6—4 所示，当她闭合开关后发现电流表 A1 的示数为 0．5 A，电压表的示数是 3 V，电流表 A2 的示数为 0．1 A，则灯泡 L2 两端的电压是_____、电阻是_____，通过开关处的电流是_____． 图6—4 二、选择题（每小题 4 分，共 40 分） 8．图6—5 是几位同学画出的电压表连接方法的电路图，你认为正确的是 图6—5 9．...
