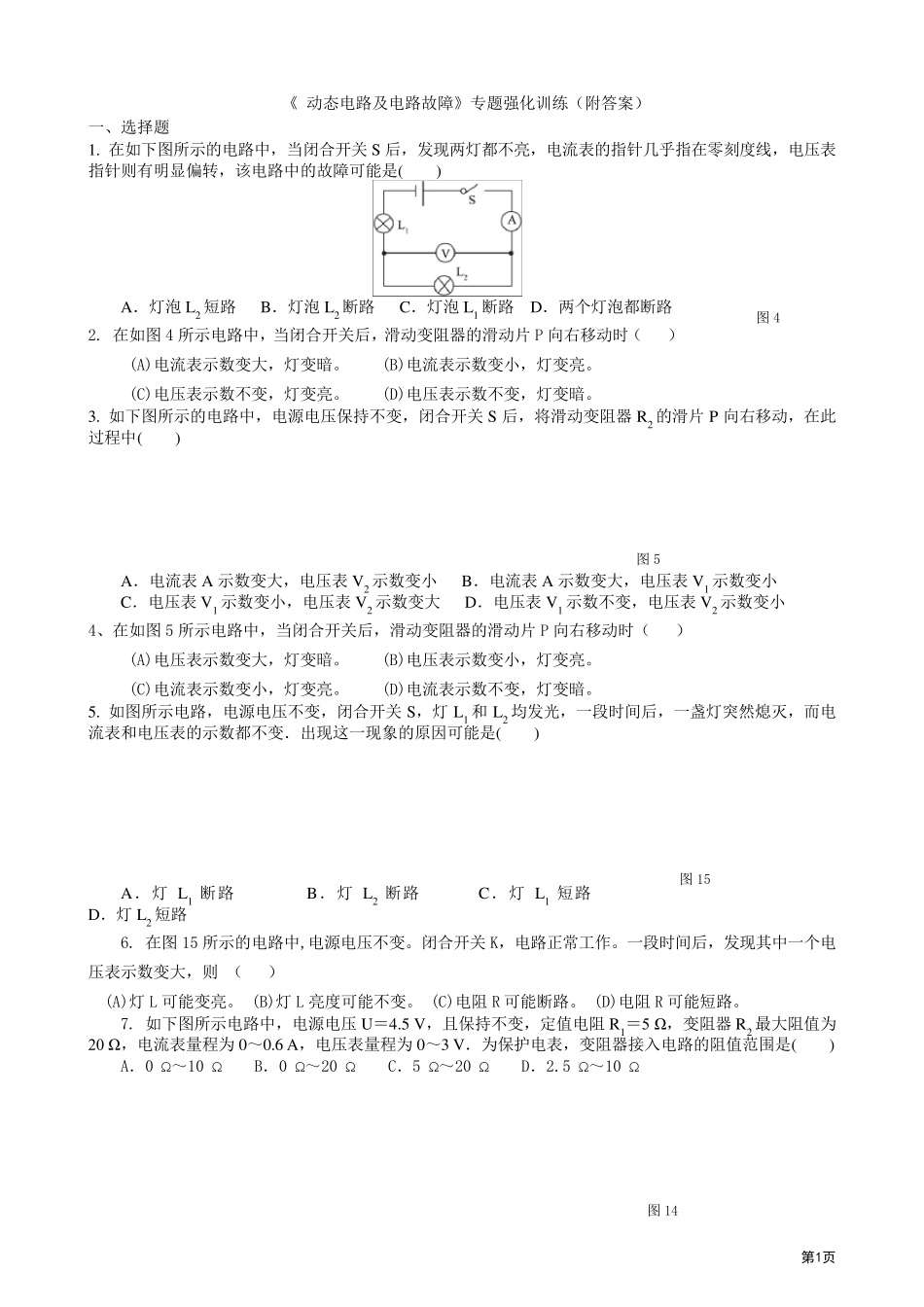

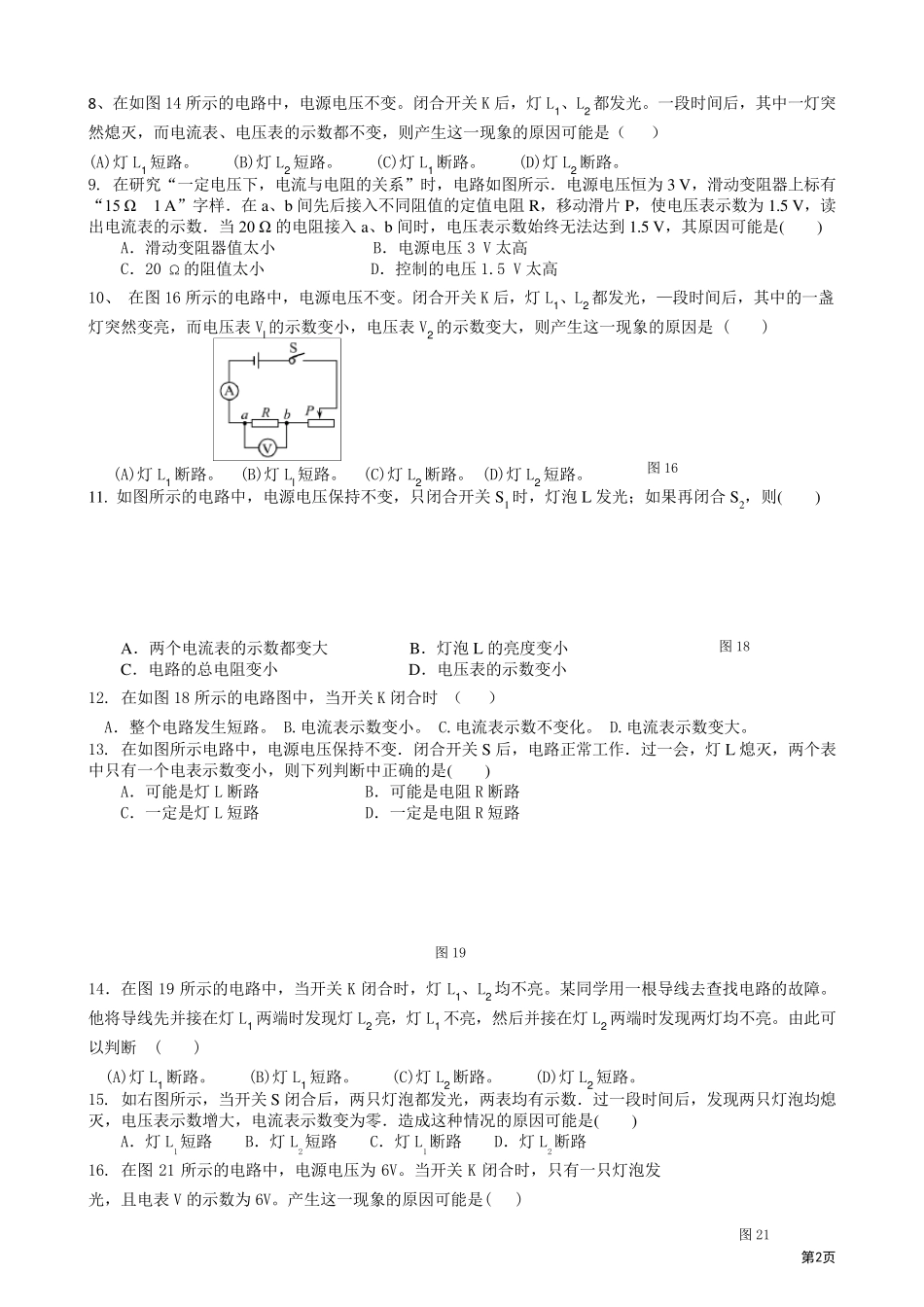

第1页 《 动态电路及电路故障》专题强化训练（附答案） 一、选择题 1. 在如下图所示的电路中，当闭合开关 S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是( ) A．灯泡 L2 短路 B．灯泡 L2 断路 C．灯泡 L1 断路 D．两个灯泡都断路 2. 在如图 4 所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（ ） (A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。 (C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。 3. 如下图所示的电路中，电源电压保持不变，闭合开关 S 后，将滑动变阻器 R2 的滑片 P 向右移动，在此过程中( ) A．电流表 A 示数变大，电压表 V 2 示数变小 B．电流表 A 示数变大，电压表 V 1 示数变小 C．电压表 V 1 示数变小，电压表 V 2 示数变大 D．电压表 V 1 示数不变，电压表 V 2 示数变小 4、在如图 5 所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（ ） (A)电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。 (C)电流表示数变小，灯变亮。 (D)电流表示数不变，灯变暗。 5. 如图所示电路，电源电压不变，闭合开关 S，灯 L1 和 L2 均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变．出现这一现象的原因可能是( ) A．灯 L1 断路 B．灯 L2 断路 C．灯 L1 短路 D．灯 L2 短路 6. 在图 15 所示的电路中,电源电压不变。闭合开关 K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ） (A)灯 L 可能变亮。 (B)灯 L 亮度可能不变。 (C)电阻 R 可能断路。 (D)电阻 R 可能短路。 7. 如下图所示电路中，电源电压 U ＝4.5 V ，且保持不变，定值电阻 R1＝5 Ω ，变阻器 R2 最大阻值为20 Ω ，电流表量程为 0～0.6 A，电压表量程为 0～3 V ．为保护电表，变阻器接入电路的阻值范围是( ) A．0 Ω～10 Ω B．0 Ω～20 Ω C．5 Ω～20 Ω D．2.5 Ω～10 Ω 图 4 图 5 图 15 图 14 第2页 8 、在如图14 所示的电路中，电源电压不变。闭合开关K 后，灯L1、L2 都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ） (A)灯L1 短路。 (B)灯L2 短路。 (C)灯L1 断路。 (D)灯L2 断路。 9. 在研...
