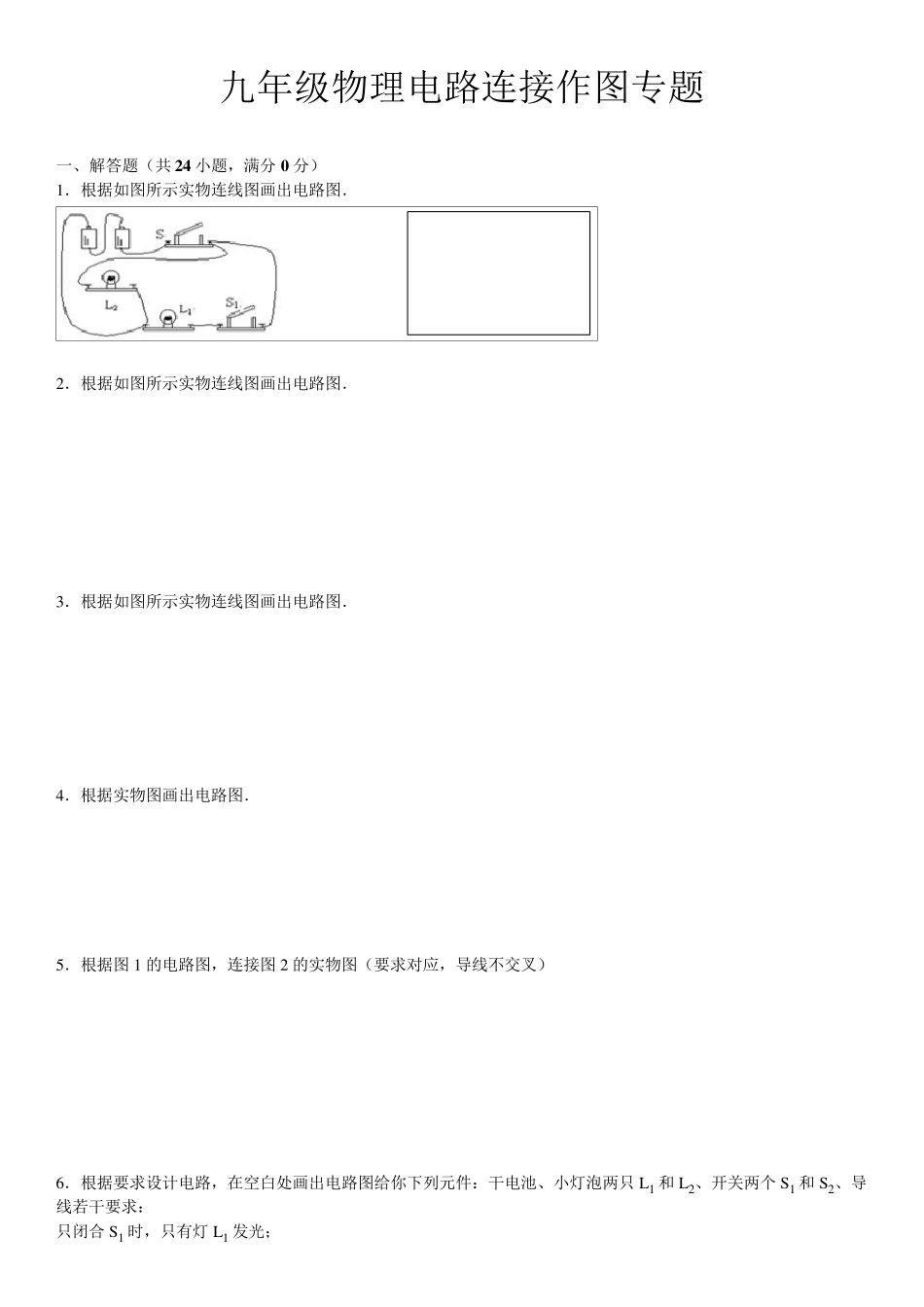

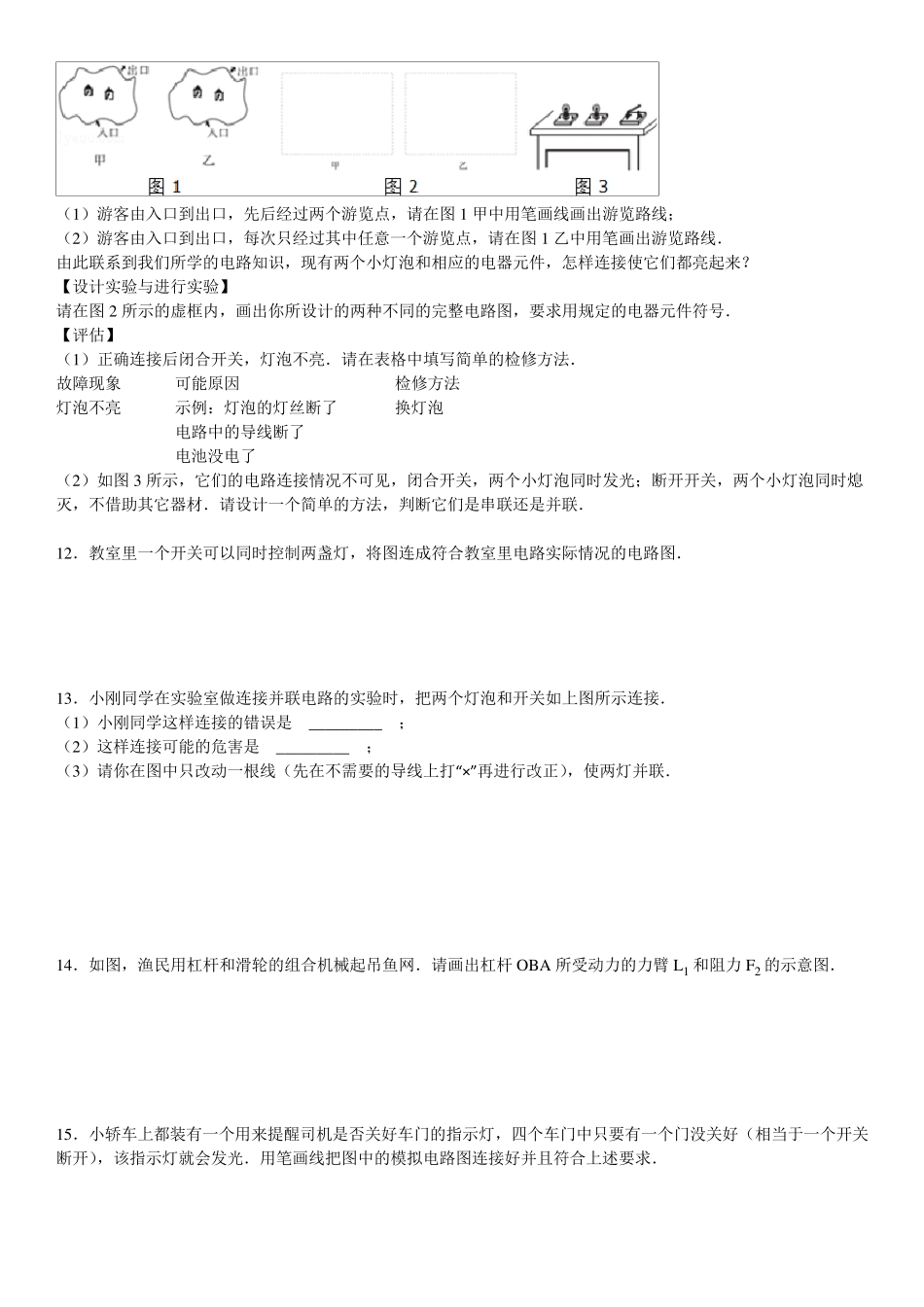

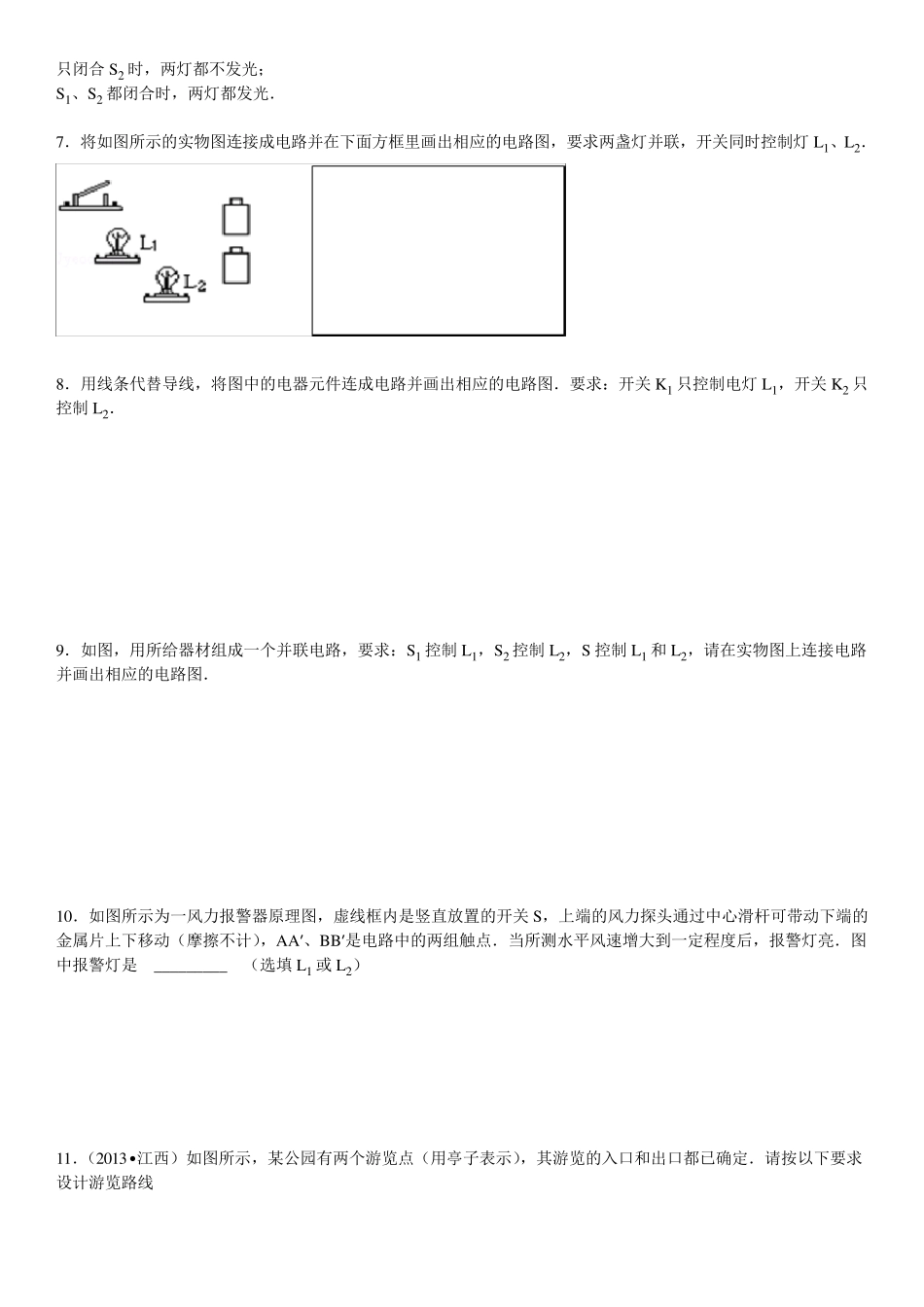

九年级物理电路连接作图专题 一、解答题（共 24 小题，满分 0 分） 1．根据如图所示实物连线图画出电路图． 2．根据如图所示实物连线图画出电路图． 3．根据如图所示实物连线图画出电路图． 4．根据实物图画出电路图． 5．根据图1 的电路图，连接图2 的实物图（要求对应，导线不交叉） 6．根据要求设计电路，在空白处画出电路图给你下列元件：干电池、小灯泡两只 L1 和 L2、开关两个 S1 和 S2、导线若干要求： 只闭合 S1 时，只有灯 L1 发光； 只闭合S2 时，两灯都不发光； S1、S2 都闭合时，两灯都发光． 7．将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求两盏灯并联，开关同时控制灯L1、L2． 8．用线条代替导线，将图中的电器元件连成电路并画出相应的电路图．要求：开关 K1 只控制电灯L1，开关 K2 只控制 L2． 9．如图，用所给器材组成一个并联电路，要求：S1 控制 L1，S2 控制 L2，S 控制 L1 和 L2，请在实物图上连接电路并画出相应的电路图． 10．如图所示为一风力报警器原理图，虚线框内是竖直放置的开关 S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是 _________ （选填 L1 或 L2） 11．（2013• 江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线 （1）游客由入口到出口，先后经过两个游览点，请在图1 甲中用笔画线画出游览路线； （2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1 乙中用笔画出游览路线． 由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？ 【设计实验与进行实验】 请在图2 所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号． 【评估】 （1）正确连接后闭合开关，灯泡不亮．请在表格中填写简单的检修方法． 故障现象 可能原因 检修方法 灯泡不亮 示例：灯泡的灯丝断了 换灯泡 电路中的导线断了 电池没电了 （2）如图3 所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联． 12．教室里一个开关可以同时控制两盏灯，将图连成符合教室里电路实际情况...
