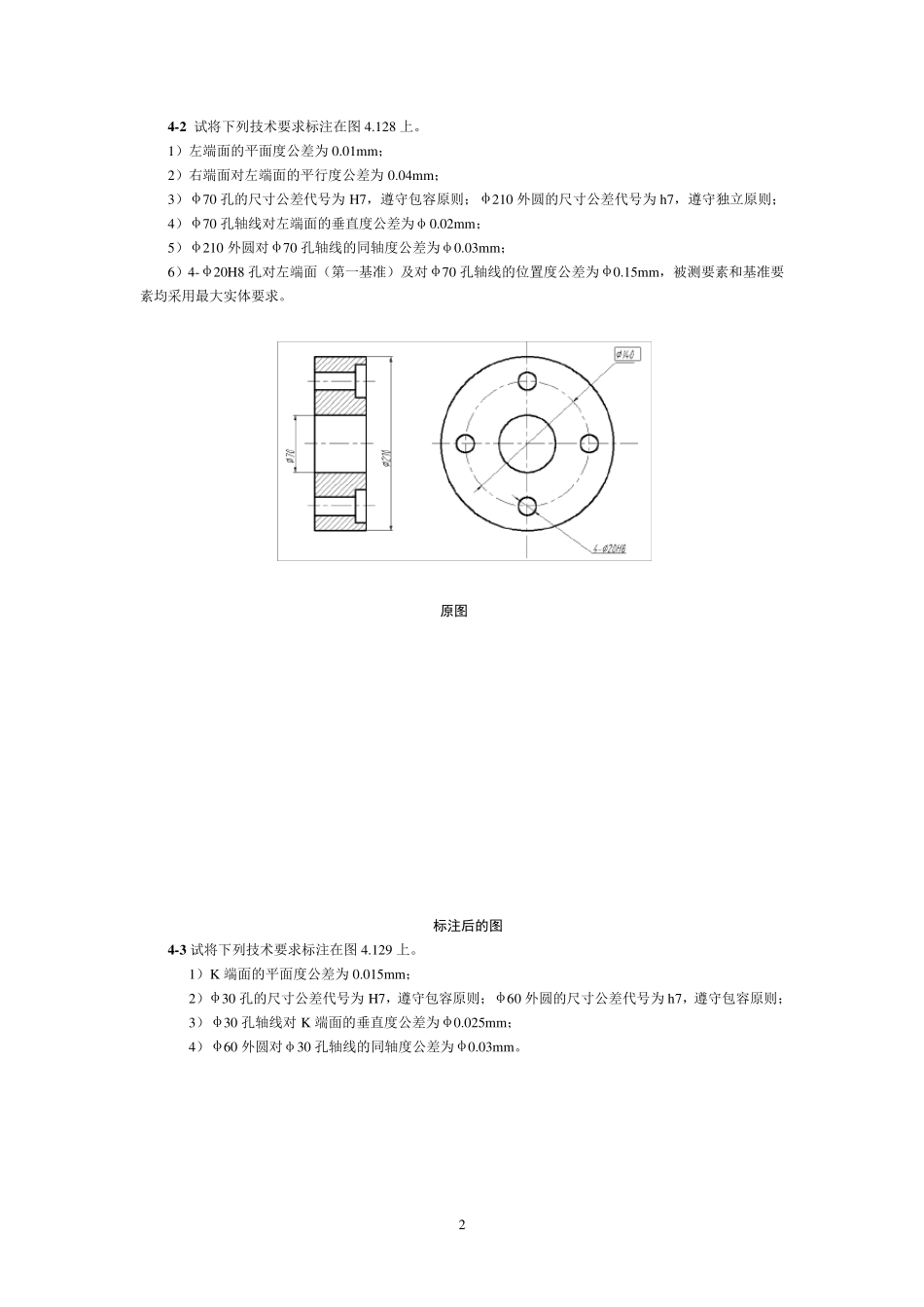

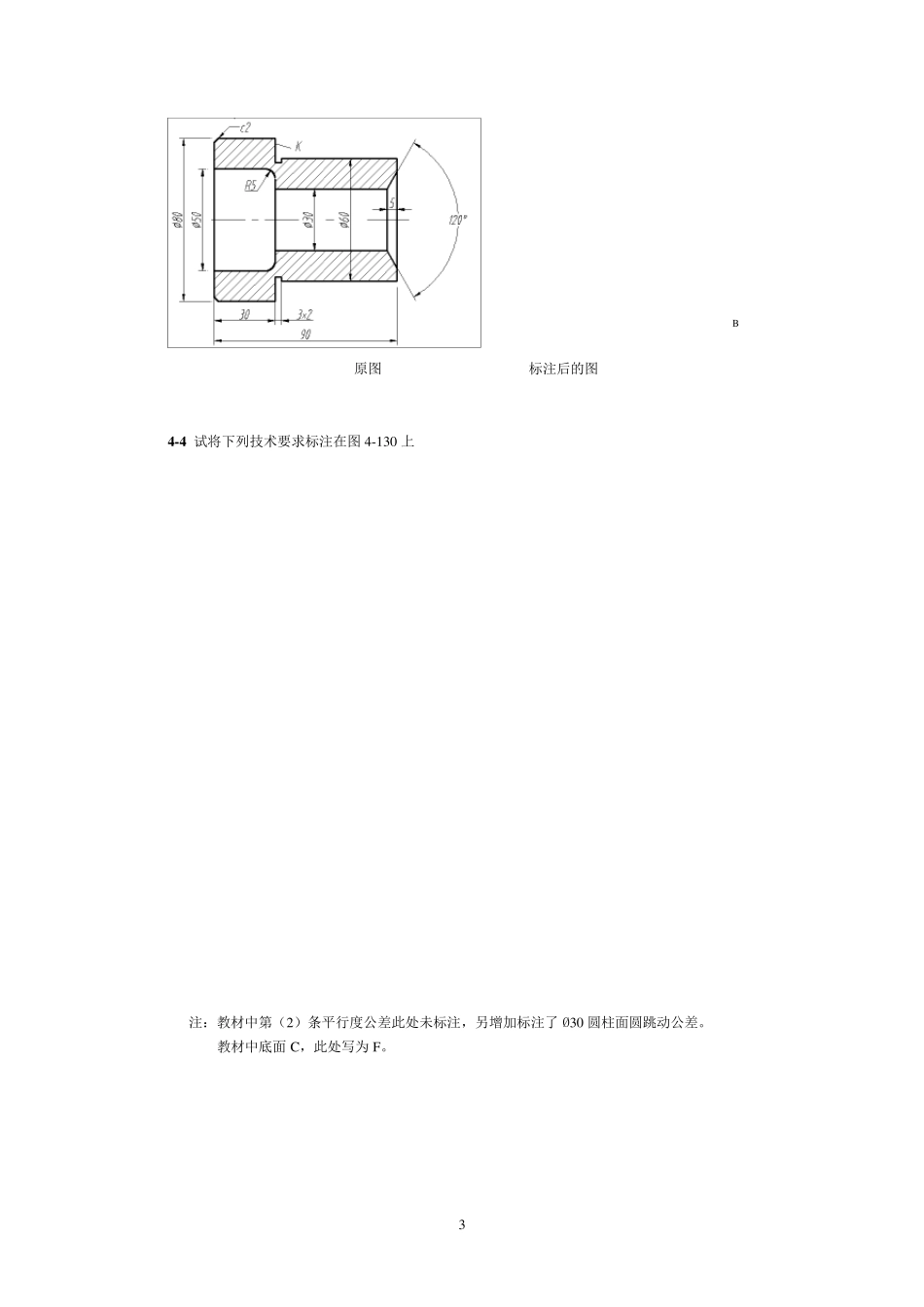

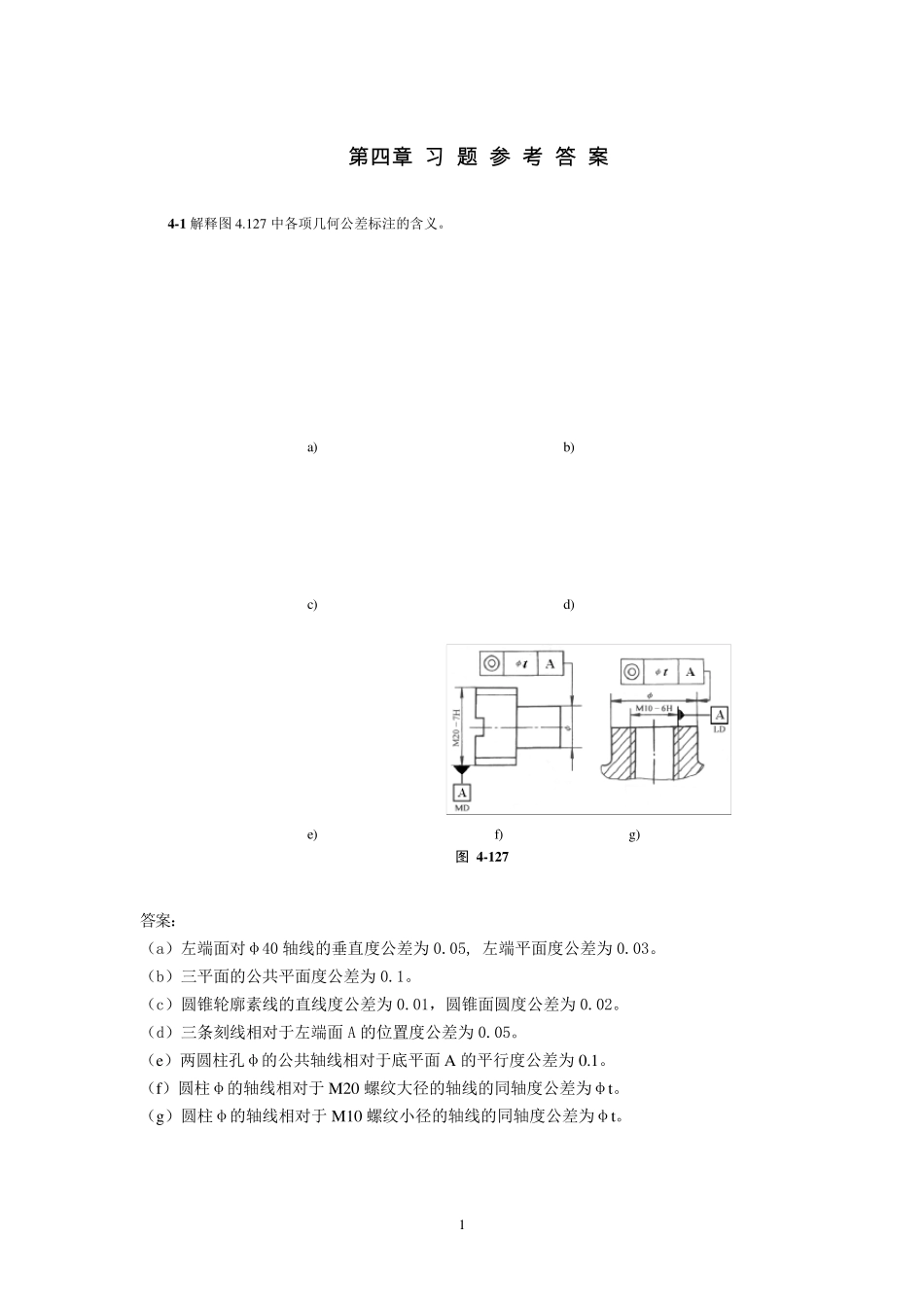

1 第 四 章 习 题 参 考 答 案 4 -1 解释图4.127 中各项几何公差标注的含义。 答案： （a）左端面对φ40 轴线的垂直度公差为 0.05, 左端平面度公差为 0.03。 （b）三平面的公共平面度公差为 0.1。 （c）圆锥轮廓素线的直线度公差为 0.01，圆锥面圆度公差为 0.02。 （d）三条刻线相对于左端面A 的位置度公差为 0.05。 （e）两圆柱孔φ的公共轴线相对于底平面A 的平行度公差为 0.1。 （f）圆柱φ的轴线相对于 M20 螺纹大径的轴线的同轴度公差为φt。 （g）圆柱φ的轴线相对于 M10 螺纹小径的轴线的同轴度公差为φt。 a) b) c) d) e) f) g) 图 4 -1 2 7 2 4 -2 试将下列技术要求标注在图4.128 上。 1）左端面的平面度公差为0.01m m ； 2）右端面对左端面的平行度公差为0.04m m ； 3）φ70 孔的尺寸公差代号为H7，遵守包容原则；φ210 外圆的尺寸公差代号为h7，遵守独立原则； 4）φ70 孔轴线对左端面的垂直度公差为φ0.02m m ； 5）φ210 外圆对φ70 孔轴线的同轴度公差为φ0.03m m ； 6）4-φ20H8 孔对左端面（第一基准）及对φ70 孔轴线的位置度公差为φ0.15m m ，被测要素和基准要素均采用最大实体要求。 4 -3 试将下列技术要求标注在图4.129 上。 1）K 端面的平面度公差为0.015m m ； 2）φ30 孔的尺寸公差代号为H7，遵守包容原则；φ60 外圆的尺寸公差代号为h7，遵守包容原则； 3）φ30 孔轴线对K 端面的垂直度公差为φ0.025m m ； 4）φ60 外圆对φ30 孔轴线的同轴度公差为φ0.03m m 。 原图 标注后的图 3 原图 标注后的图 4 -4 试将下列技术要求标注在图4-130 上 注：教材中第（2）条平行度公差此处未标注，另增加标注了Ø30 圆柱面圆跳动公差。 教材中底面C，此处写为 F。 B 4 4 -5 试根据图4.131 上标注，分别填入习题表4-5 中。 4 -6 改正图4.132 中形位公差及表面粗糙度标注的错误（不允许变更形位公差项目）。 原图 改正后的图 图样 序号 采用的公差原则及相关要求 理想边界尺寸/m m 允许最大的形位公差值/m m 局部实际尺寸的合格范围/m m a 包容 φ50 φ0.02 φ50～φ50.039 b 最大实体 φ49.95 φ0.089 φ50～φ50.039 c 独立 无 φ0.03 φ49.975～φ50 d 独立 无 0.1 φ9.8～φ10 e 包容 φ10 0.1 φ9.8～φ10 F 包容 φ10 0.2 φ9.8～φ10 g 最大实体 φ10....
