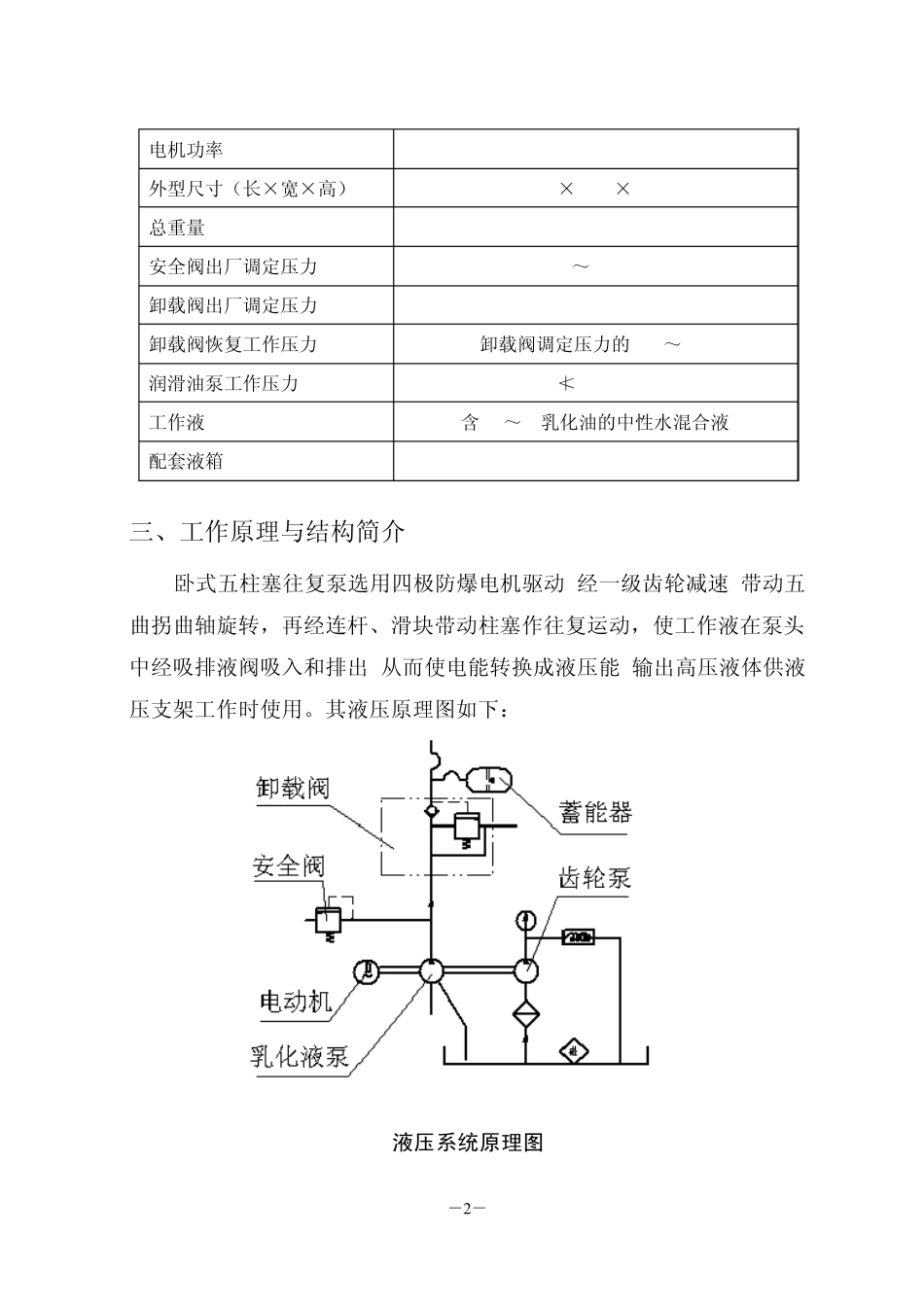

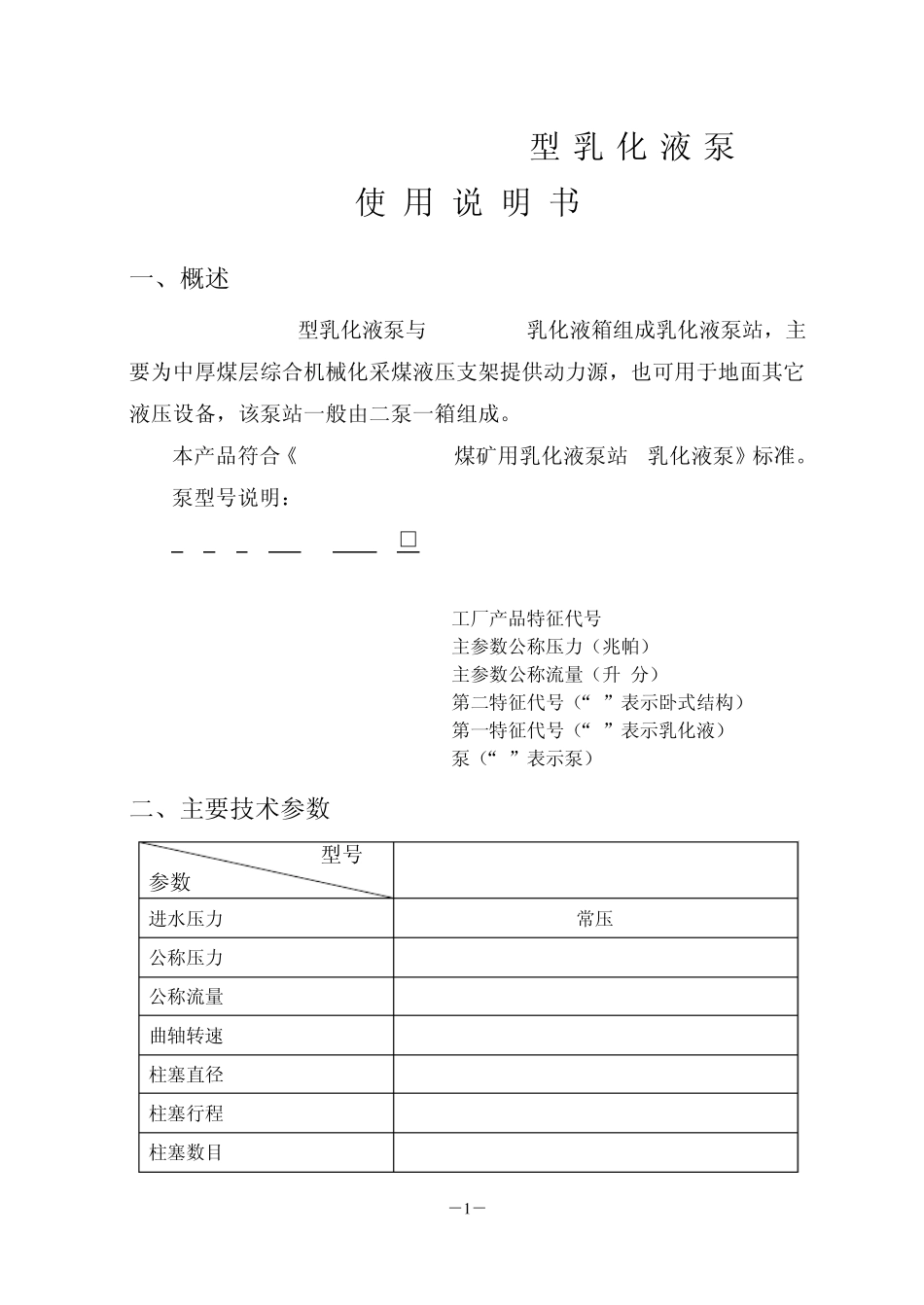

-1 - BRW315/31.5 型乳化液泵 使 用 说 明 书 一、概述 BRW315/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站,主要为中厚煤层综合机械化采煤液压支架提供动力源,也可用于地面其它液压设备,该泵站一般由二泵一箱组成。 本产品符合《MT/T188.2-2000煤矿用乳化液泵站 乳化液泵》标准。 泵型号说明: B R W 315 / 31.5 □ 工厂产品特征代号 主参数公称压力(兆帕) 主参数公称流量(升/分) 第二特征代号(“W”表示卧式结构) 第一特征代号(“R”表示乳化液) 泵(“B”表示泵) 二、主要技术参数 型号 参数 BRW315/31.5 进水压力 常压 公称压力 31.5MPa 公称流量 315L/min 曲轴转速 650r/min 柱塞直径 45mm 柱塞行程 66mm 柱塞数目 5 -2 - 电机功率 200kW 外型尺寸(长×宽×高) 3210×1235×1270 总重量 4400kg 安全阀出厂调定压力 34.7~36.2MPa 卸载阀出厂调定压力 31.5 MPa 卸载阀恢复工作压力 卸载阀调定压力的 80%~90% 润滑油泵工作压力 ≮0.1MPa 工作液 含 3%~5%乳化油的中性水混合液 配套液箱 RX400/25 三、工作原理与结构简介 卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转,再经连杆、滑块带动柱塞作往复运动,使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。其液压原理图如下: 液压系统原理图 -3 - 乳化液泵、电动机、蓄能器、卸载阀等固定于滑撬式底拖上组成乳化液泵总成(图 1)。 1 、乳化液泵(图 2 ) 乳化液泵主要由曲轴箱、高压钢套、泵头等组件组成。泵的液力端采用五个分立的泵头组成,泵头下部安装吸液阀,上部安装排液阀,排液腔由一个高压集液块与五个分立的泵头高压出口相连,高压集液块一侧装有安全阀,另一侧装有卸载阀。曲轴箱设有冷却润滑系统,安装在齿轮箱上的齿轮油泵经箱体下方的网式滤油器吸油,排出压力油经过设在泵吸液腔的油冷却器冷却后到中空曲轴润滑连杆大头。 在箱体曲轴下方设有磁性过滤器,以吸附润滑油中的铁磁性杂质。在进液腔盖上方设有放气孔,以放尽该腔内空气。在进液腔盖下方设有防冻放液孔,可放尽进液腔内液体。 齿轮油泵显示的油压是变化的,当冷油时(刚开泵时)油压较高,有时可>1MPa,随着油温升高,油粘度下降,油压也下降,但只要≮0.1MPa即为正常。 2 、安全阀(图 3 ) 安全阀是泵的过载保护元...
