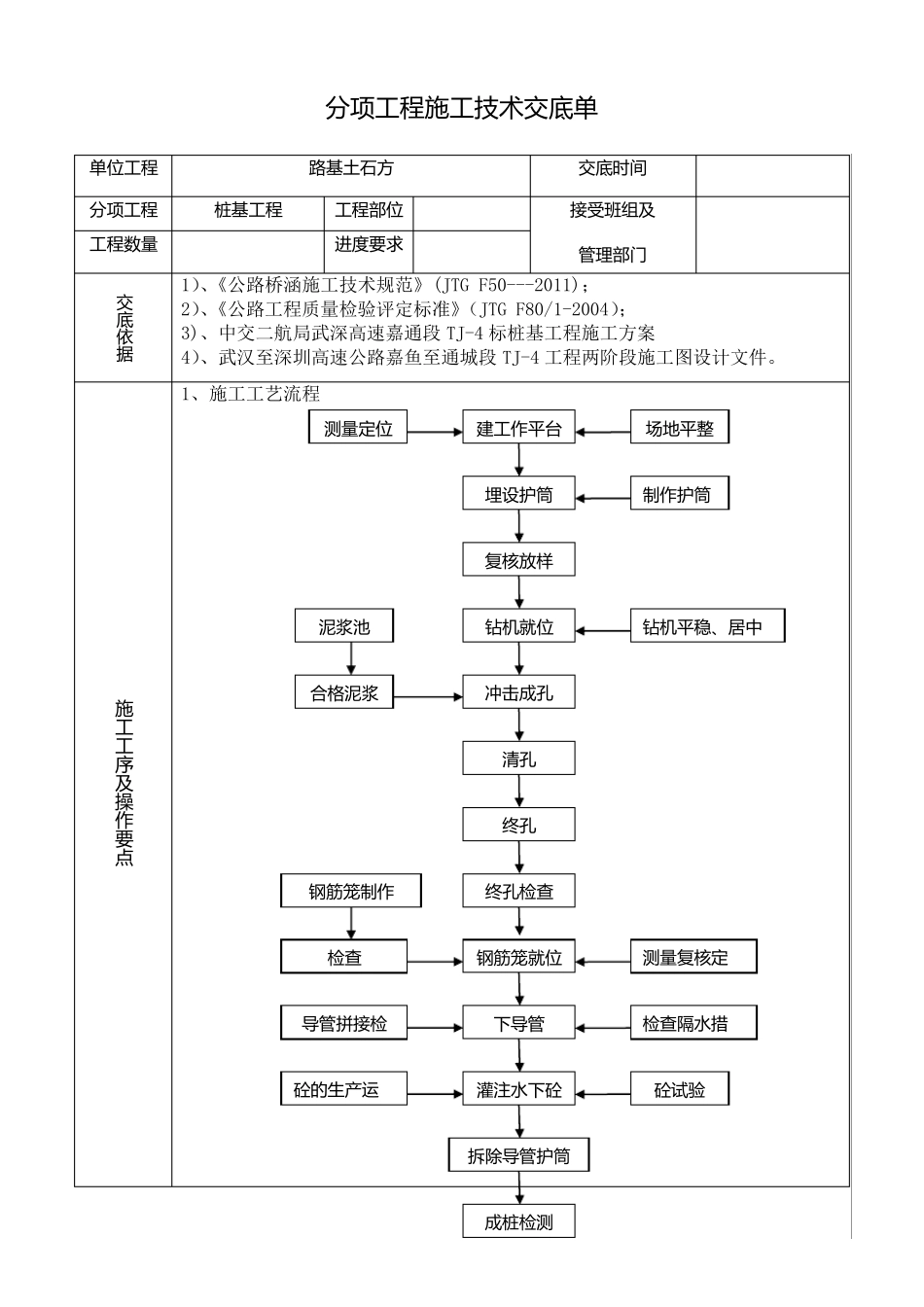

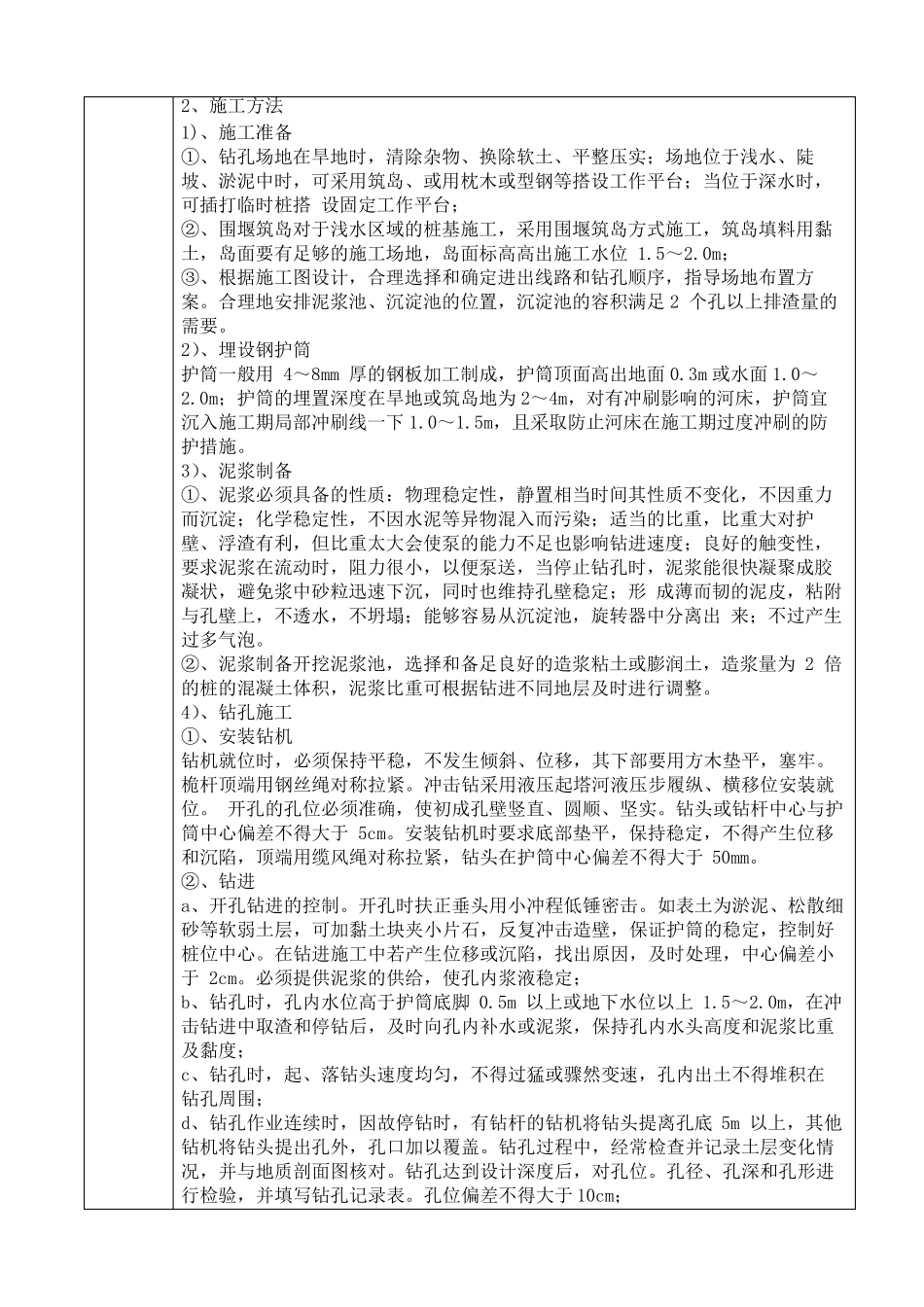

武汉至深圳高速公路嘉鱼至通城段TJ-4 标 Ⅲ级交底 桩基工程 （冲击桩） 中交二航局武汉至深圳高速公路嘉鱼至通城段 TJ-4 标项目经理部 二○一三年八月 分 项 工 程 施 工 技 术 交 底 单 单 位 工 程 路 基 土 石 方 交 底 时 间 分 项 工 程 桩 基 工 程 工 程 部 位 接 受 班 组 及 管 理 部 门 工 程 数 量 进 度 要 求 交底依据 1）、《公路桥涵施工技术规范》(JTG F50---2011)； 2）、《公路工程质量检验评定标准》（JTG F80/1-2004）； 3)、中交二航局武深高速嘉通段 TJ-4 标桩基工程施工方案 4）、武汉至深圳高速公路嘉鱼至通城段 TJ-4 工程两阶段施工图设计文件。 施工工序及操作要点 1、施工工艺流程 测 量 定 位 建 工 作 平 台 场 地 平 整 复 核 放 样 埋 设 护 筒 清 孔 冲 击 成 孔 钻 机 就 位 下 导 管 钢 筋 笼 就 位 终 孔 检 查 终 孔 成 桩 检 测 灌 注 水 下 砼 拆 除 导 管 护 筒 制 作 护 筒 钻 机 平 稳 、居中 合格泥浆 泥浆池 测 量 复 核 定检 查 隔水 措砼 试验 检 查 导 管 拼接 检砼 的生产运钢 筋 笼 制 作 2、施工方法 1)、施工准备 ①、钻孔场地在旱地时，清除杂物、换除软土、平整压实；场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭 设固定工作平台； ②、围堰筑岛对于浅水区域的桩基施工，采用围堰筑岛方式施工，筑岛填料用黏土，岛面要有足够的施工场地，岛面标高高出施工水位 1.5～2.0m； ③、根据施工图设计，合理选择和确定进出线路和钻孔顺序，指导场地布置方案。合理地安排泥浆池、沉淀池的位置，沉淀池的容积满足 2 个孔以上排渣量的需要。 2）、埋设钢护筒 护筒一般用 4～8mm 厚的钢板加工制成，护筒顶面高出地面 0.3m 或水面 1.0～2.0m；护筒的埋置深度在旱地或筑岛地为2～4m，对有冲刷影响的河床，护筒宜沉入施工期局部冲刷线一下1.0～1.5m，且采取防止河床在施工期过度冲刷的防护措施。 3）、泥浆制备 ①、泥浆必须具备的性质：物理稳定性，静置相当时间其 性质不 变 化 ，不 因 重 力而 沉淀；化 学 稳定性，不 因 水泥等异 物混 入而 污 染 ；适 当的比 重 ，比 重 大 对护壁 、浮 渣有利 ，但 比 重 太 ...
