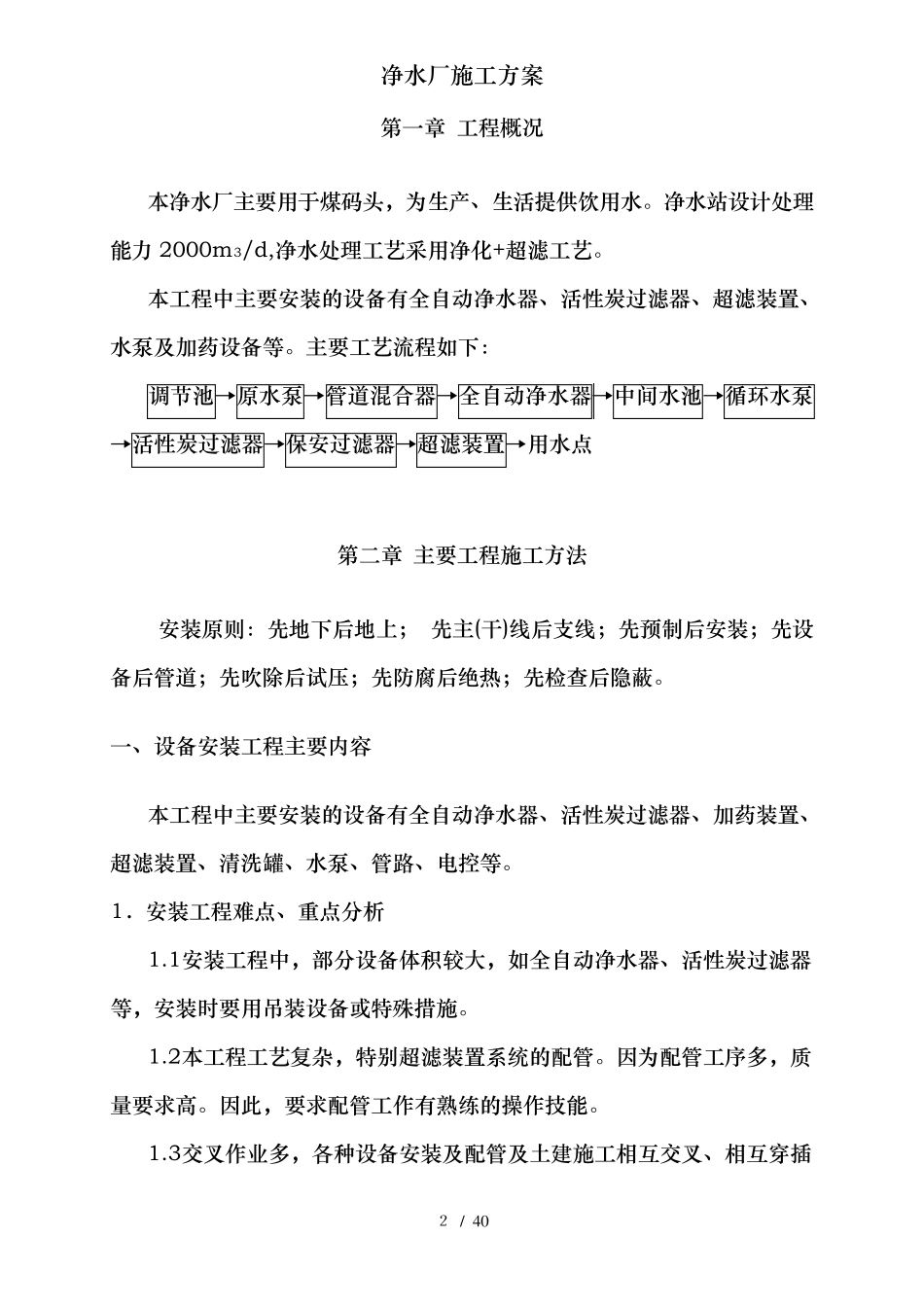

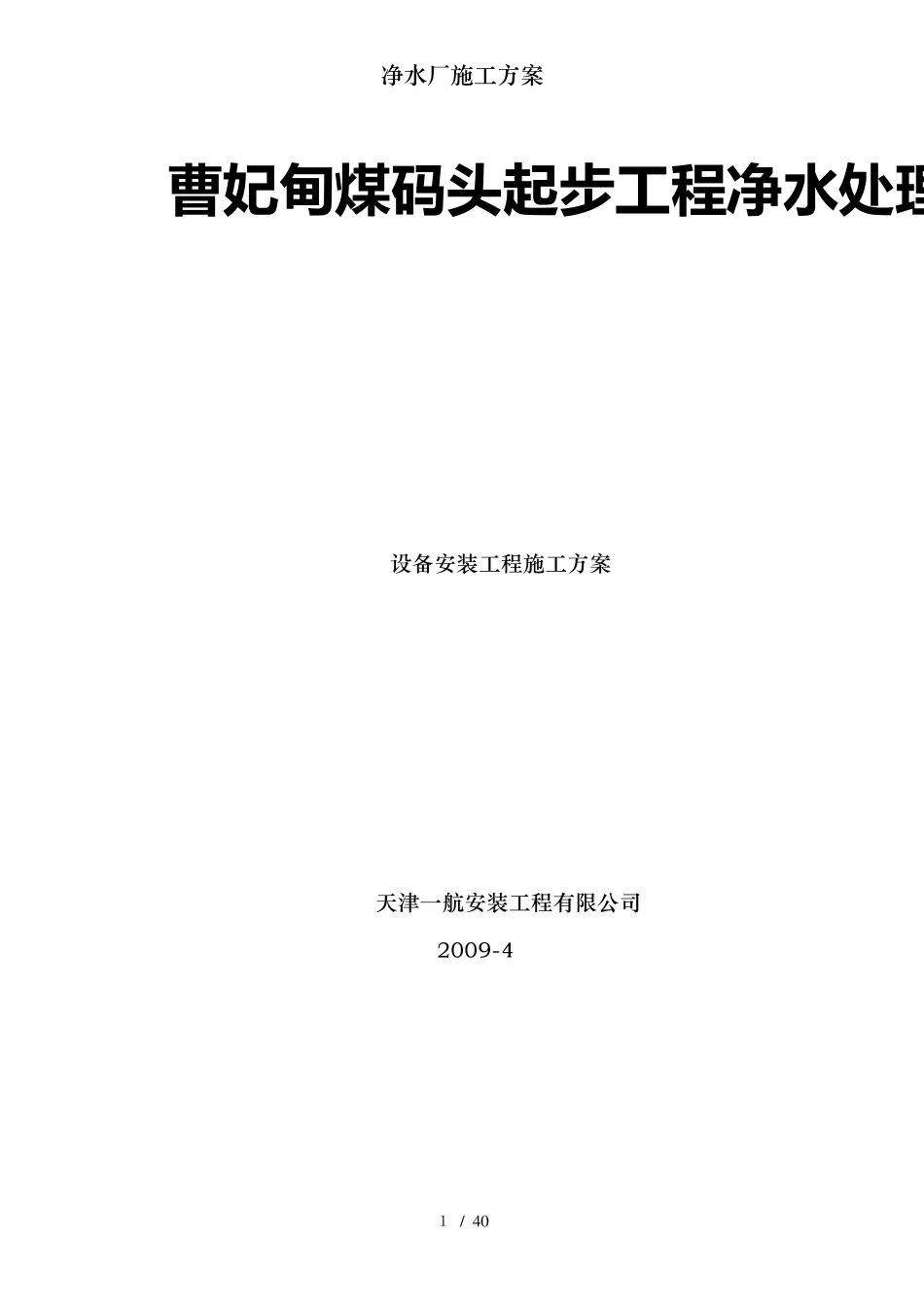

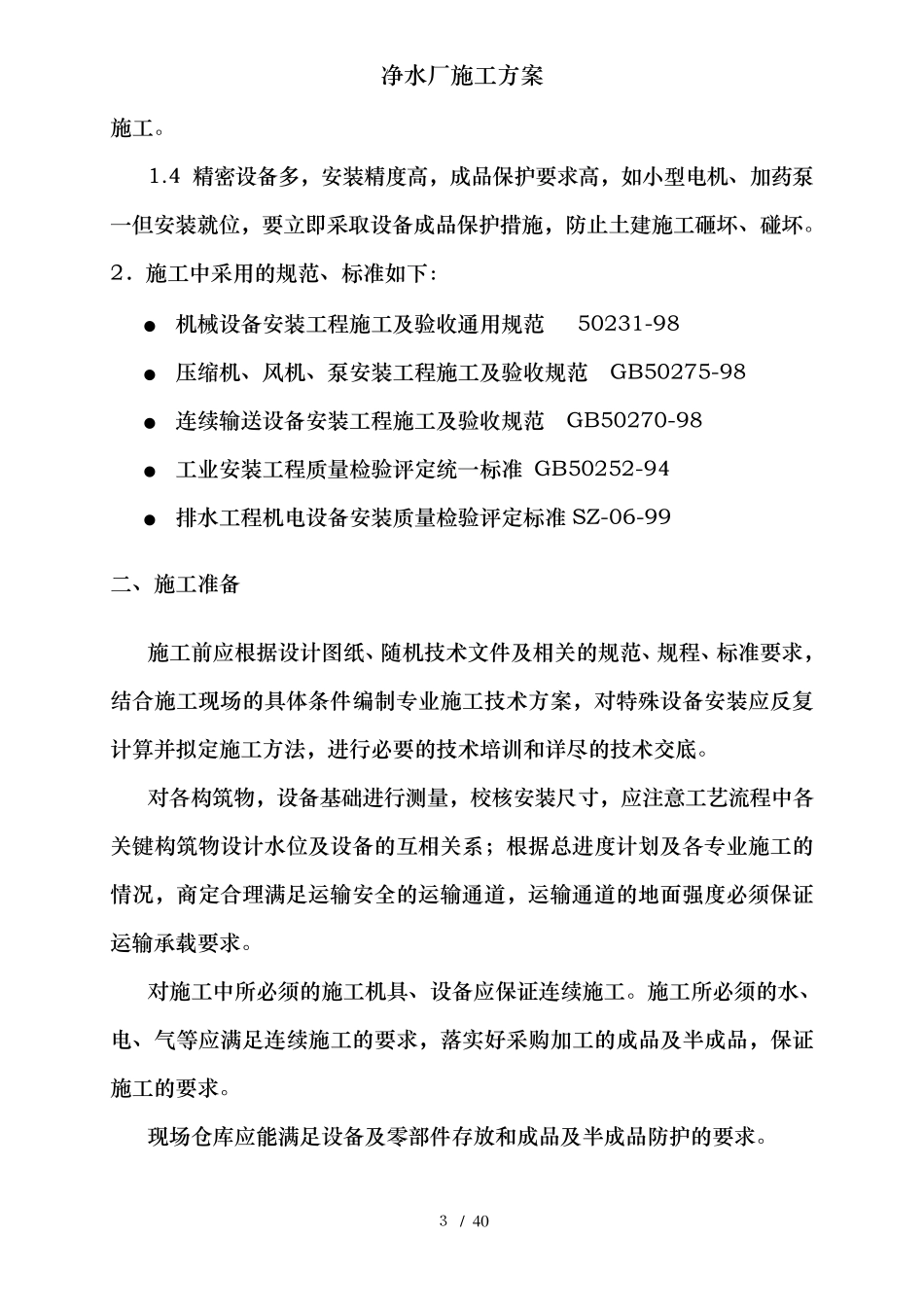

净 水 厂 施 工 方 案 １ / 4 0 曹 妃 甸 煤 码 头 起 步 工 程 净水处理工 程 设 备 安 装 工 程 施 工 方 案 天 津 一 航 安 装 工 程 有 限 公 司 2009-4 净水厂施工方案 ２ / 4 0 第一章 工程概况 本净水厂主要用于煤码头，为生产、生活提供饮用水。净水站设计处理能力 2000m3/d,净水处理工艺采用净化+超滤工艺。 本工程中主要安装的设备有全自动净水器、活性炭过滤器、超滤装置、水泵及加药设备等。主要工艺流程如下： 调节池→原水泵→管道混合器→全自动净水器→中间水池→循环水泵→活性炭过滤器→保安过滤器→超滤装置→用水点 第二章 主要工程施工方法 安装原则：先地下后地上； 先主(干)线后支线；先预制后安装；先设备后管道；先吹除后试压；先防腐后绝热；先检查后隐蔽。 一、设备安装工程主要内容 本工程中主要安装的设备有全自动净水器、活性炭过滤器、加药装置、超滤装置、清洗罐、水泵、管路、电控等。 1．安装工程难点、重点分析 1.1安装工程中，部分设备体积较大，如全自动净水器、活性炭过滤器等，安装时要用吊装设备或特殊措施。 1.2本工程工艺复杂，特别超滤装置系统的配管。因为配管工序多，质量要求高。因此，要求配管工作有熟练的操作技能。 1.3交叉作业多，各种设备安装及配管及土建施工相互交叉、相互穿插净 水 厂 施 工 方 案 ３ / 4 0 施 工 。 1.4 精 密 设 备 多 ， 安 装 精 度 高 ， 成 品 保 护 要 求 高 ， 如 小 型 电 机 、 加 药 泵一 但 安 装 就 位 ， 要 立 即 采 取 设 备 成 品 保 护 措 施 ， 防 止 土 建 施 工 砸 坏 、 碰 坏 。 2． 施 工 中 采 用 的 规 范 、 标 准 如 下 ： 机 械 设 备 安 装 工 程 施 工 及 验 收 通 用 规 范 50231-98 压 缩 机 、 风 机 、 泵 安 装 工 程 施 工 及 验 收 规 范 GB50275-98 连 续 输 送 设 备 安 装 工 程 施 工 及 验 收 规 范 GB50270-98 工 业 安 装 工 程 质 量 检 验 评 定 统 一 标 准 GB50252-94 排 水 工 程 机 电 设 备 安 装 质 量 检 验 评 定 标 准 SZ-06-99 二 、 施 工 准 备 施 工 前 应 根 据 设 计 图 纸 、随 机 技 术 文 件...
