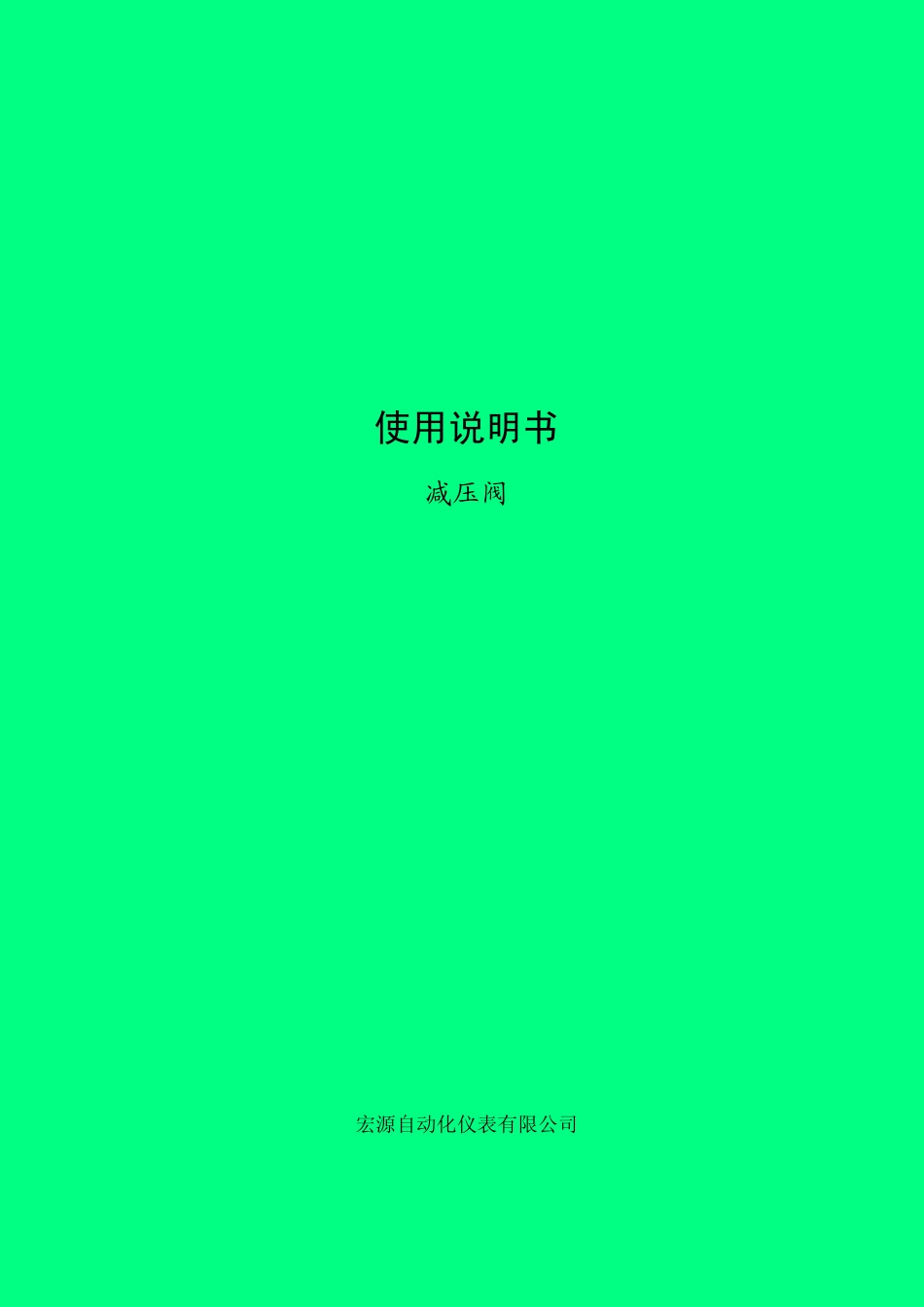

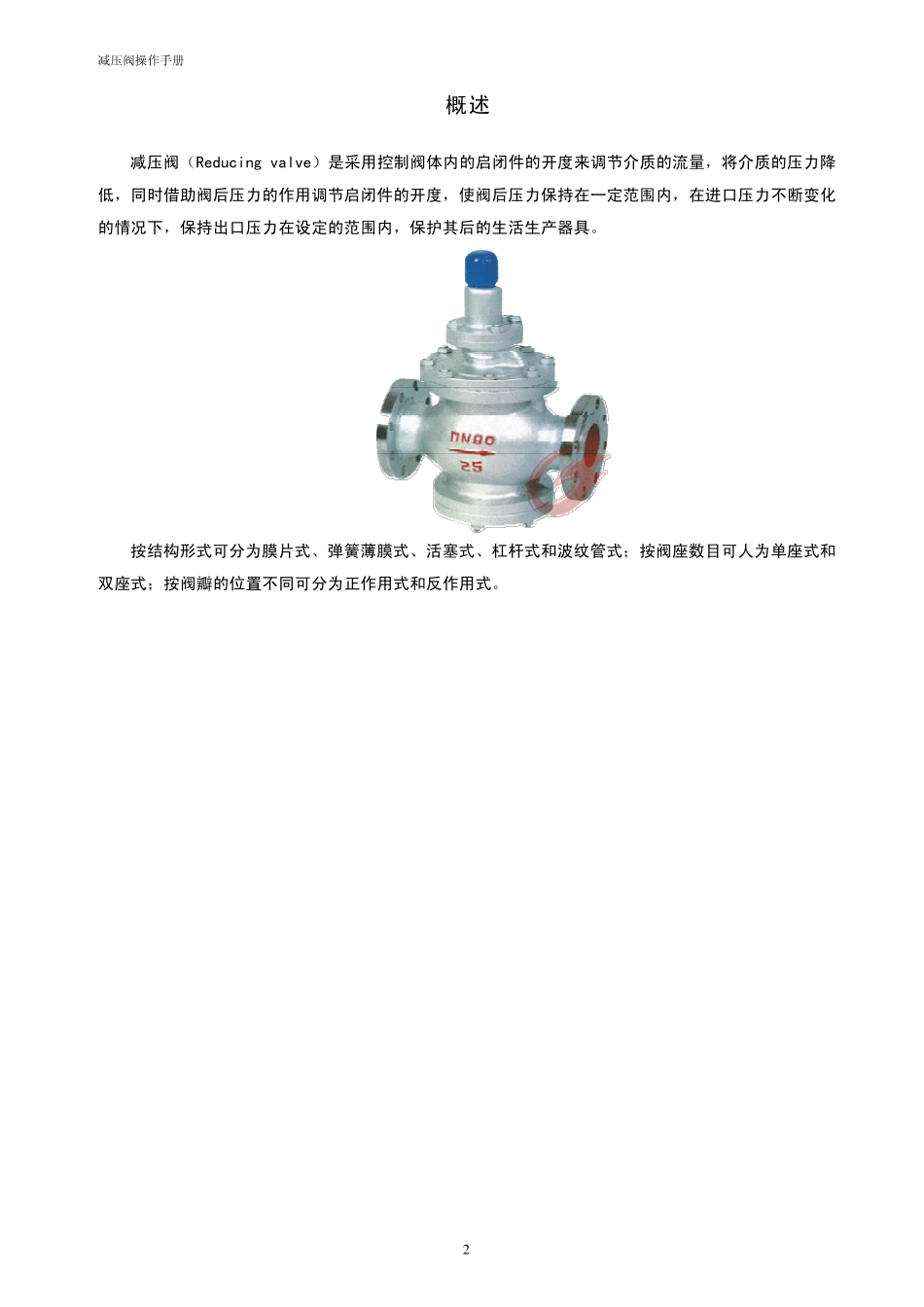

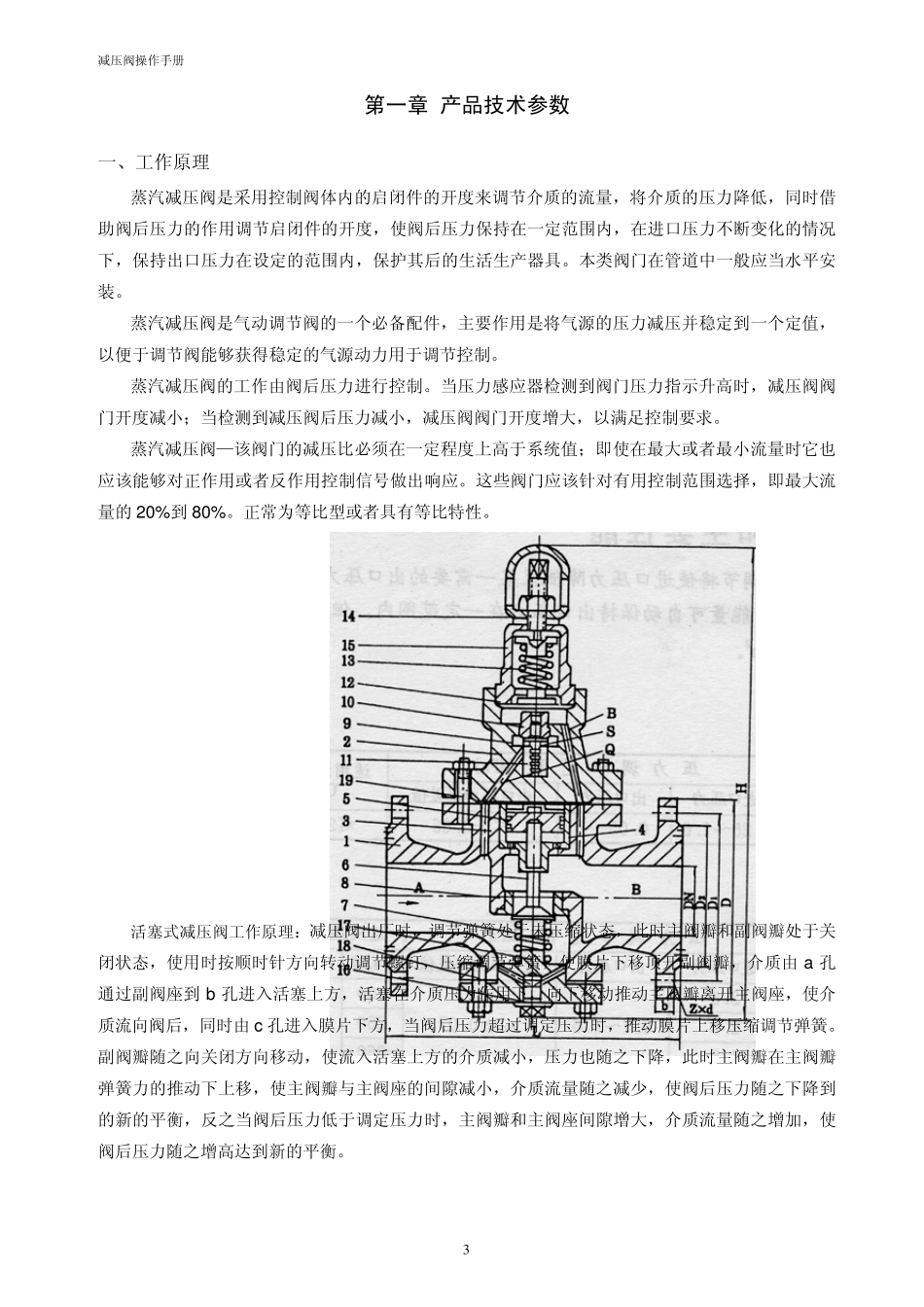

使用说明书 减压阀 宏源自动化仪表有限公司 减压阀操作手册 2 概述 减压阀(Reducing valve)是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。 按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。 减压阀操作手册 3 第一章 产品技术参数 一、工作原理 蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。 蒸汽减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。 蒸汽减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。 蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值;即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择,即最大流量的20%到80%。正常为等比型或者具有等比特性。 活塞式减压阀工作原理:减压阀出厂时,调节弹簧处于未压缩 状 态 ,此 时主阀瓣 和 副 阀瓣 处于关闭状 态 ,使用时按 顺 时针方 向 转 动调节螺 钉 ,压缩 调节弹簧,使膜 片 下移 顶 开副 阀瓣 ,介质由a 孔通 过 副 阀座 到b 孔 进入 活塞上方 ,活塞在介质压力作用下,向 下移 动推 动主阀瓣 离 开主阀座 ,使介质流向 阀后,同时由c 孔 进入 膜 片 下方 ,当阀后压力超 过 调定压力时,推 动膜 片 上移 压缩 调节弹簧。副 阀瓣 随 之 向 关 闭方 向 移 动,使流入 活塞上方 的介质减小,压力也随 之 下降,此 时主阀瓣 在主阀瓣弹簧力的推 动下上移 ,使主阀瓣 与 主阀座 的间 隙 减小,介质流量随 之 减少 ,使阀后压力随 之 下降到的新 的平衡 ,反之 当阀后压力低于调定压力时,主阀瓣 ...
