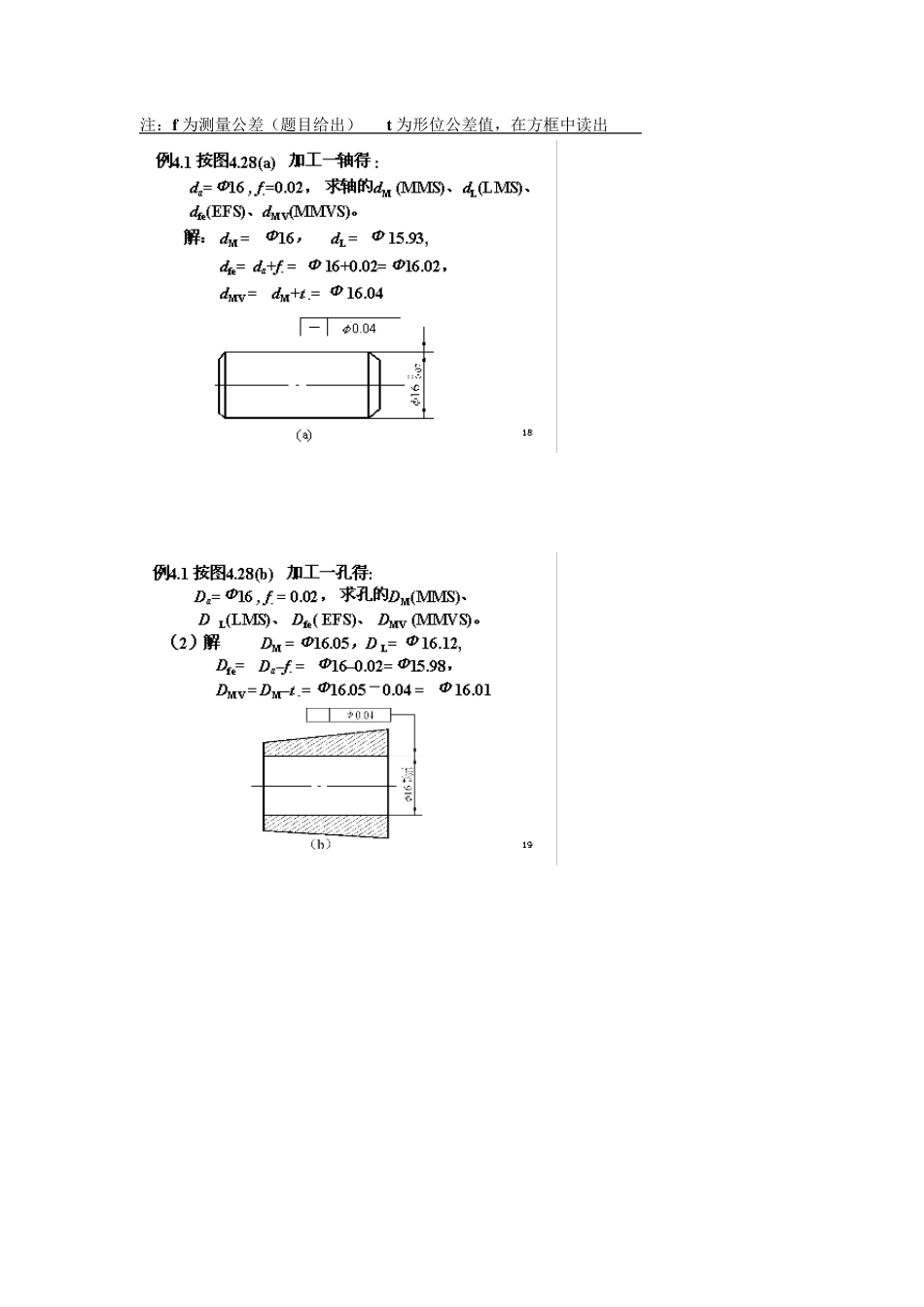

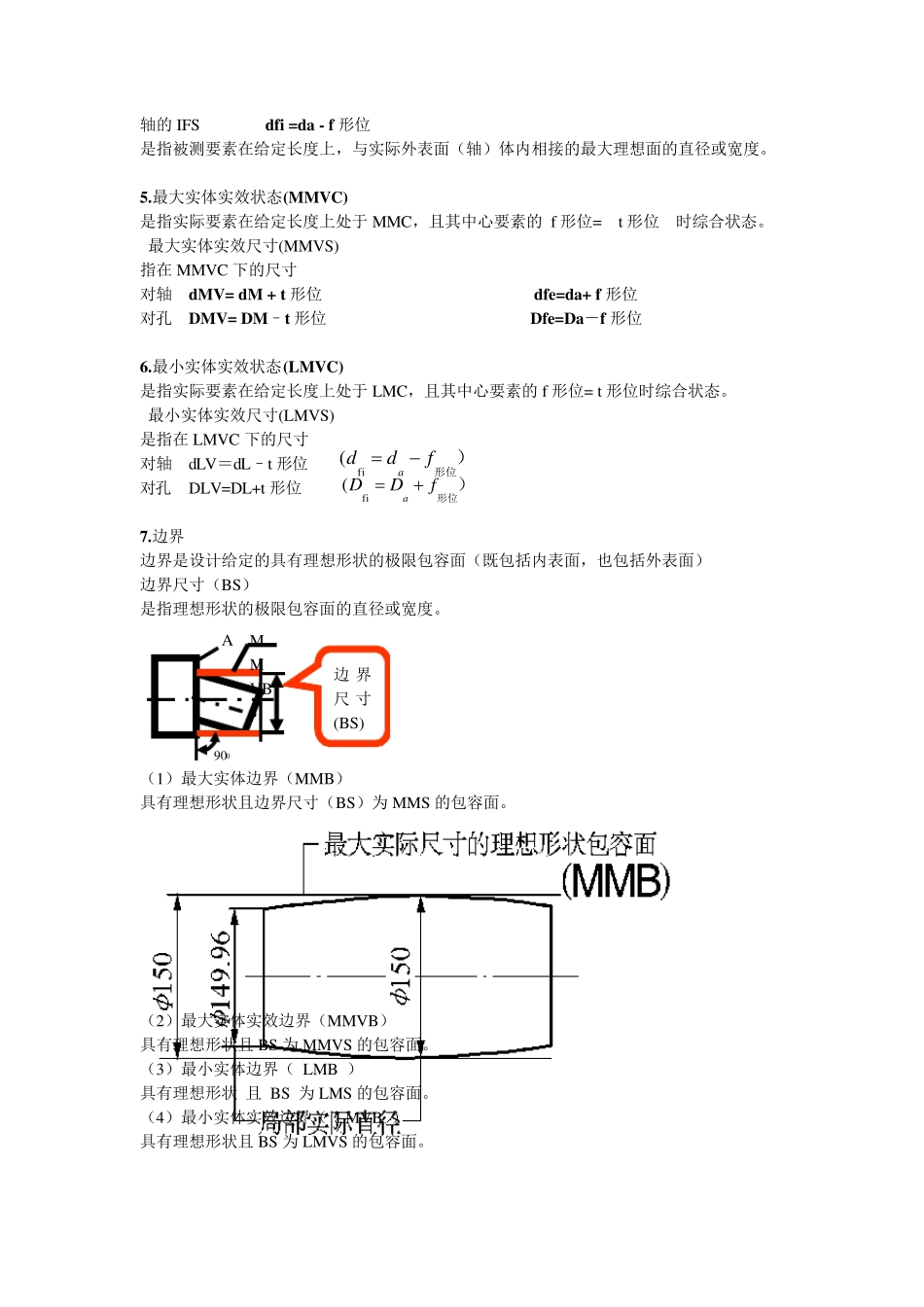

1.最大实体状态(MMC) 是指实际要素在给定长度上处处位于尺寸公差带内,并具有实体最大(即材料最多,重量最重)的状态。 最大实体尺寸DM(MMS) 是指在MMC 下的尺寸,称为 MMS。 2.最小实体状态(LMC) 是指实际要素在给定长度上处处位于尺寸公差带内,并具有实体最小(即材料最少,重量最轻)的状态。 最小实体尺寸 D L(LMS) 是指在LMC 下的尺寸为 LMS。 3.体外作用尺寸(EFS) 孔的EFS Dfe =Da-f 形位 是指被测要素在给定长度上,与实际内表面(孔)体外相接的最大理想面的直径或宽度。 轴的EFS dfe=da + f 形位 是指被测要素在给定长度上,与实际外表面(轴)体外相接的最小理想面的直径或宽度。 4.体内作用尺寸(IFS) 孔的IFS Dfi =Da+ f 形位 是指被测要素在给定长度上,与实际内表面(孔)体内相接的最小理想面的直径或宽度。 Da Dfe f几何 轴的IFS dfi =da - f 形位 是指被测要素在给定长度上,与实际外表面(轴)体内相接的最大理想面的直径或宽度。 5.最大实体实效状态(MMVC) 是指实际要素在给定长度上处于MMC,且其中心要素的 f 形位= t 形位 时综合状态。 最大实体实效尺寸(MMVS) 指在MMVC 下的尺寸 对轴 dMV= dM + t 形位 dfe=da+ f 形位 对孔 DMV= DM–t 形位 Dfe=Da-f 形位 6.最小实体实效状态(LMVC) 是指实际要素在给定长度上处于LMC,且其中心要素的f 形位= t 形位时综合状态。 最小实体实效尺寸(LMVS) 是指在LMVC 下的尺寸 对轴 dLV=dL–t 形位 对孔 DLV=DL+t 形位 7.边界 边界是设计给定的具有理想形状的极限包容面(既包括内表面,也包括外表面) 边界尺寸(BS) 是指理想形状的极限包容面的直径或宽度。 (1)最大实体边界(MMB) 具有理想形状且边界尺寸(BS)为 MMS 的包容面。 (2)最大实体实效边界(MMVB) 具有理想形状且BS 为 MMVS 的包容面。 (3)最小实体边界( LMB ) 具有理想形状 且 BS 为 LMS 的包容面。 (4)最小实体实效边界( LMVB ) 具有理想形状且BS 为 LMVS 的包容面。 )形位fdda fi()形位fDDa fi(A 090MMVB 边 界尺寸(BS) 注:f 为测量公差(题目给出) t 为形位公差值,在方框中读出 作用尺寸与实效尺寸的区别: 作用尺寸是由实际尺寸和形位误差综合形成的,一批零件中各不相同,是一个变量,但就每个实际的轴或孔而言,作用尺寸却是唯一的; 实效尺寸...
