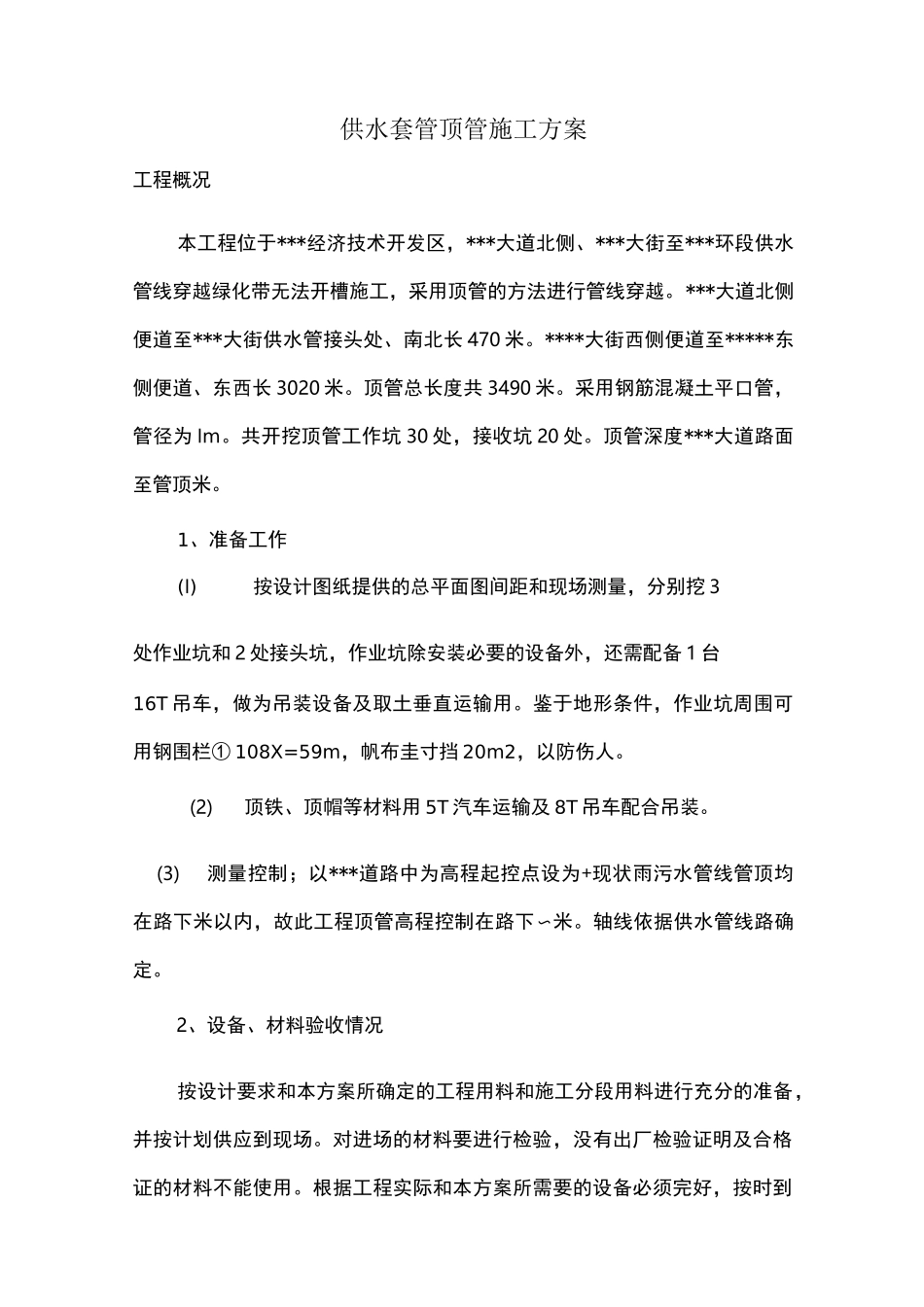

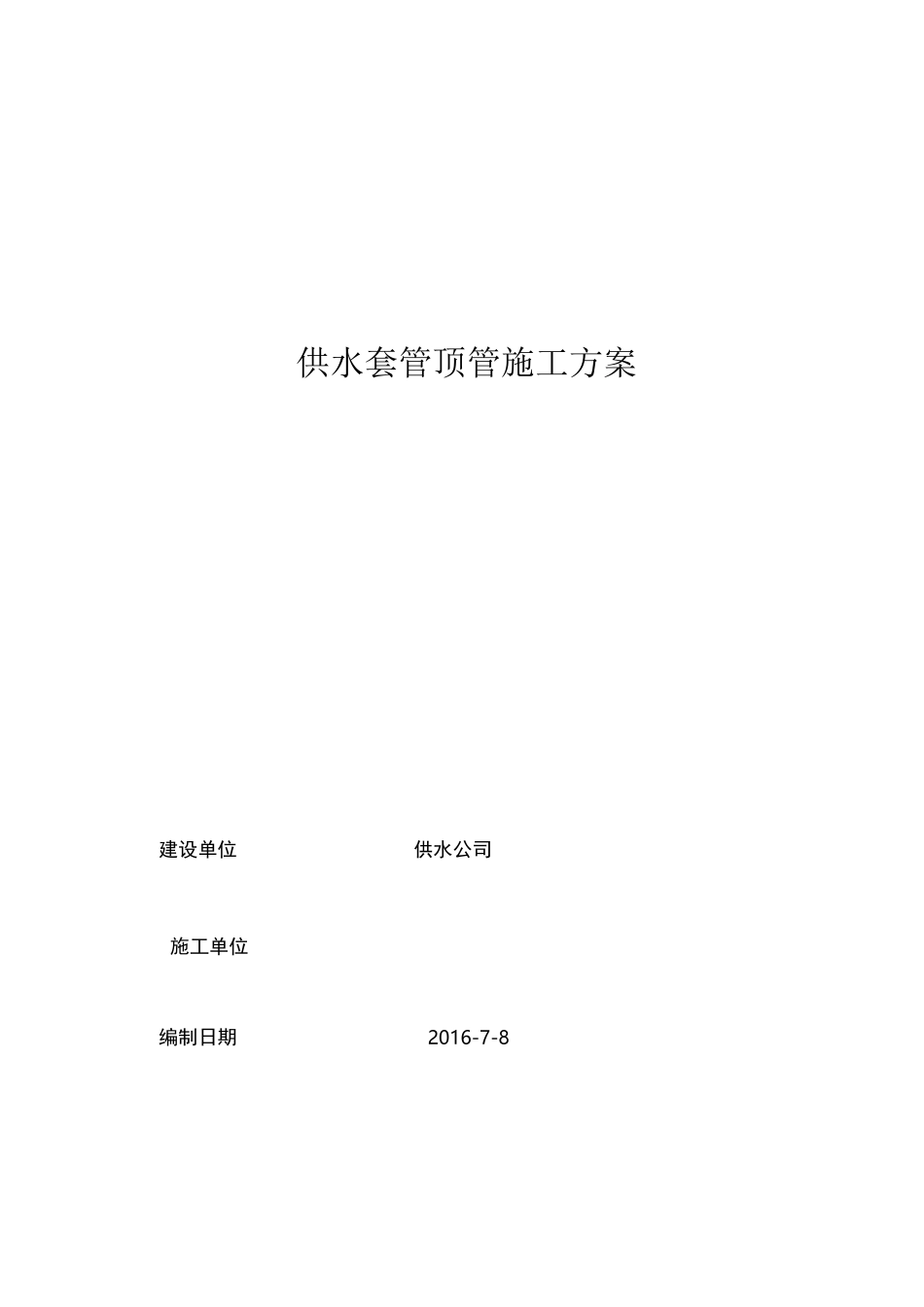

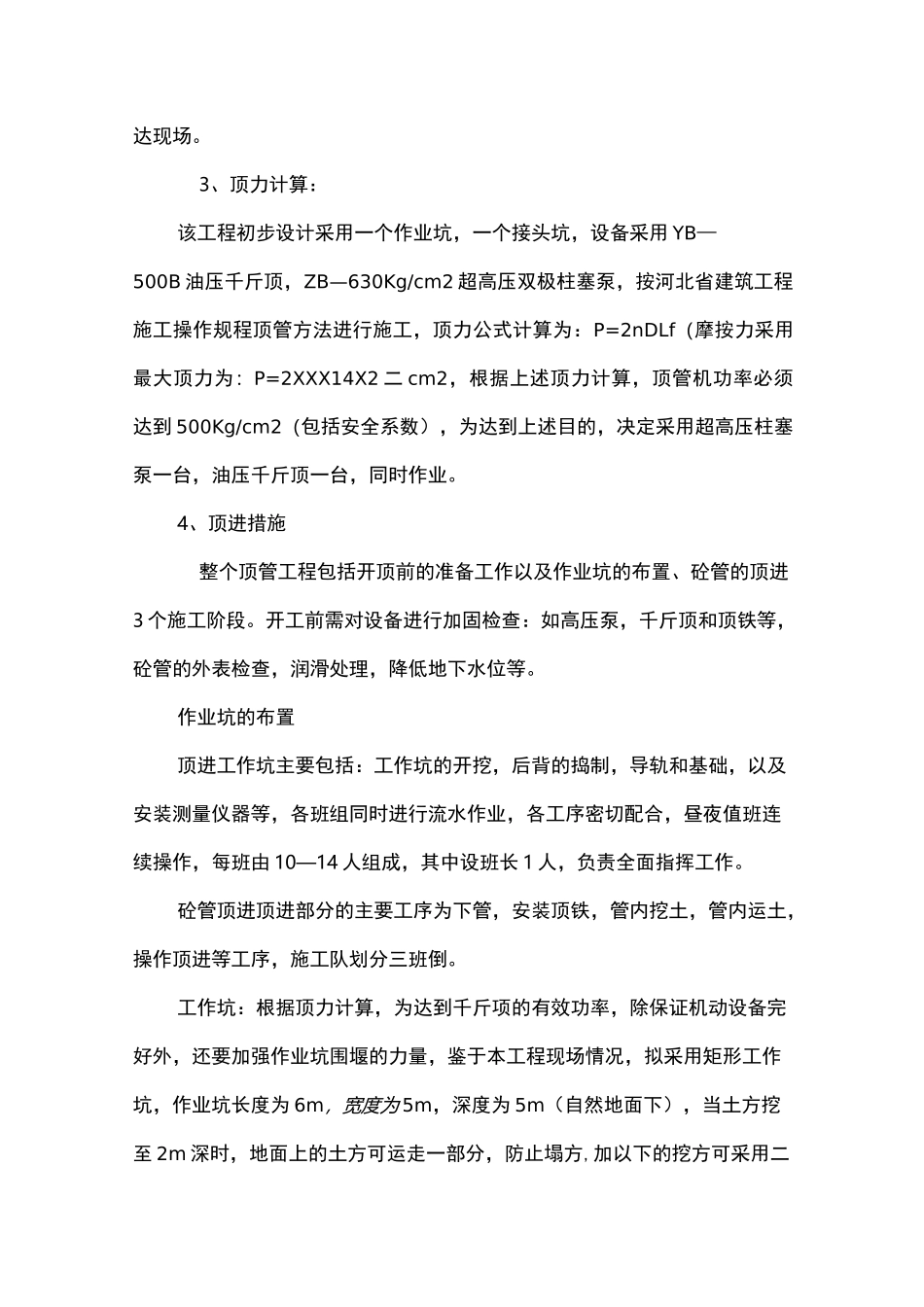

供水套管顶管施工方案建设单位施工单位供水公司编制日期2016-7-8供水套管顶管施工方案工程概况本工程位于***经济技术开发区，***大道北侧、***大街至***环段供水管线穿越绿化带无法开槽施工，采用顶管的方法进行管线穿越。***大道北侧便道至***大街供水管接头处、南北长 470 米。****大街西侧便道至*****东侧便道、东西长 3020 米。顶管总长度共 3490 米。采用钢筋混凝土平口管，管径为 lm。共开挖顶管工作坑 30 处，接收坑 20 处。顶管深度***大道路面至管顶米。1、准备工作(l)按设计图纸提供的总平面图间距和现场测量，分别挖 3处作业坑和 2 处接头坑，作业坑除安装必要的设备外，还需配备 1 台16T 吊车，做为吊装设备及取土垂直运输用。鉴于地形条件，作业坑周围可用钢围栏① 108X=59m，帆布圭寸挡 20m2，以防伤人。(2)顶铁、顶帽等材料用 5T 汽车运输及 8T 吊车配合吊装。(3)测量控制；以***道路中为高程起控点设为+现状雨污水管线管顶均在路下米以内，故此工程顶管高程控制在路下〜米。轴线依据供水管线路确定。2、设备、材料验收情况按设计要求和本方案所确定的工程用料和施工分段用料进行充分的准备，并按计划供应到现场。对进场的材料要进行检验，没有出厂检验证明及合格证的材料不能使用。根据工程实际和本方案所需要的设备必须完好，按时到达现场。3、顶力计算：该工程初步设计采用一个作业坑，一个接头坑，设备采用 YB—500B 油压千斤顶，ZB—630Kg/cm2 超高压双极柱塞泵，按河北省建筑工程施工操作规程顶管方法进行施工，顶力公式计算为：P=2nDLf（摩按力采用最大顶力为：P=2XXX14X2 二 cm2，根据上述顶力计算，顶管机功率必须达到 500Kg/cm2（包括安全系数），为达到上述目的，决定采用超高压柱塞泵一台，油压千斤顶一台，同时作业。4、顶进措施整个顶管工程包括开顶前的准备工作以及作业坑的布置、砼管的顶进3 个施工阶段。开工前需对设备进行加固检查：如高压泵，千斤顶和顶铁等，砼管的外表检查，润滑处理，降低地下水位等。作业坑的布置顶进工作坑主要包括：工作坑的开挖，后背的捣制，导轨和基础，以及安装测量仪器等，各班组同时进行流水作业，各工序密切配合，昼夜值班连续操作，每班由 10—14 人组成，其中设班长 1 人，负责全面指挥工作。砼管顶进顶进部分的主要工序为下管，安装顶铁，管内挖土，管内运土，操作顶进等工序，施工队划分三班倒。工作坑：根据顶力计算，为达到千斤项的有效...
