电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

古城墙修缮施工方案VIP免费

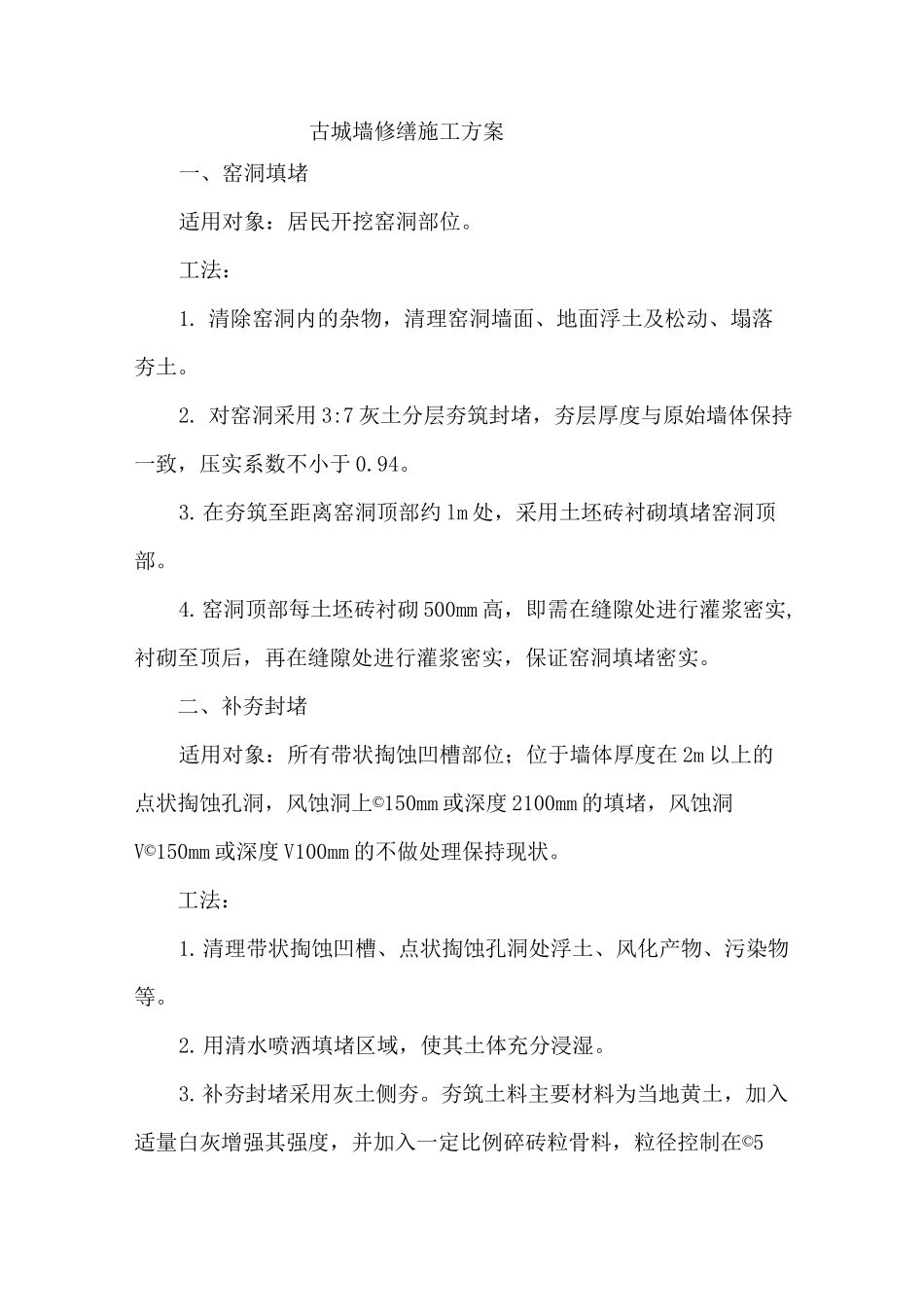

古城墙修缮施工方案_第1页
1/6

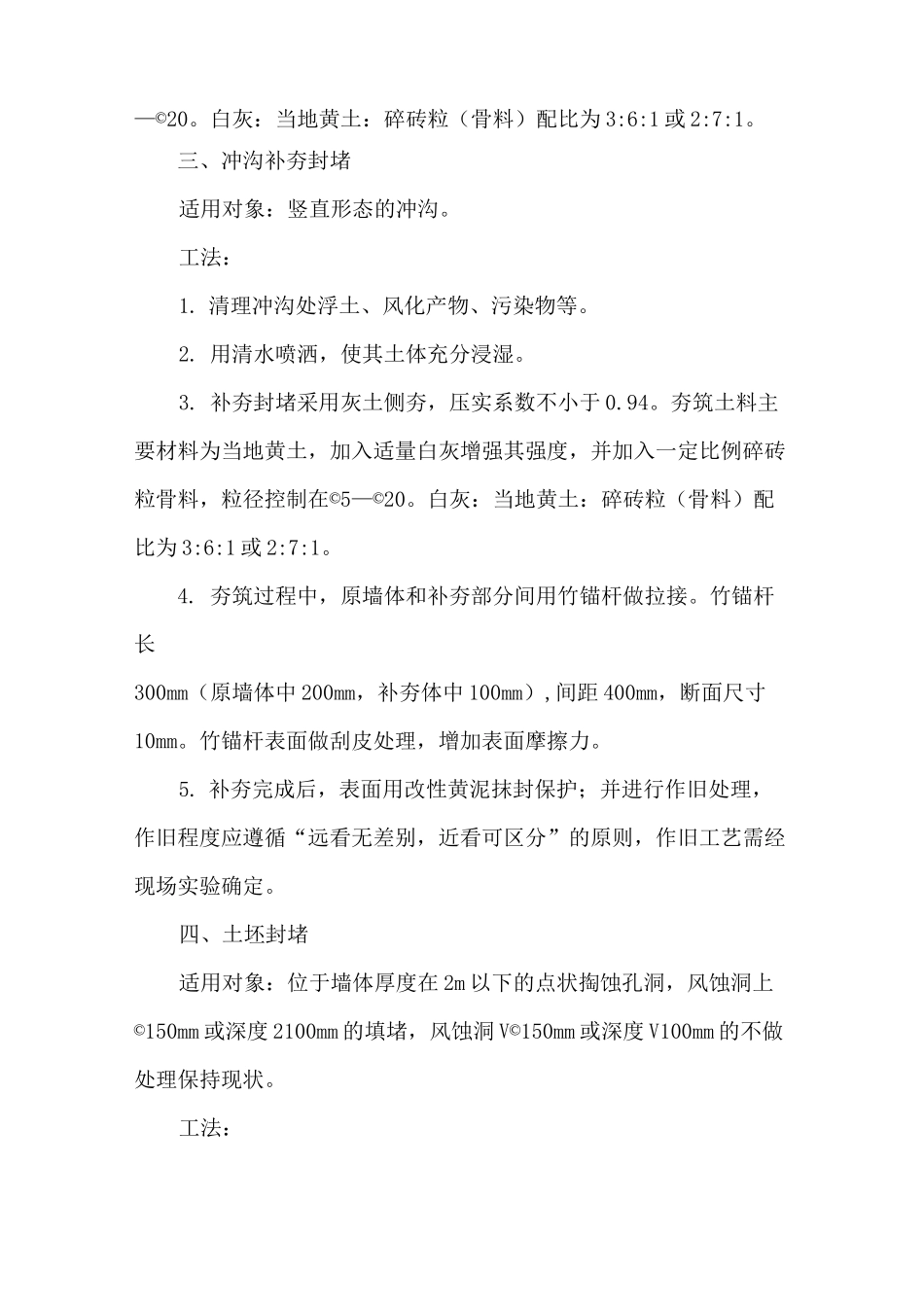

古城墙修缮施工方案_第2页
2/6

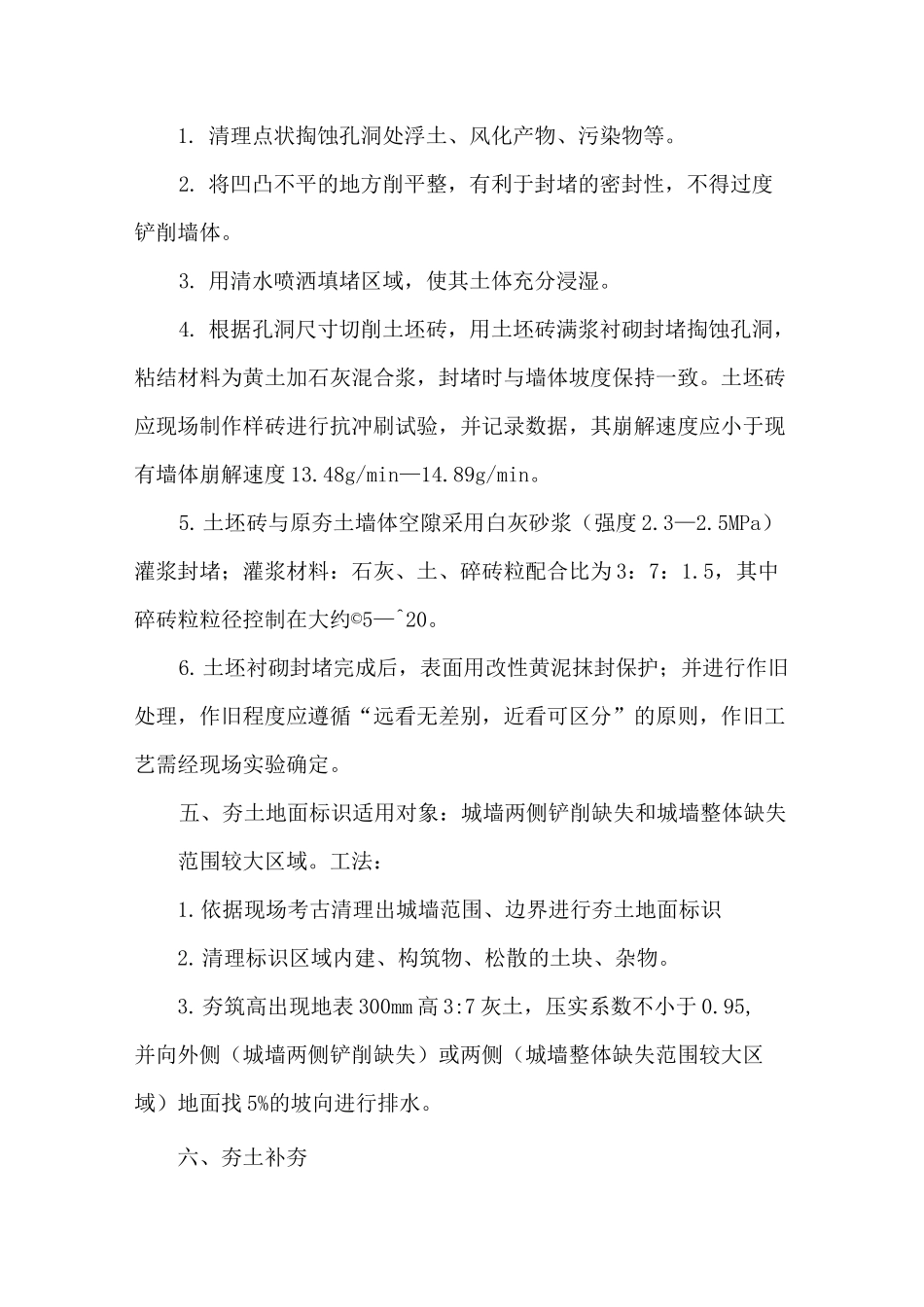

古城墙修缮施工方案_第3页
3/6
古城墙修缮施工方案一、窑洞填堵适用对象:居民开挖窑洞部位。工法:1. 清除窑洞内的杂物,清理窑洞墙面、地面浮土及松动、塌落夯土。2. 对窑洞采用 3:7 灰土分层夯筑封堵,夯层厚度与原始墙体保持一致,压实系数不小于 0.94。3.在夯筑至距离窑洞顶部约 lm 处,采用土坯砖衬砌填堵窑洞顶部。4.窑洞顶部每土坯砖衬砌 500mm 高,即需在缝隙处进行灌浆密实,衬砌至顶后,再在缝隙处进行灌浆密实,保证窑洞填堵密实。二、补夯封堵适用对象:所有带状掏蚀凹槽部位;位于墙体厚度在 2m 以上的点状掏蚀孔洞,风蚀洞上©150mm 或深度 2100mm 的填堵,风蚀洞V©150mm 或深度 V100mm 的不做处理保持现状。工法:1.清理带状掏蚀凹槽、点状掏蚀孔洞处浮土、风化产物、污染物等。2.用清水喷洒填堵区域,使其土体充分浸湿。3.补夯封堵采用灰土侧夯。夯筑土料主要材料为当地黄土,加入适量白灰增强其强度,并加入一定比例碎砖粒骨料,粒径控制在©5—©20。白灰:当地黄土:碎砖粒(骨料)配比为 3:6:1 或 2:7:1。三、冲沟补夯封堵适用对象:竖直形态的冲沟。工法:1. 清理冲沟处浮土、风化产物、污染物等。2. 用清水喷洒,使其土体充分浸湿。3. 补夯封堵采用灰土侧夯,压实系数不小于 0.94。夯筑土料主要材料为当地黄土,加入适量白灰增强其强度,并加入一定比例碎砖粒骨料,粒径控制在©5—©20。白灰:当地黄土:碎砖粒(骨料)配比为 3:6:1 或 2:7:1。4. 夯筑过程中,原墙体和补夯部分间用竹锚杆做拉接。竹锚杆长300mm(原墙体中 200mm,补夯体中 100mm),间距 400mm,断面尺寸10mm。竹锚杆表面做刮皮处理,增加表面摩擦力。5. 补夯完成后,表面用改性黄泥抹封保护;并进行作旧处理,作旧程度应遵循“远看无差别,近看可区分”的原则,作旧工艺需经现场实验确定。四、土坯封堵适用对象:位于墙体厚度在 2m 以下的点状掏蚀孔洞,风蚀洞上©150mm 或深度 2100mm 的填堵,风蚀洞 V©150mm 或深度 V100mm 的不做处理保持现状。工法:1. 清理点状掏蚀孔洞处浮土、风化产物、污染物等。2. 将凹凸不平的地方削平整,有利于封堵的密封性,不得过度铲削墙体。3. 用清水喷洒填堵区域,使其土体充分浸湿。4. 根据孔洞尺寸切削土坯砖,用土坯砖满浆衬砌封堵掏蚀孔洞,粘结材料为黄土加石灰混合浆,封堵时与墙体坡度保持一致。土坯砖应现场制作样砖进行抗冲刷试验,并记录数据,其崩解速度应小于现有墙体崩解速度 13.48g/min...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

古城墙修缮施工方案

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
