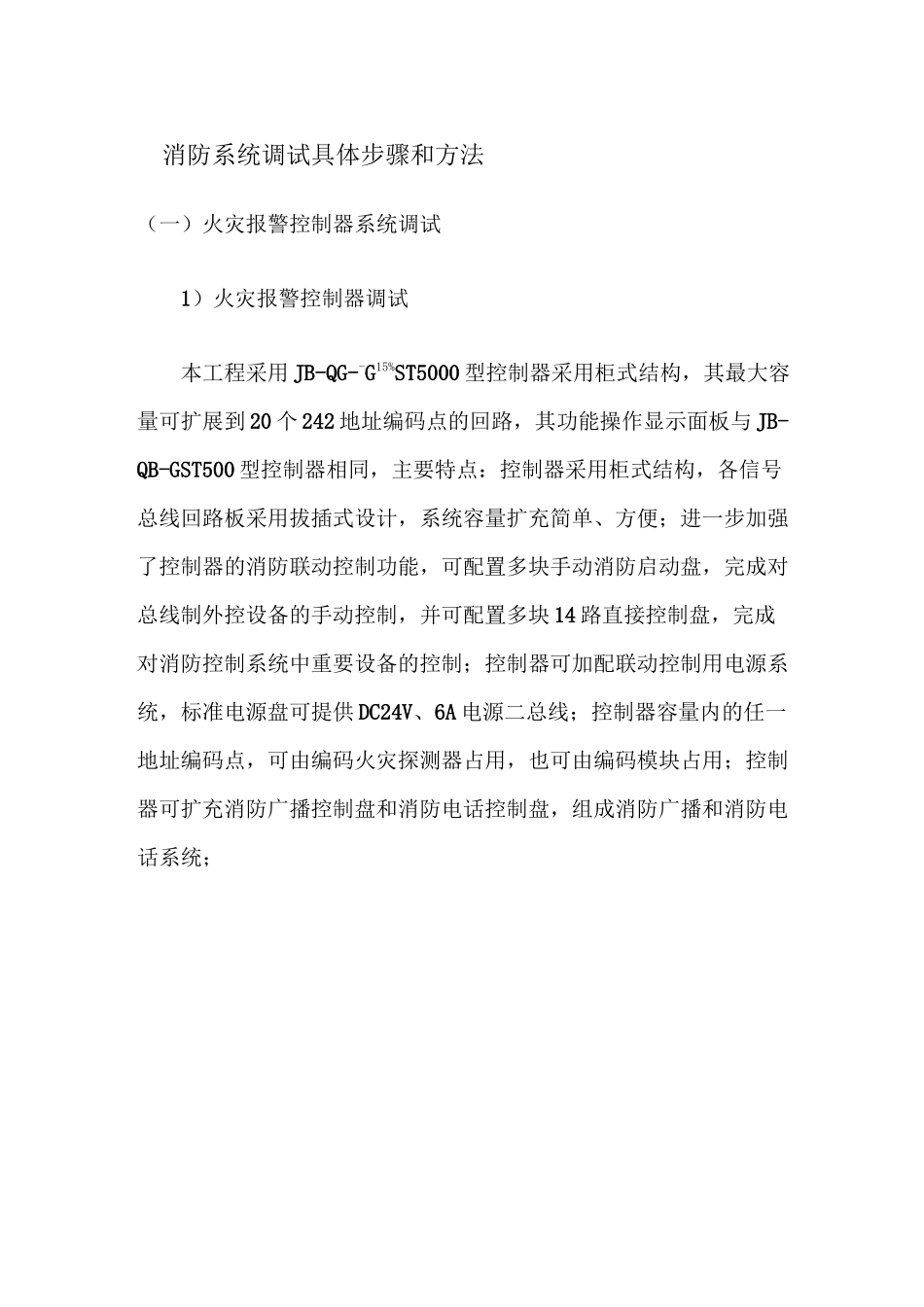

消防系统调试具体步骤和方法（一）火灾报警控制器系统调试1）火灾报警控制器调试本工程采用 JB-QG--G15%ST5000 型控制器采用柜式结构，其最大容量可扩展到 20 个 242 地址编码点的回路，其功能操作显示面板与 JB-QB-GST500 型控制器相同，主要特点：控制器采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；进一步加强了控制器的消防联动控制功能，可配置多块手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块 14 路直接控制盘，完成对消防控制系统中重要设备的控制；控制器可加配联动控制用电源系统，标准电源盘可提供 DC24V、6A 电源二总线；控制器容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；控制器可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；调试前应切断火灾报警控制器的所有外部控制连线海湾报警控制器回路输出电压为 17V-23V 脉冲电压，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后，方可接通电源。检查数量：全数检查。检验方法；观察检查。按现行国家标准《火灾报警控制器》GB4717 的有关要求对控制器进行下列功能检查并记录：a.检查自检功能和操作级别。使控制器与探测器之间的连线断路和短路，控制器应在 100s 内发出故障信号（短路时发出火灾报警值号除外）；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在 lmin 内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能。b 检查消音和复位功能。c 使控制器与备用电源之间的连线断路和短路，控制器应在 100s 内发出故障信号。d 检查屏蔽功能。e 使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。f 使任一总线回路上不少于 10 只的火灾探测器同时处于火灾报警状态，检查控制器的负载功能。g 检查主、备电源的自动转换功能，并在备电工作状态下重复本条第 7款检查。9 检查控制器特有的其他功能。检查数量：全数检查。检验方法：观察检查、仪表测量。h 依次将其他回路与火灾报警控制器相连接，检查数量：全数检查。检验方法：观察检查、仪表测量。2）点型感烟、感温火灾探测器调试通过火灾报警控制器的显示屏模拟火灾（通过烟枪模拟烟雾）、故障的方法，逐个检查每只火灾探测器的报警功能，a、探测器模拟火灾，通过显示屏实时监控应...
