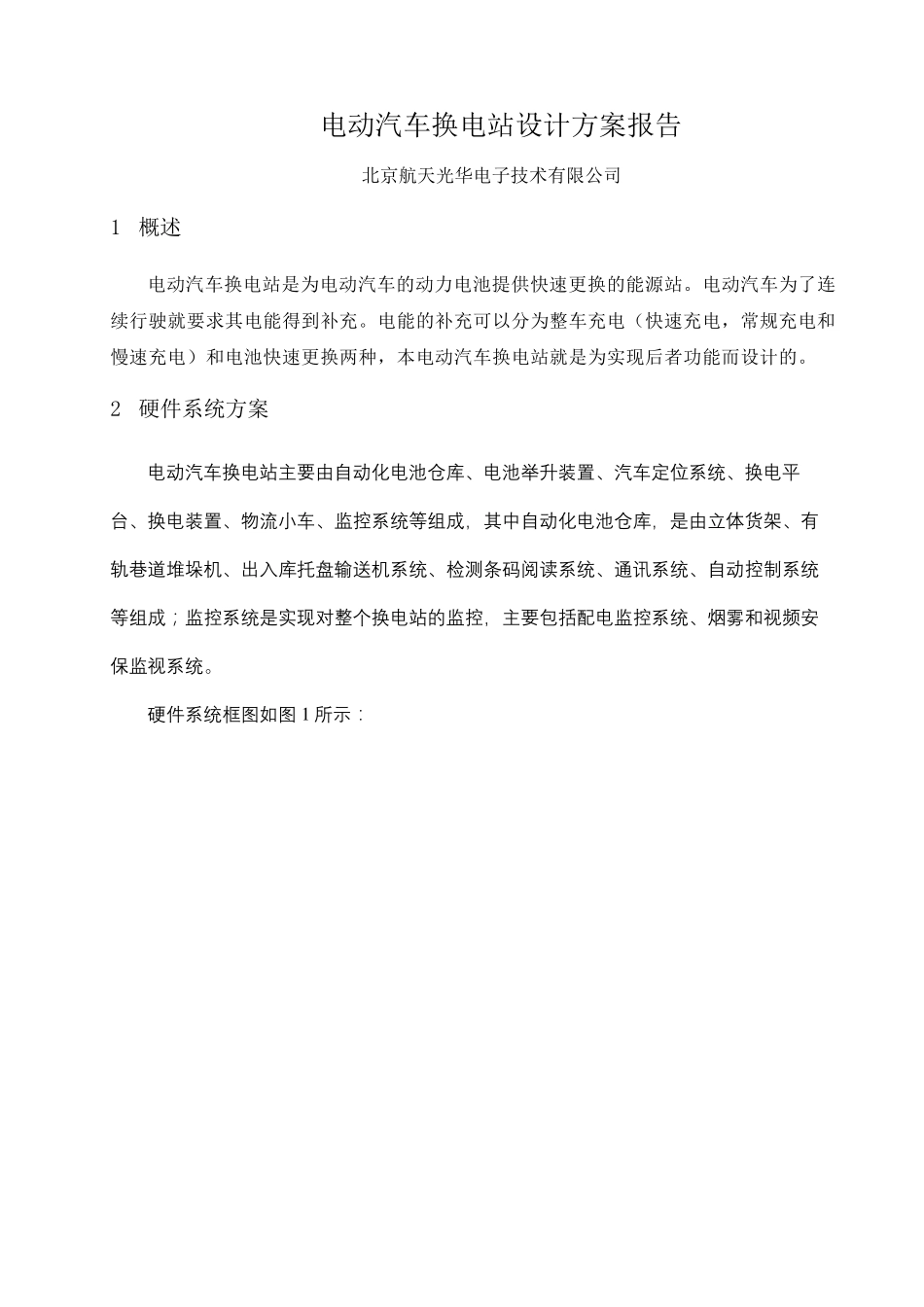

电动 汽车换电站设计方案( 总4 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本 页 仅 作 为文 档 封 面 ， 使 用 请 直 接 删 除 电动汽车换电站设计方案报告 北京航天光华电子技术有限公司 1 概述 电动汽车换电站是为电动汽车的动力电池提供快速更换的能源站。电动汽车为了连续行驶就要求其电能得到补充。电能的补充可以分为整车充电（快速充电，常规充电和慢速充电）和电池快速更换两种，本电动汽车换电站就是为实现后者功能而设计的。 2 硬件系统方案 电 动 汽 车 换 电 站 主 要 由 自 动 化 电 池 仓 库 、电 池 举 升 装 置 、汽 车 定 位 系 统 、换 电 平台 、换 电 装 置 、物 流 小 车 、监 控 系 统 等 组 成 ， 其 中 自 动 化 电 池 仓 库 ， 是 由 立 体 货 架 、有轨 巷 道 堆 垛 机 、出 入 库 托 盘 输 送 机 系 统 、检 测 条 码 阅 读 系 统 、通 讯 系 统 、自 动 控 制 系 统等 组 成 ； 监 控 系 统 是 实 现 对 整 个 换 电 站 的 监 控 ， 主 要 包 括 配 电 监 控 系 统 、烟 雾 和 视 频 安保 监 视 系 统 。 硬 件 系 统 框 图 如 图 1 所 示 ： 顾客换电请求刷卡机员工确认换电刷卡机车辆视觉定位系统换电站信息显示屏换电平台换电举升机电池传输带电池举升机自动化电池仓库物流小车信息流物流现场服务器控制柜1控制柜2 图 1 其 中 ， 电 池 举 升 机 、电 池 传 送 带 、换 电 举 升 机 、换 电 平 台 组 成 一 个 换 电 工 位 ， 根 据需 求 ， 一 个 换 电 站 可 建 设 多 个 换 电 工 位 ， 一 套 自 动 化 电 池 仓 库 可 为 若 干 个 换 电 工 位 复位 。 车 辆 视 觉 定 位 效 果 如 图 2~5 所 示 ， 经 测 试 ， 其 中 定 位 误 差 小 于 5mm。 图 2 图 3 图 4 图 5 3 软件方案 根 据 系 统 设 计 ， 换 电 站 软 件 采 用 C/S 架 构 ， 主 要 完 成 对 换 电 流 程 控 制 、换 电 站 信 息 监控 、物 流 配 送 及 本 地 数 据 上 传 等 功 能 ， 其 中 换 电 部 分 软 件 控 制 流 程 图 如 图 6 所 示 。 电动汽车换电...
