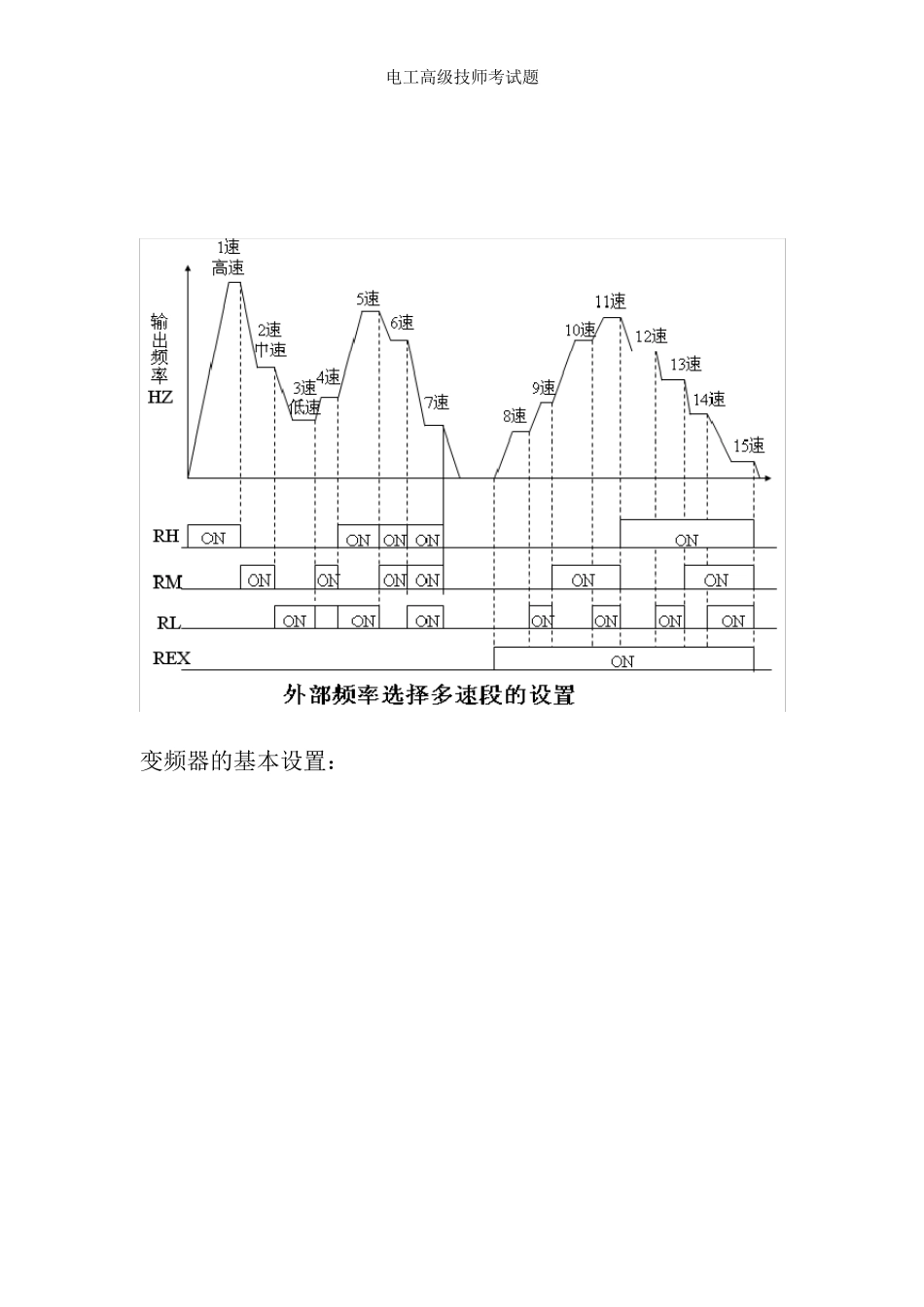

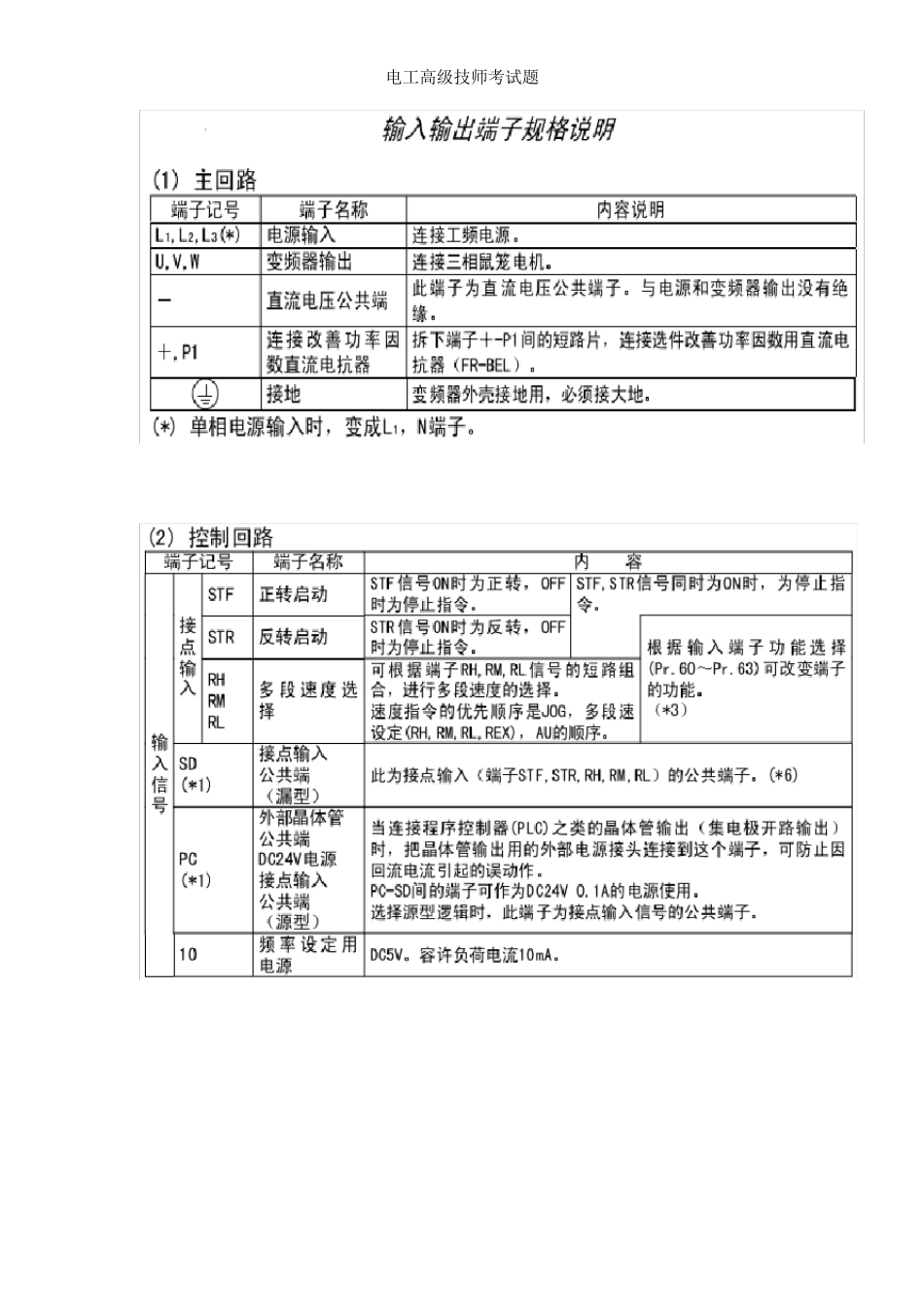

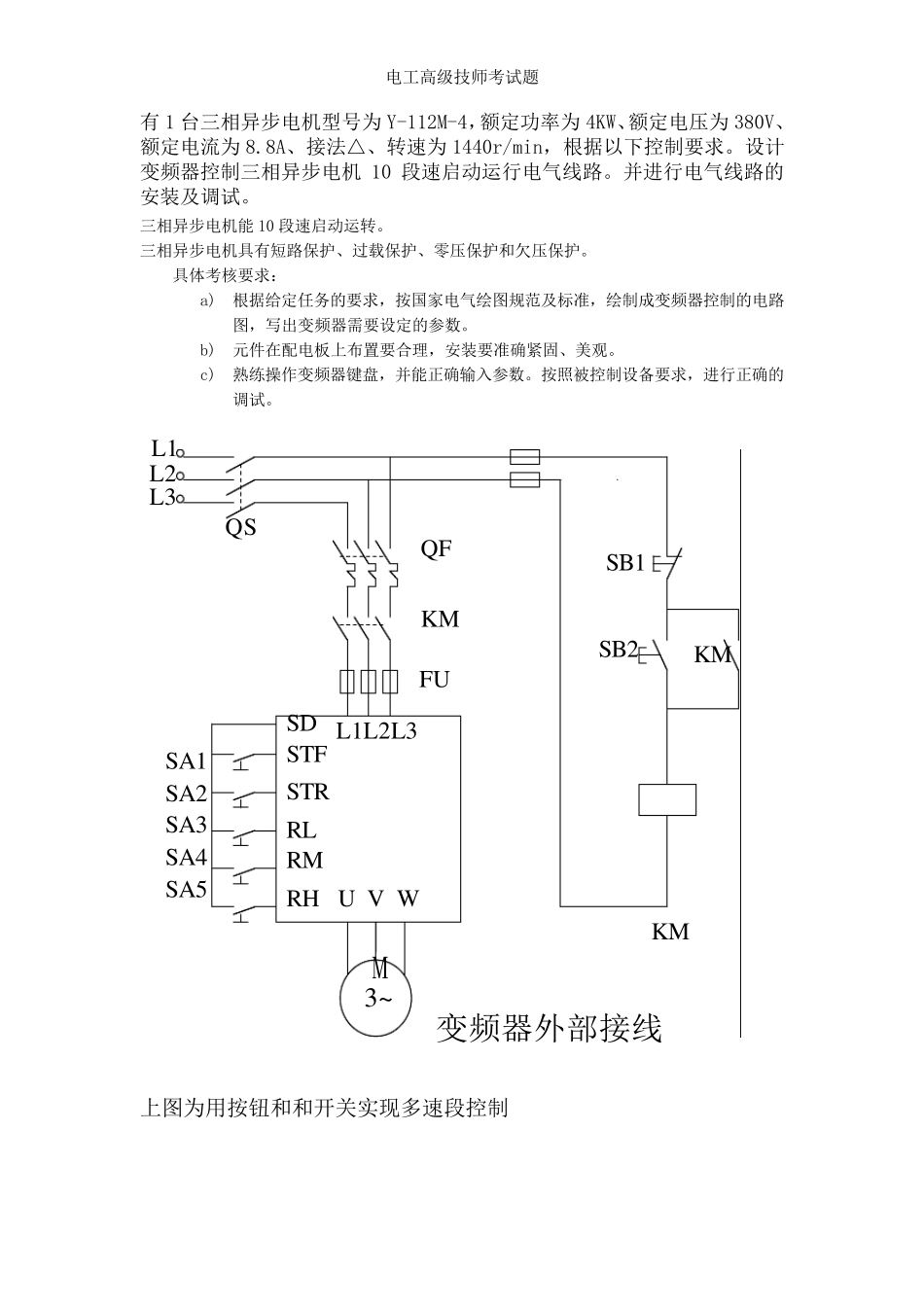

电工高级技师考试题 SDRLSA1L1STRSTFRMRHL1L2L3U V WM3~SA2SA3SA4SA5QFKMFUQSSB1SB2KMKML2L3变频器外部接线有1 台三相异步电机型号为Y-112M-4，额定功率为4KW、额定电压为380V、额定电流为8.8A、接法△、转速为1440r/min，根据以下控制要求。设计变频器控制三相异步电机10 段速启动运行电气线路。并进行电气线路的安装及调试。 三相异步电机能10 段速启动运转。 三相异步电机具有短路保护、过载保护、零压保护和欠压保护。 具体考核要求： a) 根据给定任务的要求，按国家电气绘图规范及标准，绘制成变频器控制的电路图，写出变频器需要设定的参数。 b) 元件在配电板上布置要合理，安装要准确紧固、美观。 c) 熟练操作变频器键盘，并能正确输入参数。按照被控制设备要求，进行正确的调试。 上图为用按钮和和开关实现多速段控制 电工高级技师考试题 变频器的基本设置： 电工高级技师考试题 电工高级技师考试题 电工高级技师考试题 电工高级技师考试题 运行模式选择 P79 电工高级技师考试题 电工高级技师考试题 电工高级技师考试题 采用PLC 及变频器实现自动多速段控制 1、 PLC 及变频器的电气接线： 2、 PLC 的地址单元： 输入端子： 输出端子： 停止按钮SB1---X000 电机正转控制信号Y000---STF 起动按钮SB2---X001 电机正转或多速段控制信号Y001--STR 电机低速运行Y002--RL 电机中速运行Y003--RM 电机高速运行Y002--RH 电工高级技师考试题 3、 PLC 程序设计： 电工高级技师考试题 电工高级技师考试题
