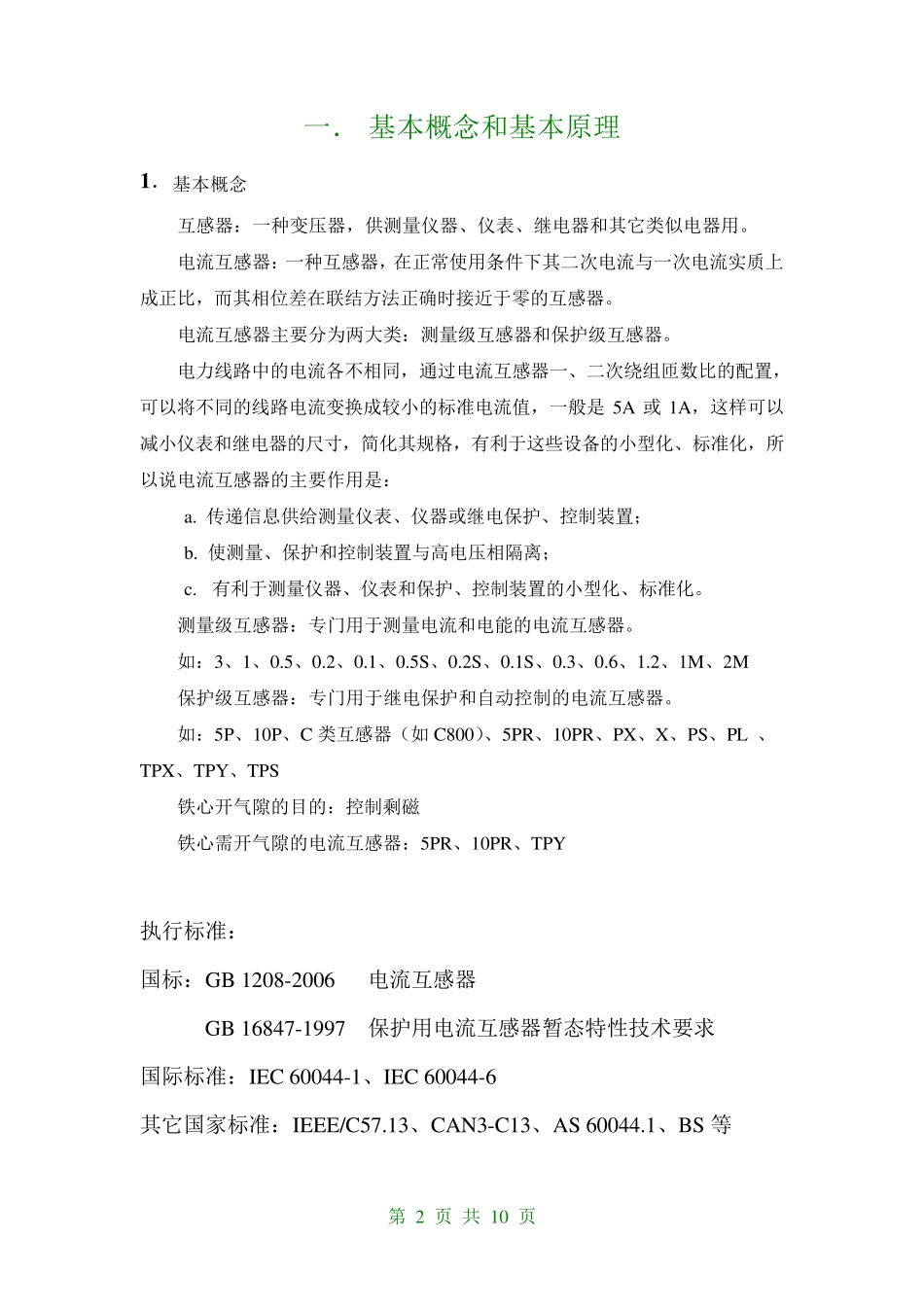

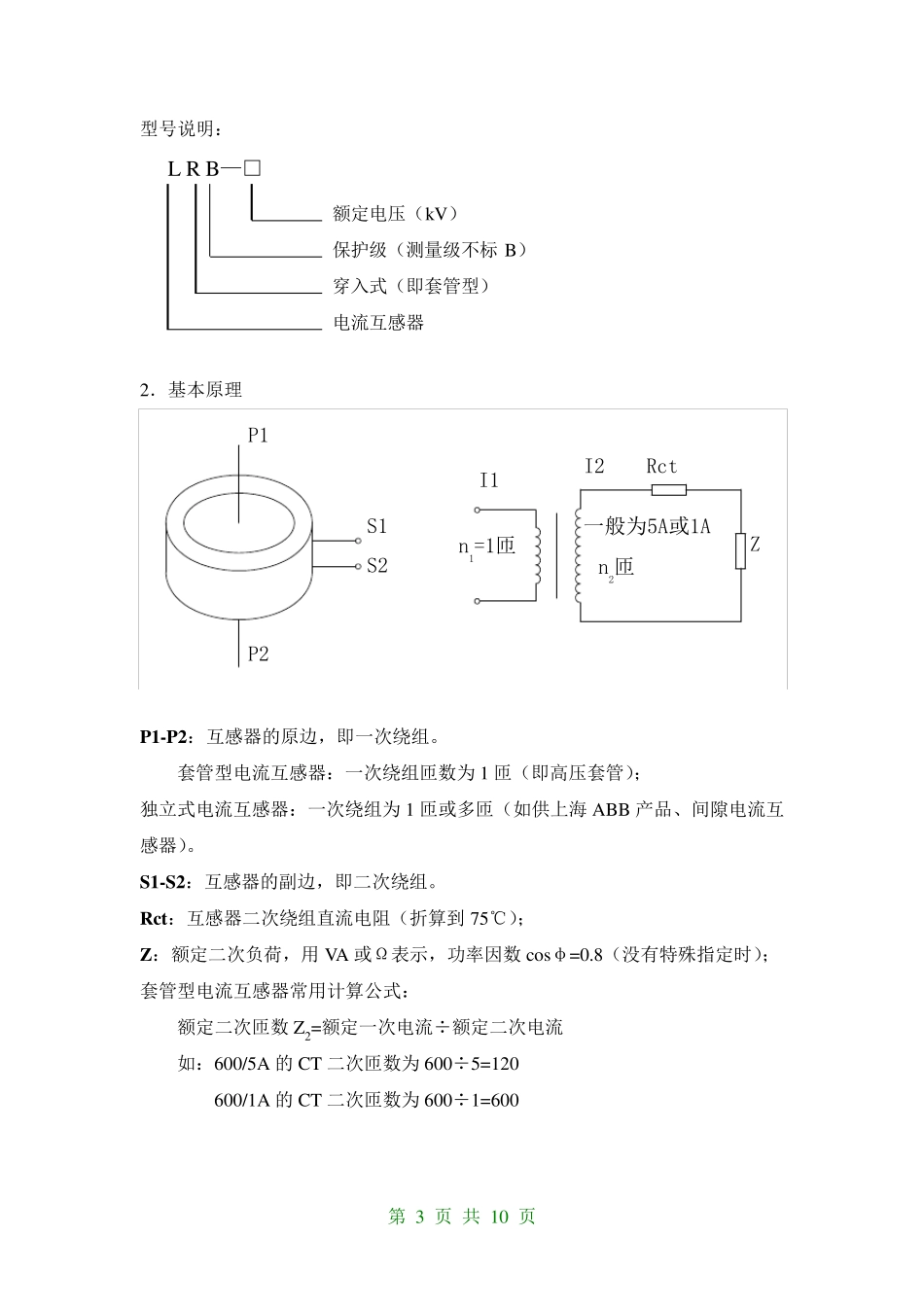

第 1 页 共 10 页 电流互感器 第 2 页 共 10 页 一． 基本概念和基本原理 1．基本概念 互感器：一种变压器，供测量仪器、仪表、继电器和其它类似电器用。 电流互感器：一种互感器，在正常使用条件下其二次电流与一次电流实质上成正比，而其相位差在联结方法正确时接近于零的互感器。 电流互感器主要分为两大类：测量级互感器和保护级互感器。 电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是5A 或1A，这样可以减小仪表和继电器的尺寸，简化其规格，有利于这些设备的小型化、标准化，所以说电流互感器的主要作用是： a. 传递信息供给测量仪表、仪器或继电保护、控制装置； b. 使测量、保护和控制装置与高电压相隔离； c. 有利于测量仪器、仪表和保护、控制装置的小型化、标准化。 测量级互感器：专门用于测量电流和电能的电流互感器。 如：3、1、0.5、0.2、0.1、0.5S、0.2S、0.1S、0.3、0.6、1.2、1M、2M 保护级互感器：专门用于继电保护和自动控制的电流互感器。 如：5P、10P、C 类互感器（如C800）、5PR、10PR、PX、X、PS、PL 、TPX、TPY、TPS 铁心开气隙的目的：控制剩磁 铁心需开气隙的电流互感器：5PR、10PR、TPY 执行标准： 国标：GB 1208-2006 电流互感器 GB 16847-1997 保护用电流互感器暂态特性技术要求 国际标准：IEC 60044-1、IEC 60044-6 其它国家标准：IEEE/C57.13、CAN3-C13、AS 60044.1、BS 等 第 3 页 共 10 页 型号说明： L R B—□ 额定电压（kV） 保护级（测量级不标B） 穿入式（即套管型） 电流互感器 2．基本原理 P1-P2：互感器的原边，即一次绕组。 套管型电流互感器：一次绕组匝数为1 匝（即高压套管）； 独立式电流互感器：一次绕组为1 匝或多匝（如供上海ABB 产品、间隙电流互感器）。 S1-S2：互感器的副边，即二次绕组。 Rct：互感器二次绕组直流电阻（折算到75℃）； Z：额定二次负荷，用VA 或Ω表示，功率因数cosφ=0.8（没有特殊指定时）； 套管型电流互感器常用计算公式： 额定二次匝数Z2=额定一次电流÷额定二次电流 如：600/5A 的CT 二次匝数为600÷5=120 600/1A 的CT 二次匝数为600÷1=600 P1P2S1S2I1I2RctZ一般为5A或1An2匝n1=1匝 第 4 页 共 10 页 3．套管型电流互感器的基本参数及基本常识 3.1 额定电流比： 例1： 300-400-600/5A，即...
