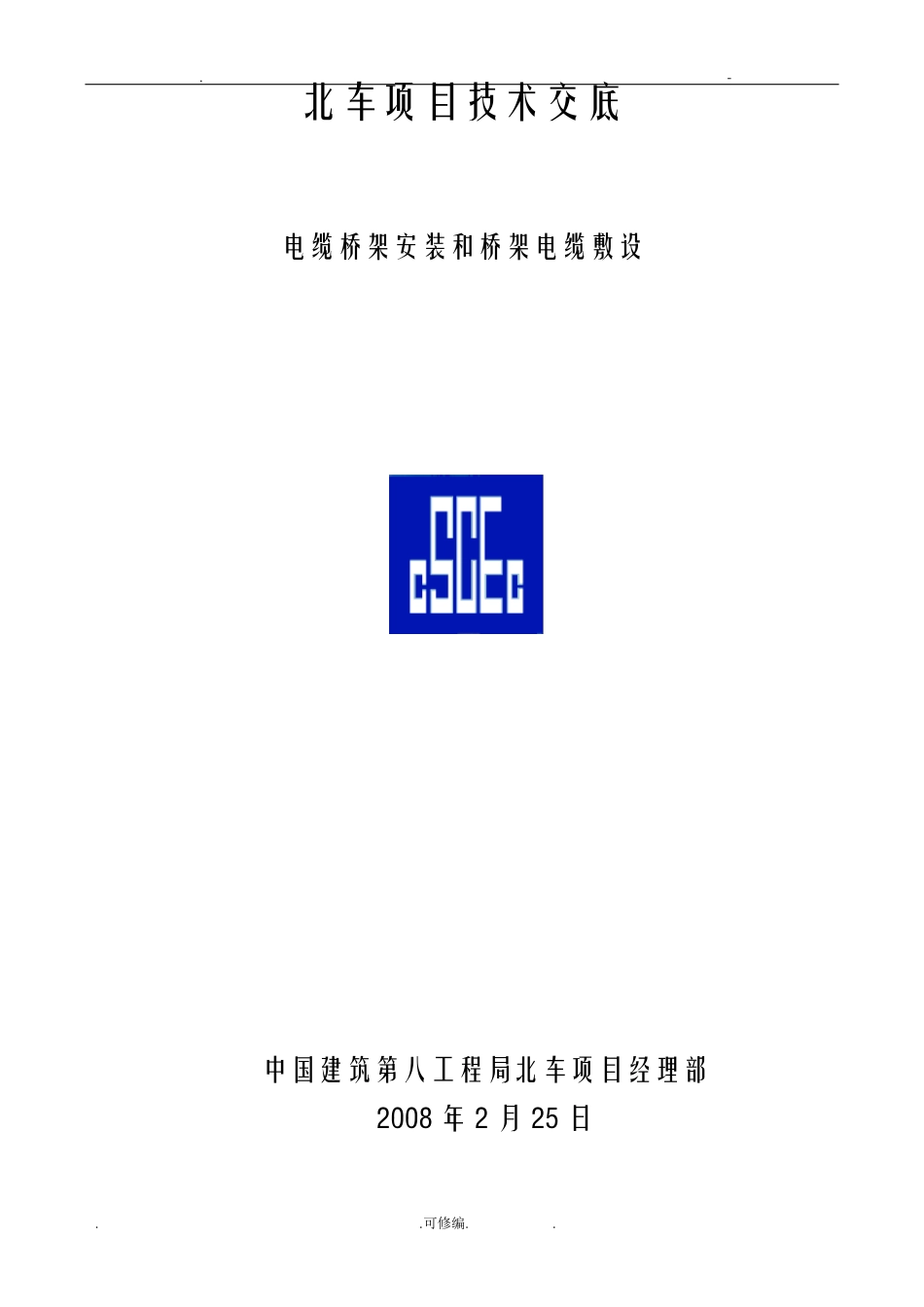

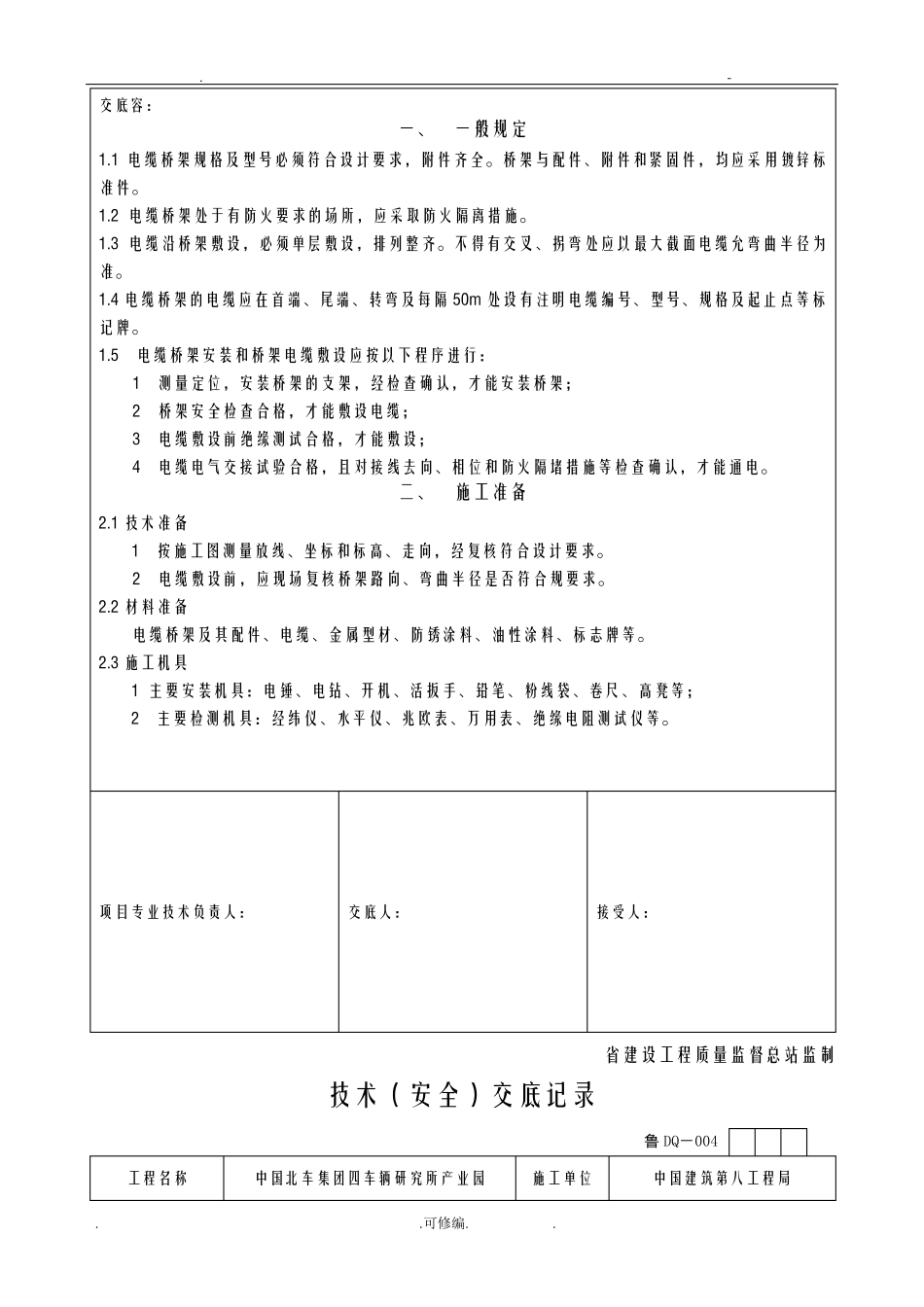

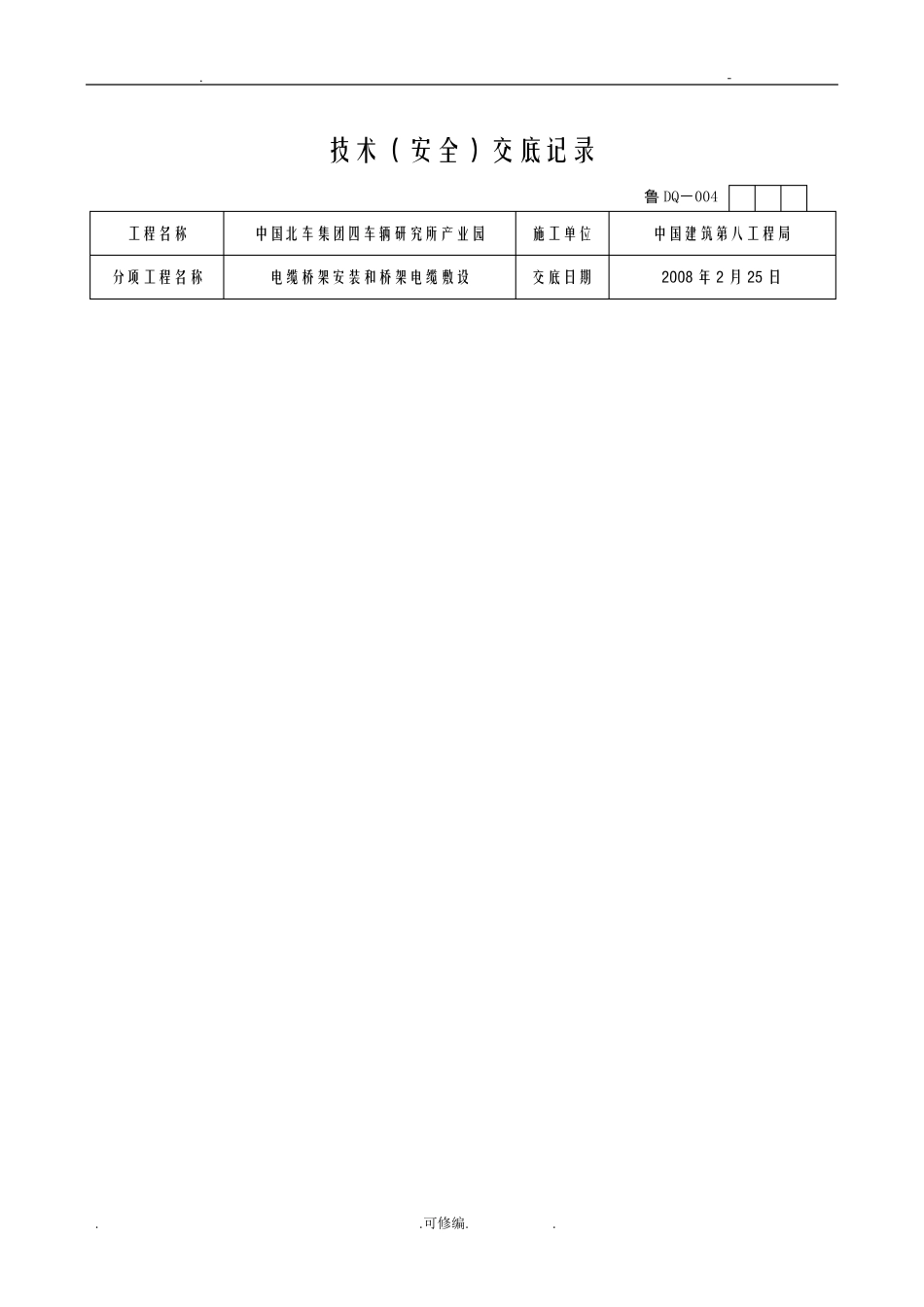

. - . .可修编. . 北车项目技术交底 电缆桥架安装和桥架电缆敷设 中国建筑第八工程局北车项目经理部 2008 年2 月25 日 . - . .可修编. . 技术(安全)交底记录 工程名称 中国北车集团四车辆研究所产业园 施工单位 中国建筑第八工程局 分项工程名称 电缆桥架安装和桥架电缆敷设 交底日期 2008 年2 月25 日 鲁 DQ-004 . - . .可修编. . 交底容: 一、 一般规定 1.1 电缆桥架规格及型号必须符合设计要求,附件齐全。桥架与配件、附件和紧固件,均应采用镀锌标准件。 1.2 电缆桥架处于有防火要求的场所,应采取防火隔离措施。 1.3 电缆沿桥架敷设,必须单层敷设,排列整齐。不得有交叉、拐弯处应以最大截面电缆允弯曲半径为准。 1.4 电缆桥架的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。 1.5 电缆桥架安装和桥架电缆敷设应按以下程序进行: 1 测量定位,安装桥架的支架,经检查确认,才能安装桥架; 2 桥架安全检查合格,才能敷设电缆; 3 电缆敷设前绝缘测试合格,才能敷设; 4 电缆电气交接试验合格,且对接线去向、相位和防火隔堵措施等检查确认,才能通电。 二、 施工准备 2.1 技术准备 1 按施工图测量放线、坐标和标高、走向,经复核符合设计要求。 2 电缆敷设前,应现场复核桥架路向、弯曲半径是否符合规要求。 2.2 材料准备 电缆桥架及其配件、电缆、金属型材、防锈涂料、油性涂料、标志牌等。 2.3 施工机具 1 主要安装机具:电锤、电钻、开机、活扳手、铅笔、粉线袋、卷尺、高凳等; 2 主要检测机具:经纬仪、水平仪、兆欧表、万用表、绝缘电阻测试仪等。 项目专业技术负责人: 交底人: 接受人: 省建设工程质量监督总站监制 技术(安全)交底记录 工程名称 中国北车集团四车辆研究所产业园 施工单位 中国建筑第八工程局 鲁 DQ-004 . - . .可修编. . 分项工程名称 电缆桥架安装和桥架电缆敷设 交底日期 2008 年2 月25 日 交底容: 2.4 作业条件 1 配合土建的结构施工,预留洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。 2 顶棚和墙面的喷浆、油漆及壁纸全部完成后,可进行桥架敷设。 3 电缆耐压和电阻测试符合要求的相关的技术标准的规定。 4 线路上的障碍物已清除干净。 5 电缆线路敷设所需的配件、附件匹配齐全。 三、 材料质量控制 3.1 各种规格电缆桥架的直线段、弯...
