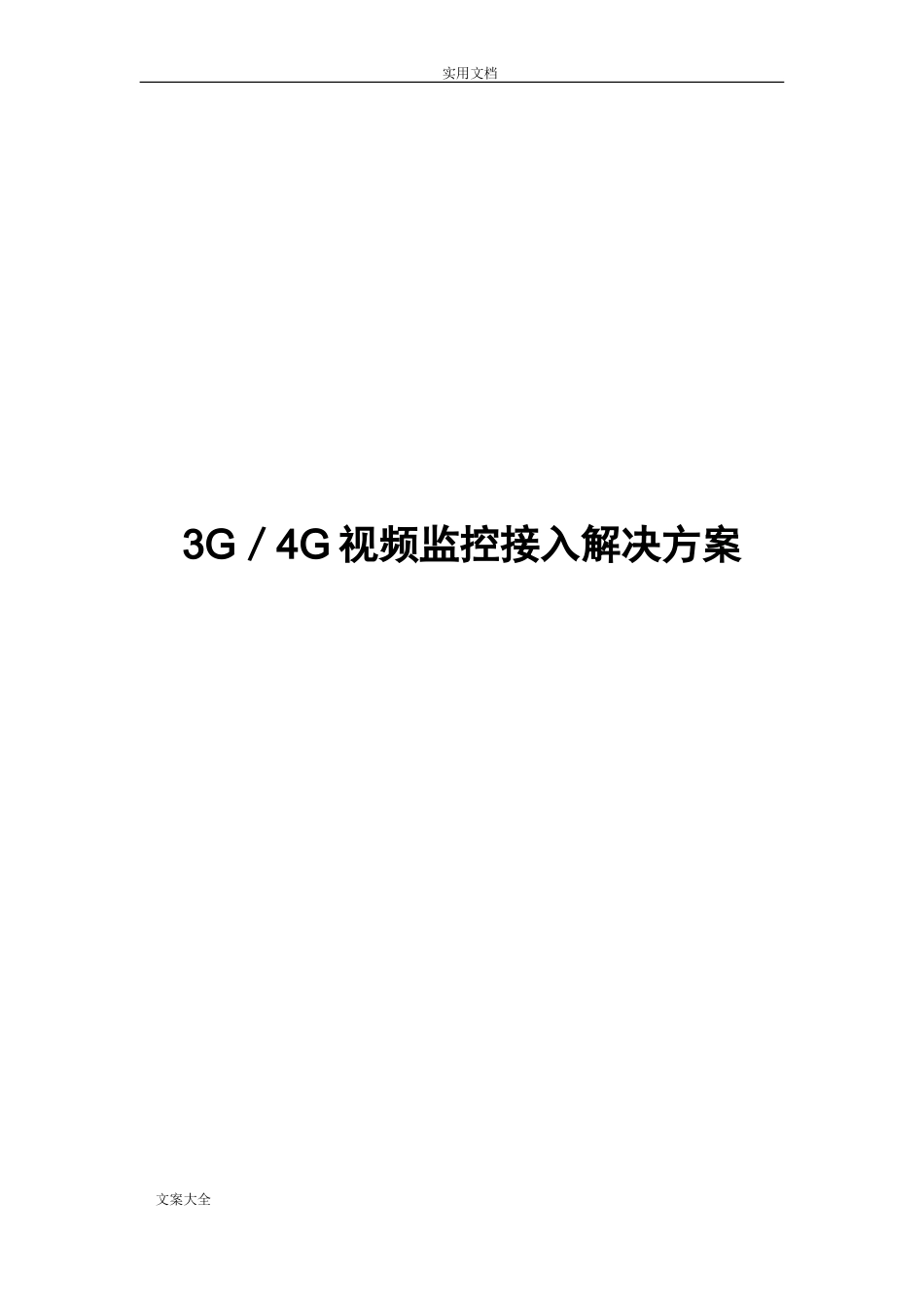

2024年3G／4G视频监控接入解决方案设计VIP免费

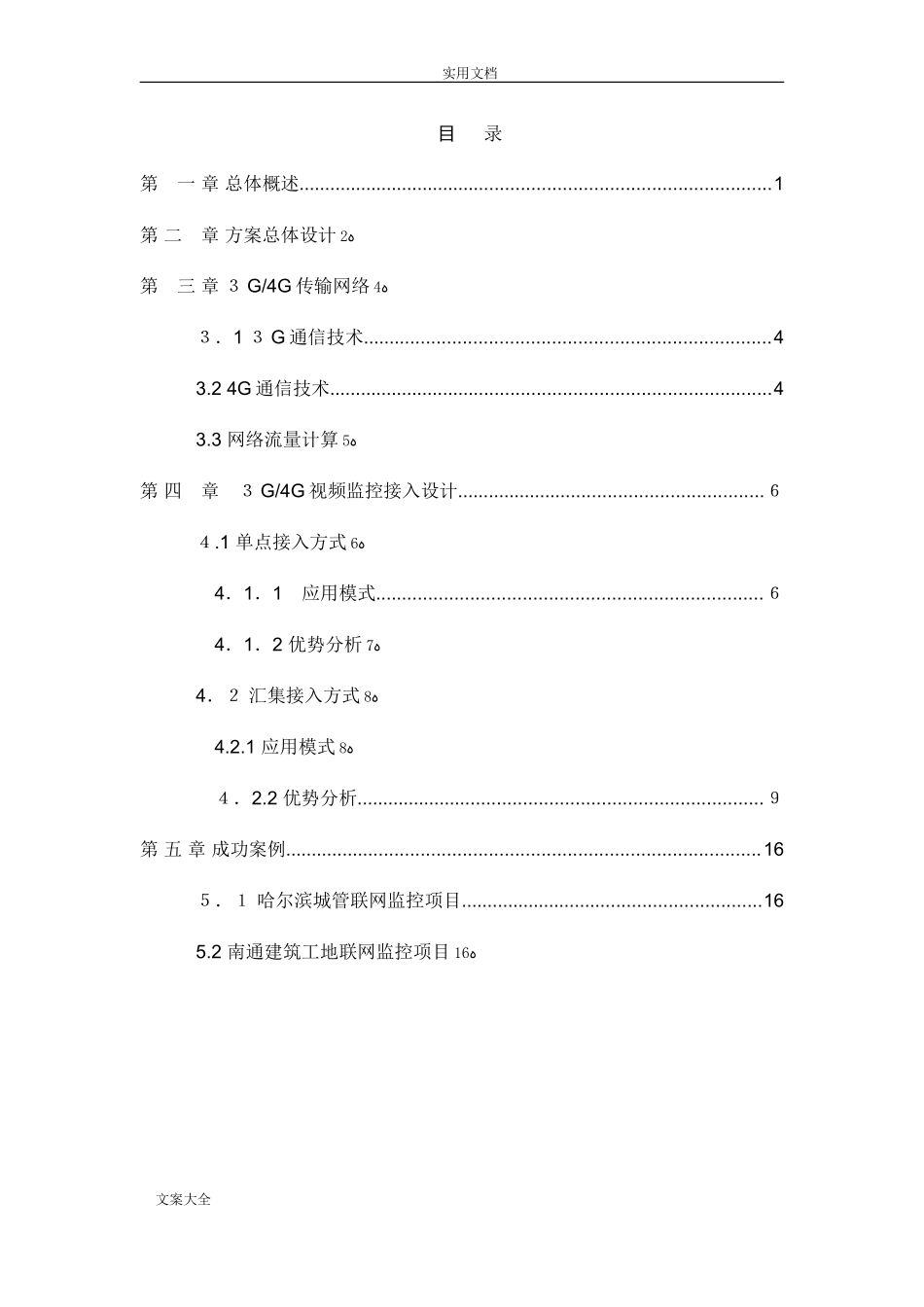

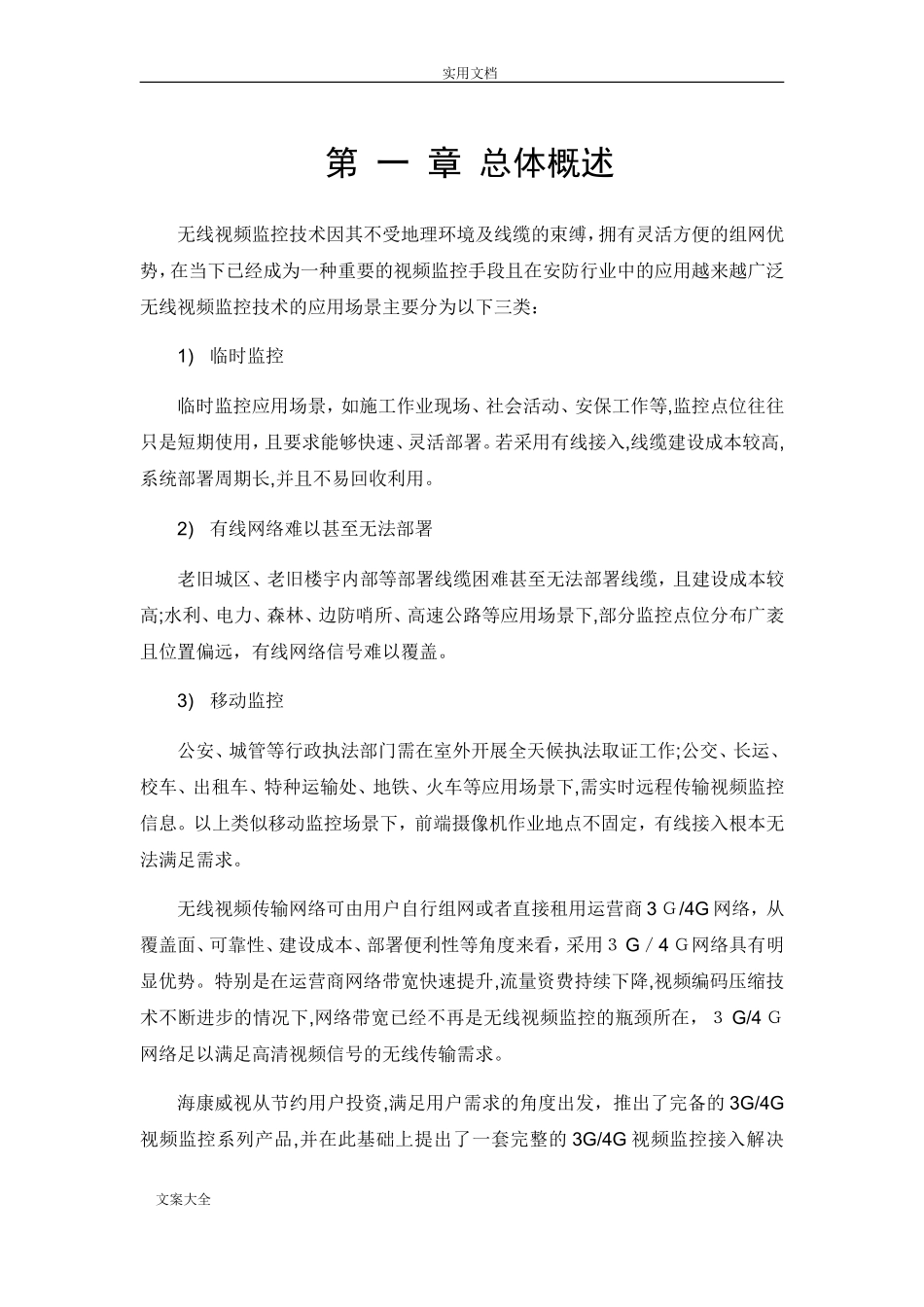

实用文档3G／4G视频监控接入解决方案文案大全实用文档目录第一章总体概述...........................................................................................1第二章方案总体设计ﻩ2第三章３G/4G传输网络ﻩ4３．1３G通信技术..............................................................................43.24G通信技术.....................................................................................43.3网络流量计算ﻩ5第四章３G/4G视频监控接入设计...........................................................６４.1单点接入方式ﻩ64．1．1应用模式..........................................................................６4．1．2优势分析ﻩ74．２汇集接入方式ﻩ84.2.1应用模式ﻩ8４．2.2优势分析..............................................................................９第五章成功案例...........................................................................................16５．１哈尔滨城管联网监控项目..........................................................165.2南通建筑工地联网监控项目ﻩ16文案大全实用文档第一章总体概述无线视频监控技术因其不受地理环境及线缆的束缚，拥有灵活方便的组网优势，在当下已经成为一种重要的视频监控手段且在安防行业中的应用越来越广泛无线视频监控技术的应用场景主要分为以下三类：1)临时监控临时监控应用场景，如施工作业现场、社会活动、安保工作等,监控点位往往只是短期使用，且要求能够快速、灵活部署。若采用有线接入,线缆建设成本较高,系统部署周期长,并且不易回收利用。2)有线网络难以甚至无法部署老旧城区、老旧楼宇内部等部署线缆困难甚至无法部署线缆，且建设成本较高;水利、电力、森林、边防哨所、高速公路等应用场景下,部分监控点位分布广袤且位置偏远，有线网络信号难以覆盖。3)移动监控公安、城管等行政执法部门需在室外开展全天候执法取证工作;公交、长运、校车、出租车、特种运输处、地铁、火车等应用场景下,需实时远程传输视频监控信息。以上类似移动监控场景下，前端摄像机作业地点不固定，有线接入根本无法满足需求。无线视频传输网络可由用户自行组网或者直接租用运营商3Ｇ/4G网络，从覆盖面、可靠性、建设成本、部署便利性等角度来看，采用３G／4Ｇ网络具有明显优势。特别是在运营商网络带宽快速提升,流量资费持续下降,视频编码压缩技术不断进步的情况下,网络带宽已经不再是无线视频监控的瓶颈所在，３G/4Ｇ网络足以满足高清视频信号的无线传输需求。海康威视从节约用户投资,满足用户需求的角度出发，推出了完备的3G/4G视频监控系列产品,并在此基础上提出了一套完整的3G/4G视频监控接入解决文案大全实用文档方案。文案大全实用文档第二章方案总体设计3G／４G视频监控接入解决方案总体架构如下图所示:3G网络摄像机4G网络摄像机网线光纤图例3G/4GNVR监控中心3G/4G基站网络摄像机网络球机3G/4G传输服务器群存储设备客户端单点接入方式汇集接入方式IP网络防火墙3G网络球机4G网络球机图1.方案总体架构示意图1)点位接入方式单点接入方式本方式主要针对区域内前端摄像机数量少,分布零散的情况，此时可以采用３G/4ＧIPC采集视频信号,直接通过3G/4G网络传输后接入运营商网络。文案大全实用文档汇集接入方式本方式针对区域内前端摄像机数量较多，分布较集中的情况,区域内多个IPC通过网线接入3Ｇ／4GNVR,该NＶR负责存储编码后的视频信号,以及与运营商网络进行通信。2)传输网络３G/4G传输网络及ＩP网络均直接租用运营商网络，海康威视3G／４G系列产品支持移动、电信、联通三家运营商多种制式无线网络，可满足各种运营商网络覆盖条件下视频信号的传输需求。3)监控中心监控中心主要部署平台服务器、存储、显示大屏、解码拼控、交换机、PC客户端等设备，实现前端采集信号的接入、存储、显示,以及对整个系统的统一配置管理。本方案定位于介绍3G/4G视频监控接入解决方案，对于IP网络及监控中心不作详细说明。文案大全实用文档第三章３G/４Ｇ传输网络三.13Ｇ通信技...
