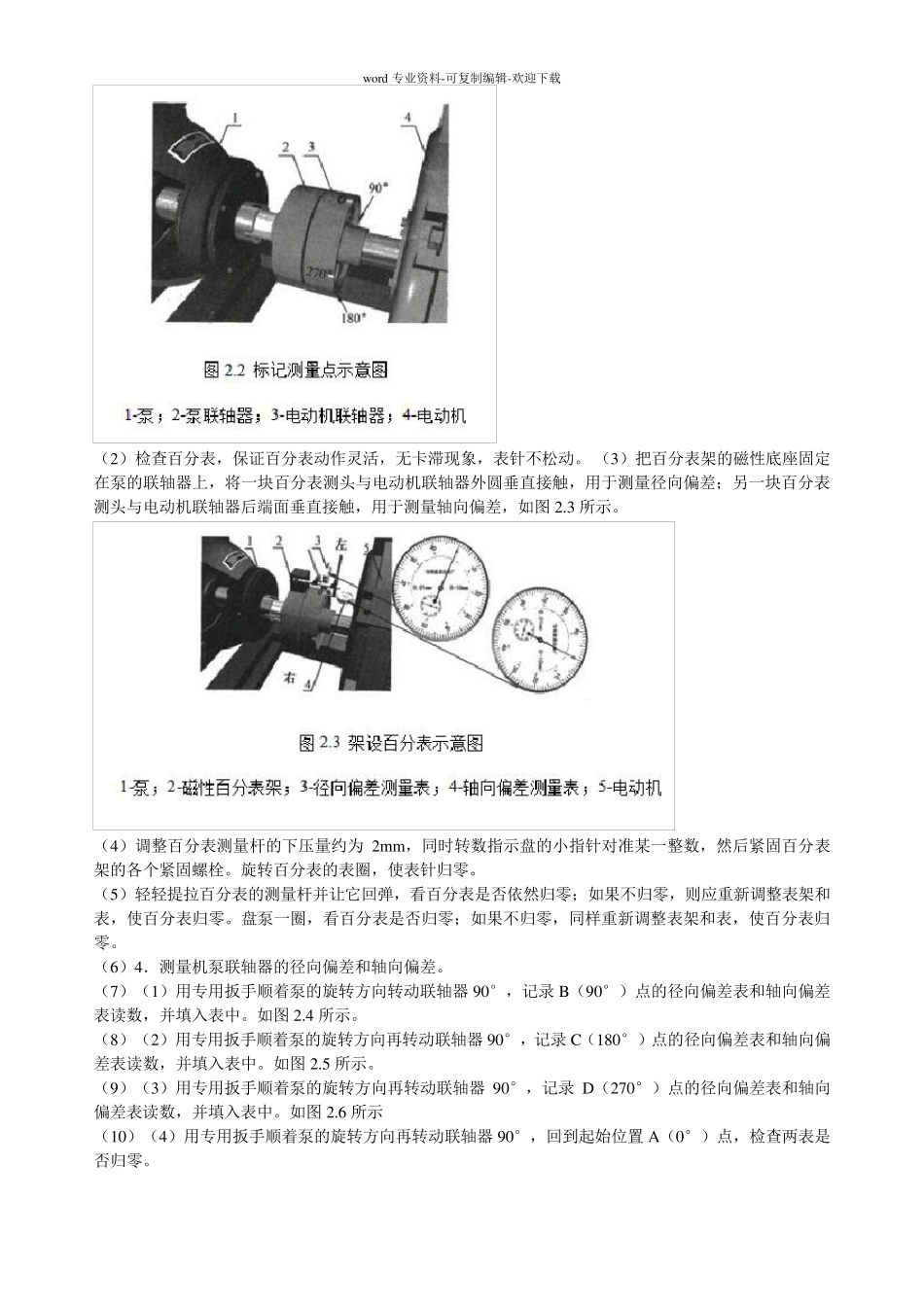

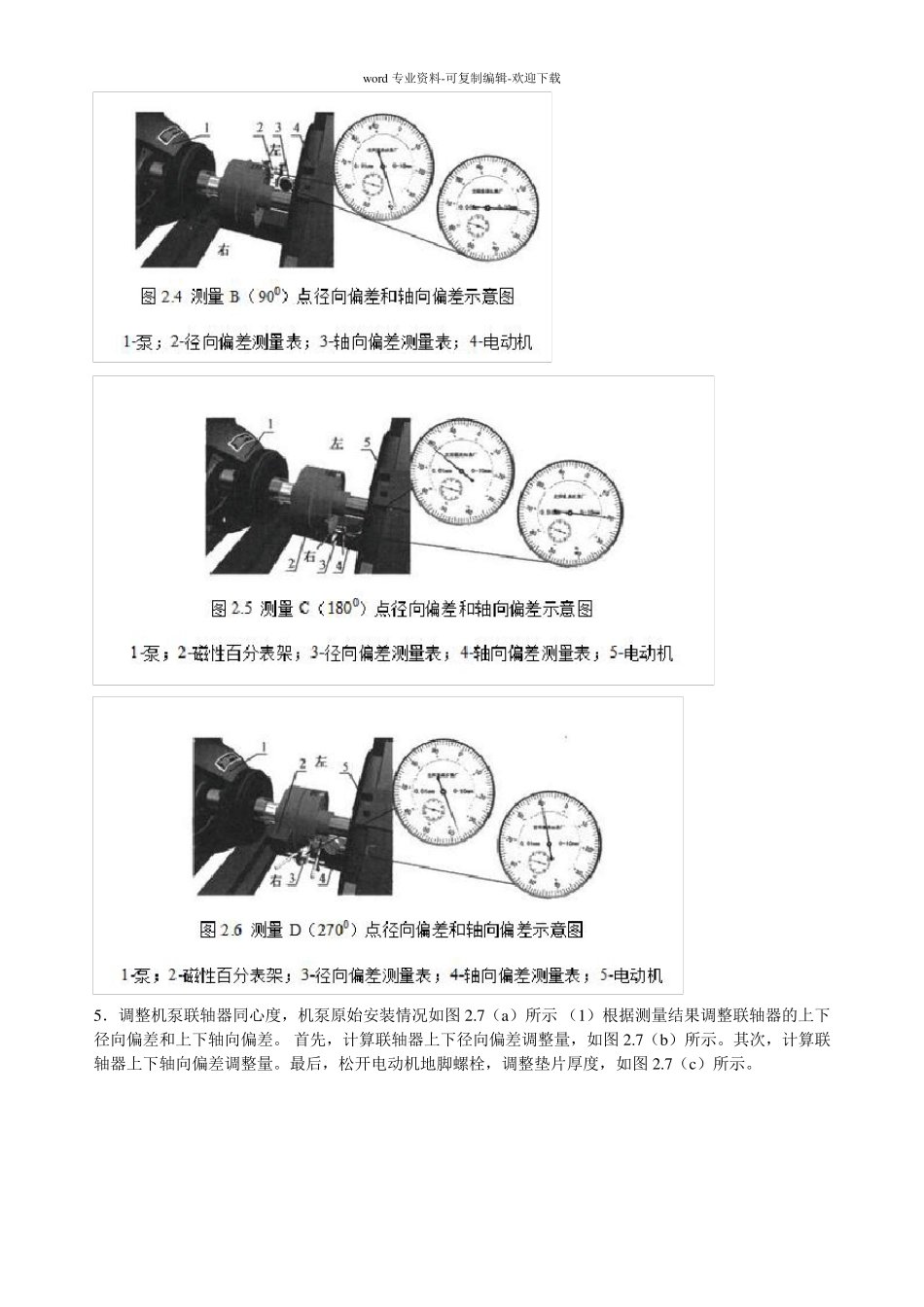

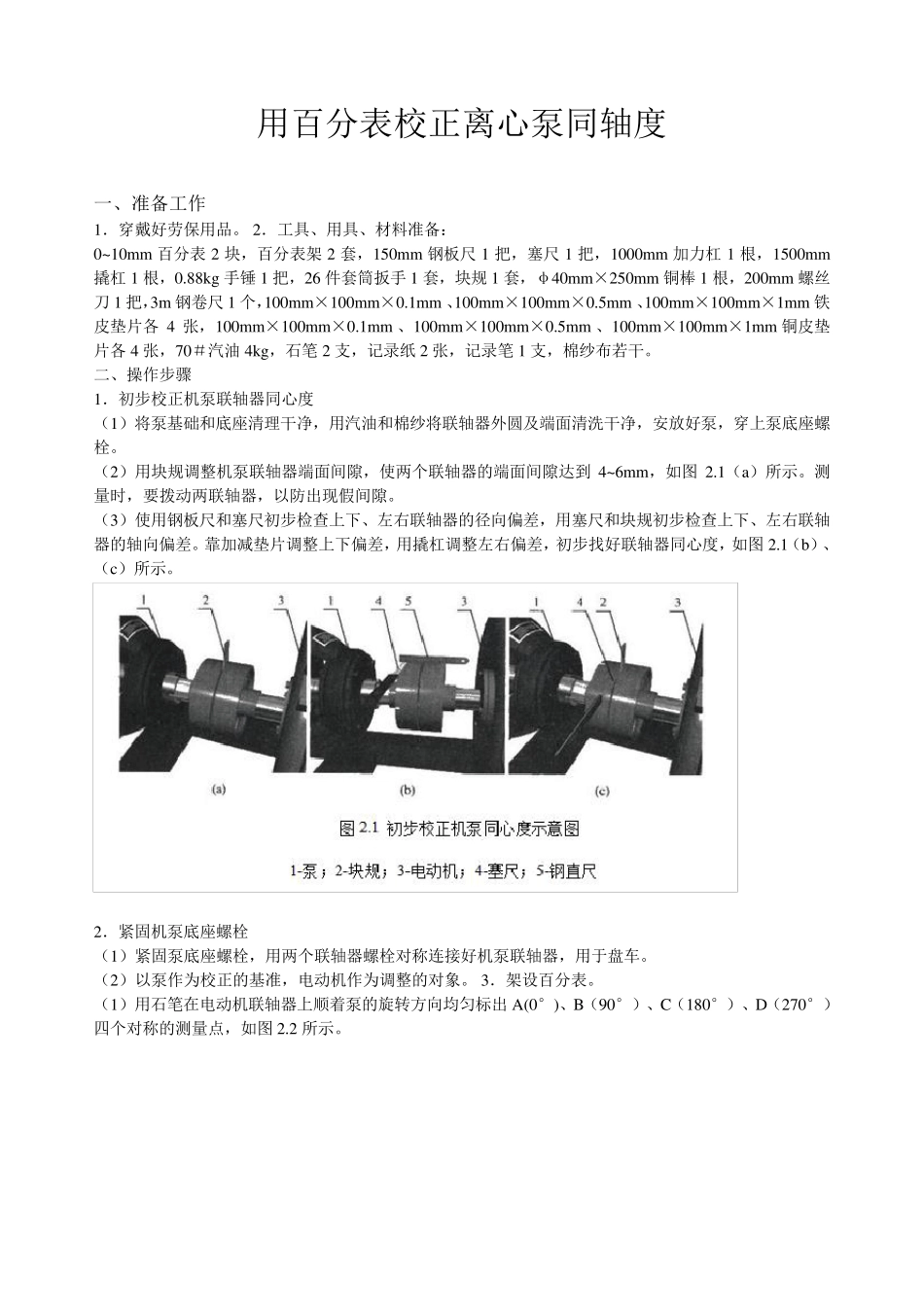

用百分表校正离心泵同轴度 一、准备工作 1.穿戴好劳保用品。 2.工具、用具、材料准备: 0~10mm 百分表2 块,百分表架2 套,150mm 钢板尺1 把,塞尺1 把,1000mm 加力杠1 根,1500mm撬杠1 根,0.88kg 手锤1 把,26 件套筒扳手1 套,块规1 套,φ40mm×250mm 铜棒1 根,200mm 螺丝刀1 把,3m 钢卷尺1 个,100mm×100mm×0.1mm 、100mm×100mm×0.5mm 、100mm×100mm×1mm 铁皮垫片各4 张,100mm×100mm×0.1mm 、100mm×100mm×0.5mm 、100mm×100mm×1mm 铜皮垫片各4 张,70#汽油4kg,石笔2 支,记录纸2 张,记录笔1 支,棉纱布若干。 二、操作步骤 1.初步校正机泵联轴器同心度 (1)将泵基础和底座清理干净,用汽油和棉纱将联轴器外圆及端面清洗干净,安放好泵,穿上泵底座螺栓。 (2)用块规调整机泵联轴器端面间隙,使两个联轴器的端面间隙达到4~6mm,如图2.1(a)所示。测量时,要拨动两联轴器,以防出现假间隙。 (3)使用钢板尺和塞尺初步检查上下、左右联轴器的径向偏差,用塞尺和块规初步检查上下、左右联轴器的轴向偏差。靠加减垫片调整上下偏差,用撬杠调整左右偏差,初步找好联轴器同心度,如图2.1(b)、(c)所示。 2.紧固机泵底座螺栓 (1)紧固泵底座螺栓,用两个联轴器螺栓对称连接好机泵联轴器,用于盘车。 (2)以泵作为校正的基准,电动机作为调整的对象。 3.架设百分表。 (1)用石笔在电动机联轴器上顺着泵的旋转方向均匀标出A(0°)、B(90°)、C(180°)、D(270°)四个对称的测量点,如图2.2 所示。 word 专业资料-可复制编辑-欢迎下载 (2)检查百分表,保证百分表动作灵活,无卡滞现象,表针不松动。 (3)把百分表架的磁性底座固定在泵的联轴器上,将一块百分表测头与电动机联轴器外圆垂直接触,用于测量径向偏差;另一块百分表测头与电动机联轴器后端面垂直接触,用于测量轴向偏差,如图2.3 所示。 (4)调整百分表测量杆的下压量约为2mm,同时转数指示盘的小指针对准某一整数,然后紧固百分表架的各个紧固螺栓。旋转百分表的表圈,使表针归零。 (5)轻轻提拉百分表的测量杆并让它回弹,看百分表是否依然归零;如果不归零,则应重新调整表架和表,使百分表归零。盘泵一圈,看百分表是否归零;如果不归零,同样重新调整表架和表,使百分表归零。 (6)4.测量机泵联轴器的径向偏差和轴向偏差。 (7)(1)用专用扳手顺着泵的旋转方向转动联轴器90°,...
