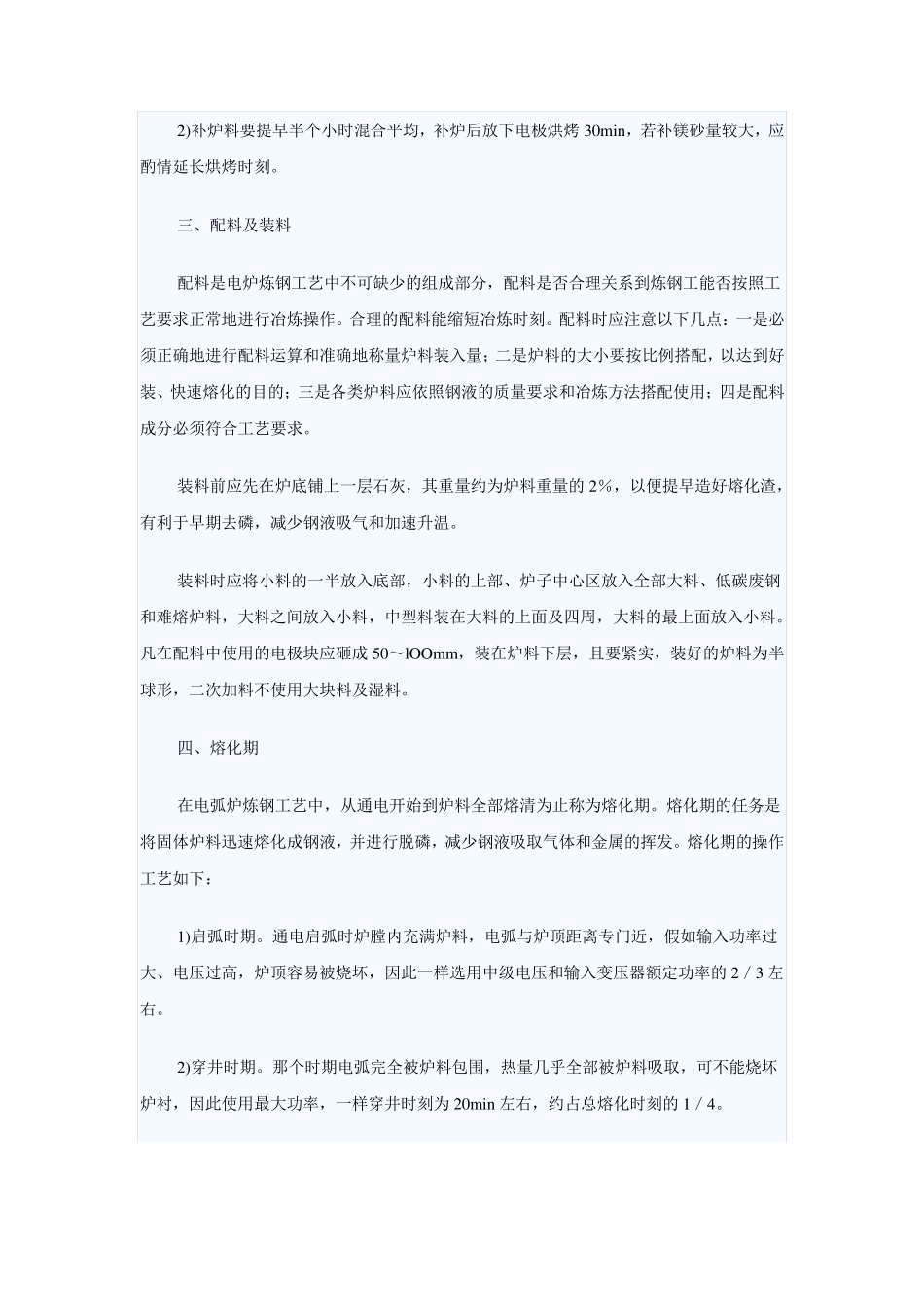

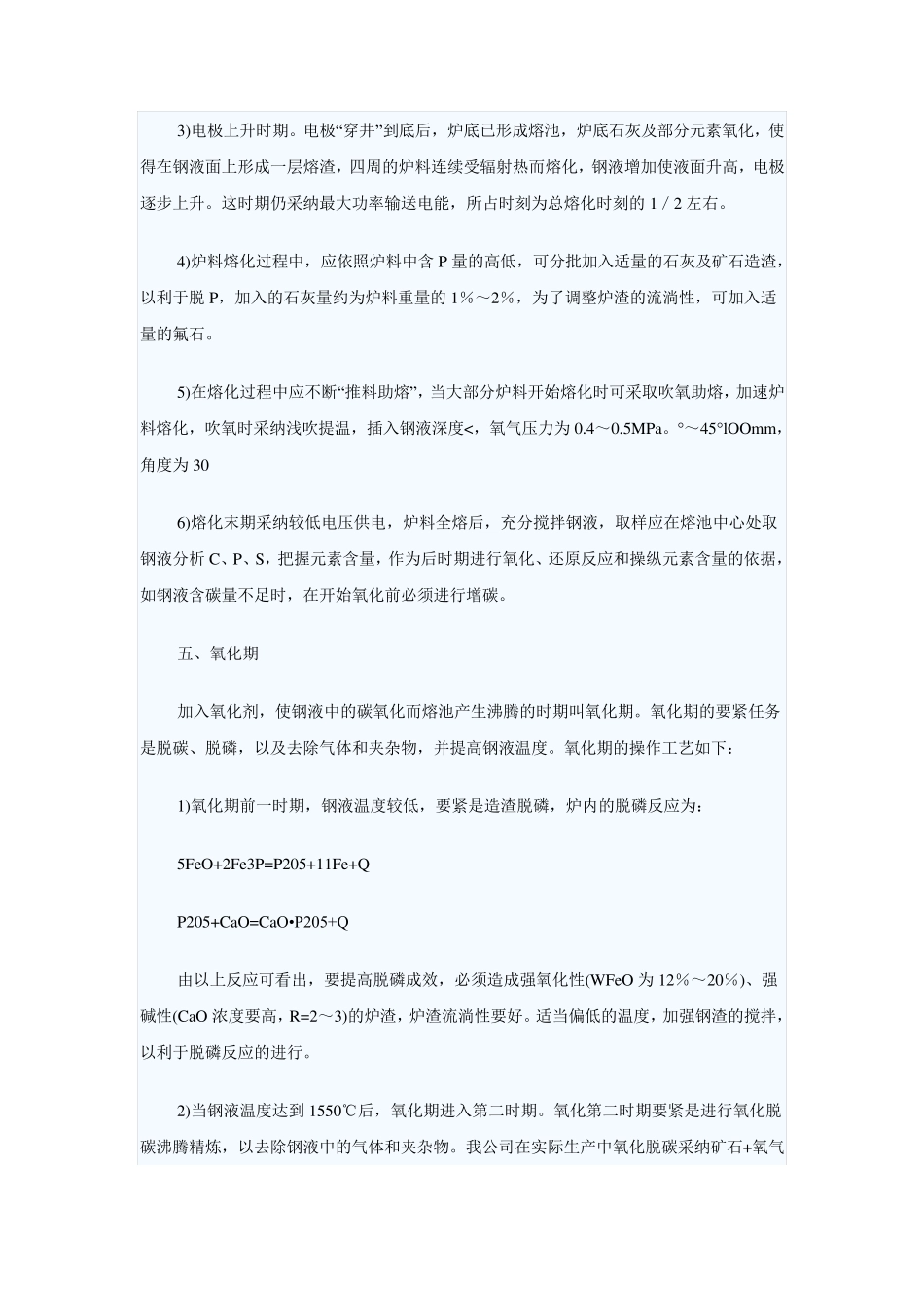

碱性电弧炉炼钢工艺流程 碱性电弧炉氧化法炼钢工艺过程要紧包括原材料预备、补炉、配料及装料、熔化期、氧化期、还原期及出钢等7 个时期。 一、原材料预备 废钢是电弧炉炼钢的要紧材料，废钢质量的好坏直截了当阻碍钢冶的质量、成本和生产率，因此，对废钢质量有如下几点要求。 1）废钢表面应清洁少锈，因废钢中沾有的泥沙等杂物会降低炉料的导电性能，延长熔化时刻，还会阻碍氧化期去鳞成效及腐蚀炉衬。废钢锈蚀严峻或沾有油污时还会降低钢和合金元素的收得率，并增加钢中的含氢量。 2)废钢中不得混有铅、锡、砷、锌和铜等有色金属。铅的密度大，熔点低，不溶于钢液，易沉积在炉底缝隙中造成漏钢事故；锡、砷和铜易引起钢的热脆。 3）废钢中不得混有密封容器，以及易燃、易爆物和有毒物，以保证安全生产。 4)废钢化学成分应明确，且需按成分分类存放，硫、磷含量不宜过高。 5)废钢外形尺寸不能过大(截面积不宜超过300mm×300mm，最大长度不宜超过350mm)。 二、补炉 一样情形下，每炼完一炉钢后，在装料前要进行补炉，其目的是修补炉底和被腐蚀的渣线及被破坏的部位，以坚持正常的炉体形状，从而保证冶炼的正常进行和安全生产，补炉的要点如下： 1)出钢后赶忙检查炉衬，需填补炉底时，应先将炉底残渣全部扒出，然后进行填补。补炉的原则是高温、快补、薄补，爱护炉膛原状。 2)补炉料要提早半个小时混合平均，补炉后放下电极烘烤30min，若补镁砂量较大，应酌情延长烘烤时刻。 三、配料及装料 配料是电炉炼钢工艺中不可缺少的组成部分，配料是否合理关系到炼钢工能否按照工艺要求正常地进行冶炼操作。合理的配料能缩短冶炼时刻。配料时应注意以下几点：一是必须正确地进行配料运算和准确地称量炉料装入量；二是炉料的大小要按比例搭配，以达到好装、快速熔化的目的；三是各类炉料应依照钢液的质量要求和冶炼方法搭配使用；四是配料成分必须符合工艺要求。 装料前应先在炉底铺上一层石灰，其重量约为炉料重量的2％，以便提早造好熔化渣，有利于早期去磷，减少钢液吸气和加速升温。 装料时应将小料的一半放入底部，小料的上部、炉子中心区放入全部大料、低碳废钢和难熔炉料，大料之间放入小料，中型料装在大料的上面及四周，大料的最上面放入小料。凡在配料中使用的电极块应砸成50～lOOmm，装在炉料下层，且要紧实，装好的炉料为半球形，二次加料不使用大块料及湿料。 四、熔化期 在电弧炉炼钢工艺中，从通电开始到炉料全部熔清为止...
