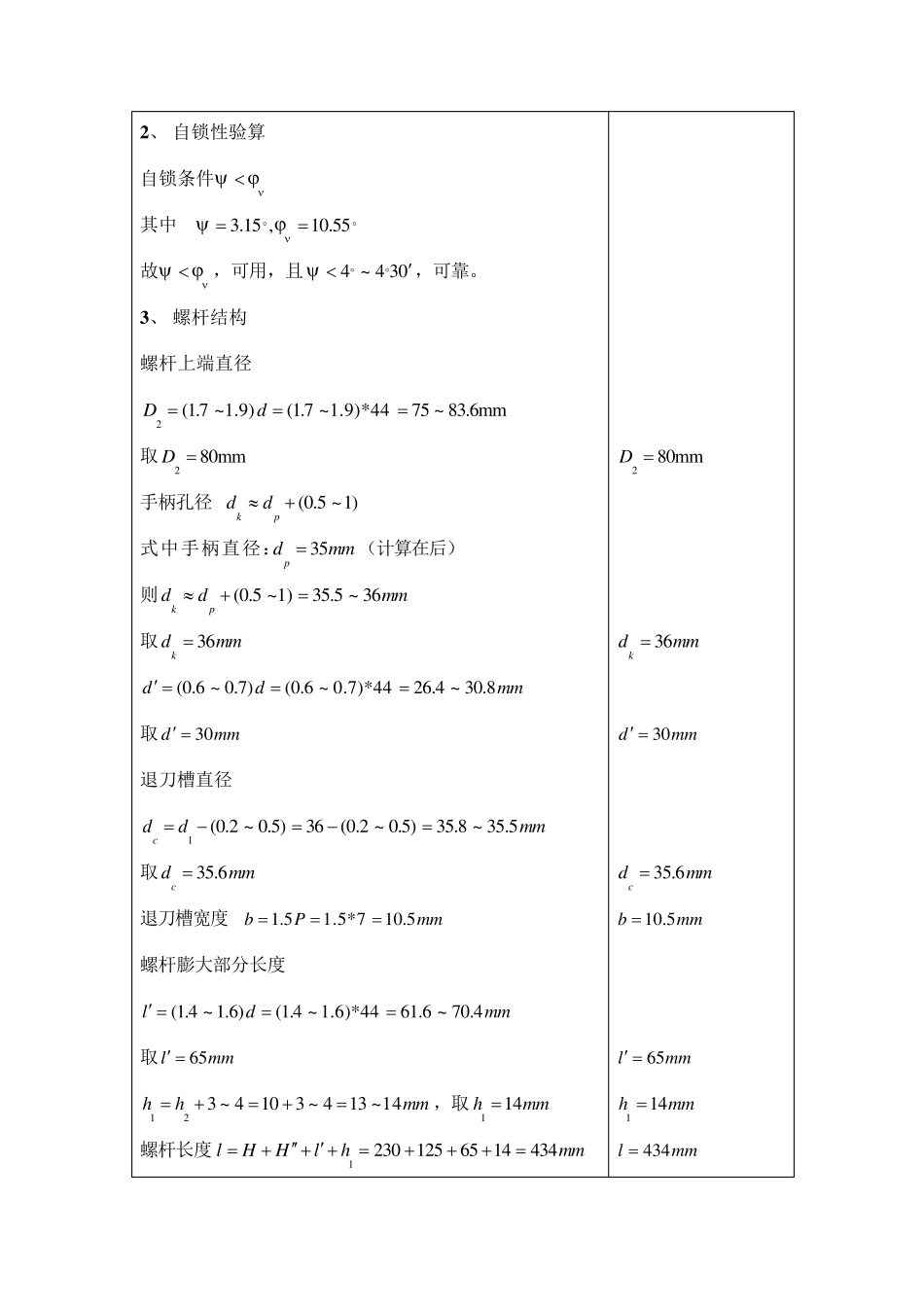

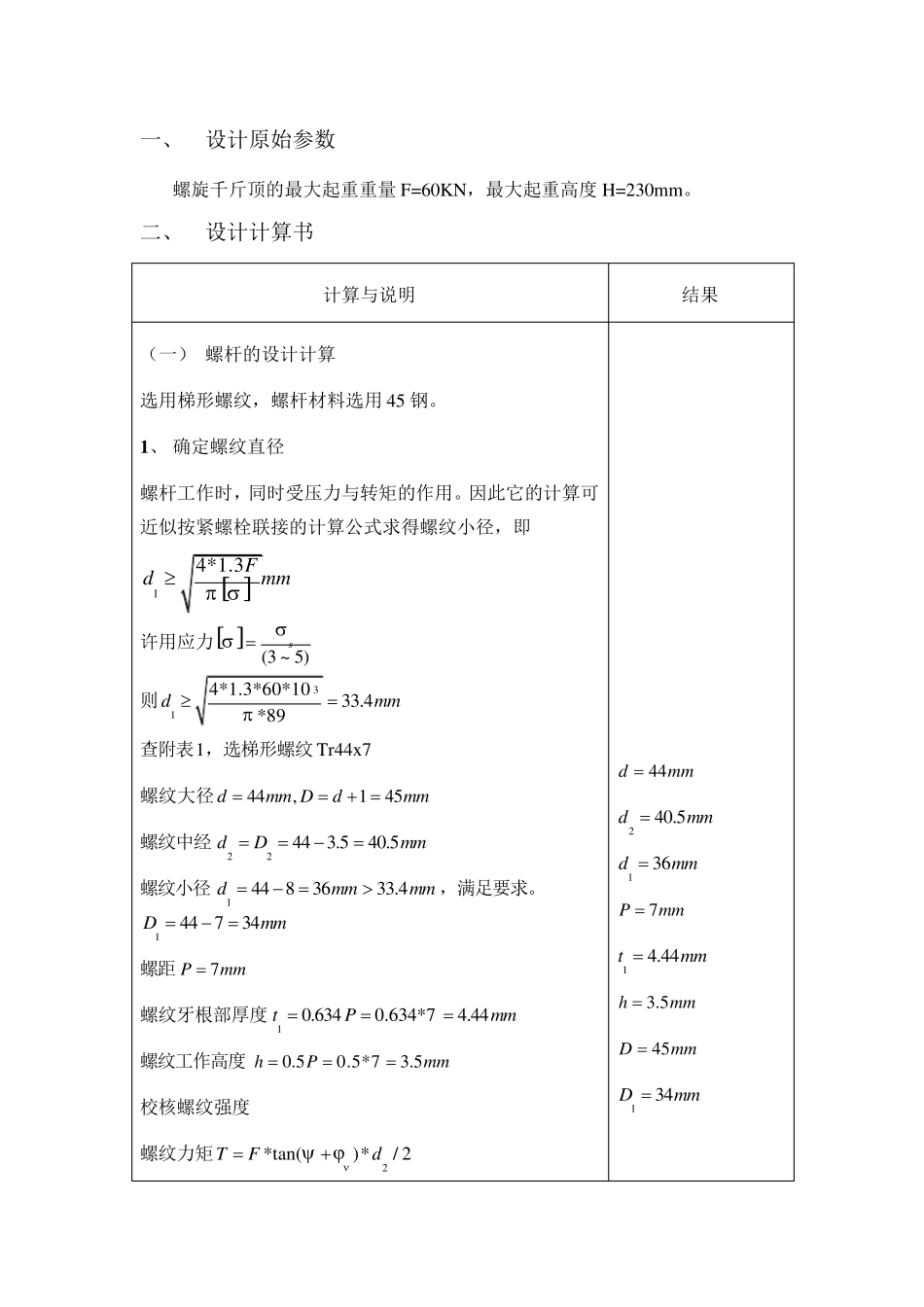

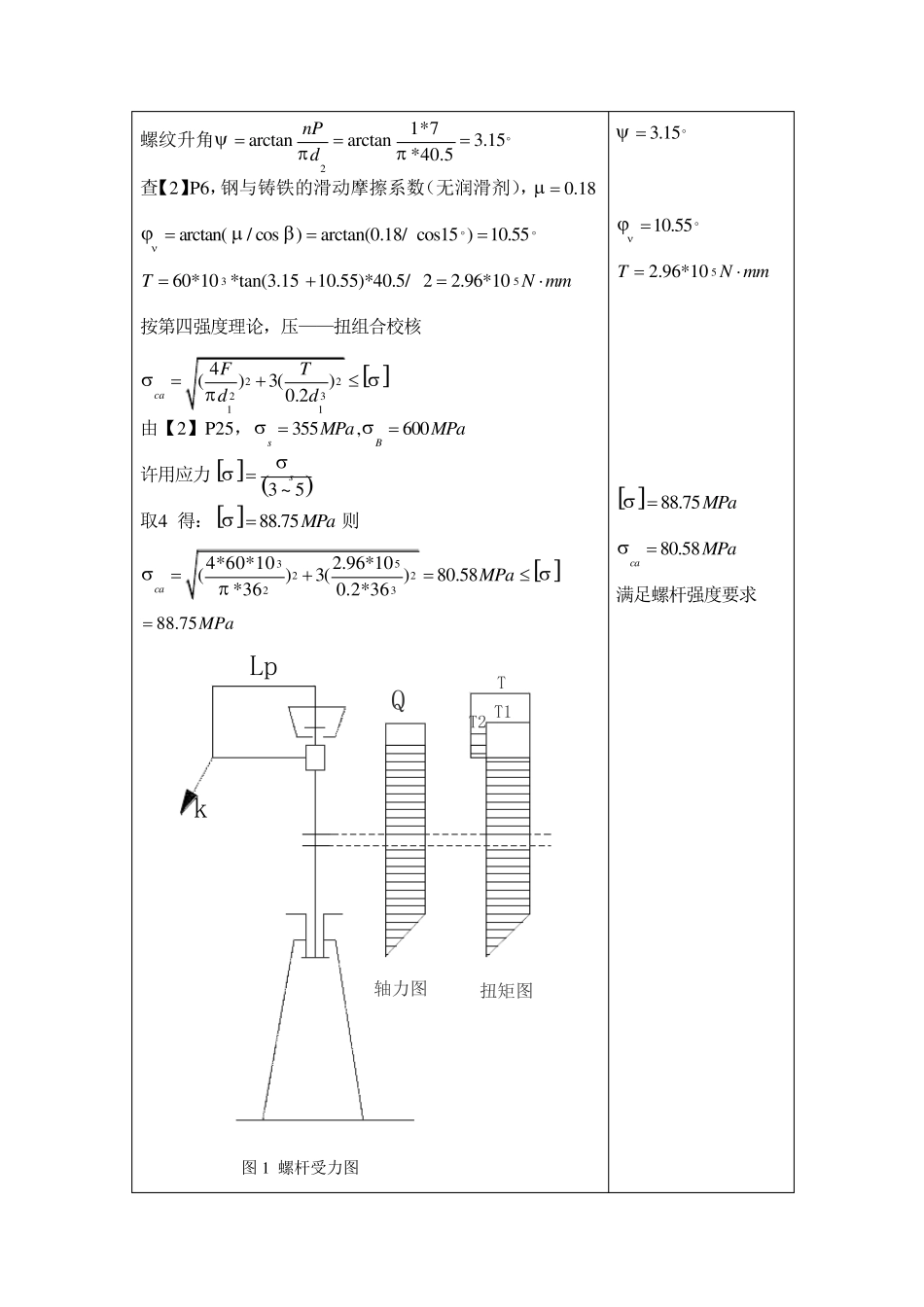

一、 设计原始参数 螺旋千斤顶的最大起重重量F=60KN,最大起重高度H=230mm。 二、 设计计算书 计算与说明 结果 (一) 螺杆的设计计算 选用梯形螺纹,螺杆材料选用45 钢。 1、 确定螺纹直径 螺杆工作时,同时受压力与转矩的作用。因此它的计算可近似按紧螺栓联接的计算公式求得螺纹小径,即  14*1.3Fdmm  许用应力 (3 ~ 5)s  则314*1.3*60*1033.4*89dmm 查附表1,选梯形螺纹Tr44x7 螺纹大径44,145dmm Ddmm  螺纹中经22443.540.5dDmm 螺纹小径14483633.4dmmmm,满足要求。144734Dmm 螺距7Pmm 螺纹牙根部厚度10.6340.634*74.44tPmm 螺纹工作高度0.50.5*73.5hPmm 校核螺纹强度 螺纹力矩2*tan()*/ 2TFd 44dmm 240.5dmm 136dmm 7Pmm 14.44tmm 3.5hmm 45Dmm 134Dmm 螺纹升角21*7arctanarctan3.15*40.5nPd 查【2】P6,钢与铸铁的滑动摩擦系数(无润滑剂),0.18  arctan(/ cos)arctan(0.18/ cos15 )10.55 3560*10 *tan(3.1510.55)*40.5/ 22.96*10TN mm 按第四强度理论,压——扭组合校核  2223114()3()0.2caFTdd 由【2】P25,355,600sBMPaMPa 许用应力  3 ~ 5s  取4 得:  88.75MPa 则  3522234*60*102.96*10()3()80.58*360.2*36caMPa 88.75MPa LpkQT2 T1T轴力图扭矩图 图1 螺杆受力图 3.15 10.55 52.96*10TN mm   88.75MPa  80.58caMPa 满足螺杆强度要求 2、 自锁性验算 自锁条件 其中 3.15 ,10.55 故,可用,且4 ~ 4 30,可靠。 3、 螺杆结构 螺杆上端直径 2(1.7 ~1.9)(1.7 ~1.9)*4475 ~ 83.6mmDd 取280mmD  手柄孔径 (0.5 ~1)kpdd 式中手柄直径:35pdmm(计算在后) 则(0.5 ~1)35.5 ~ 36kpddmm 取36kdmm (0.6 ~ 0.7)(0.6 ~ 0.7)*4426.4 ~ 30.8ddmm  取30dmm  退刀槽直径 1(0.2 ~ 0.5)36(0.2 ~ 0.5)35.8 ~ 35.5cddmm 取35.6cdmm 退刀槽宽度 1.51.5*710.5bPmm 螺杆膨大部分长度 (1.4 ~ 1.6)(1.4 ~ 1.6)*4461.6 ~ 70.4ldmm  取65lmm ...
