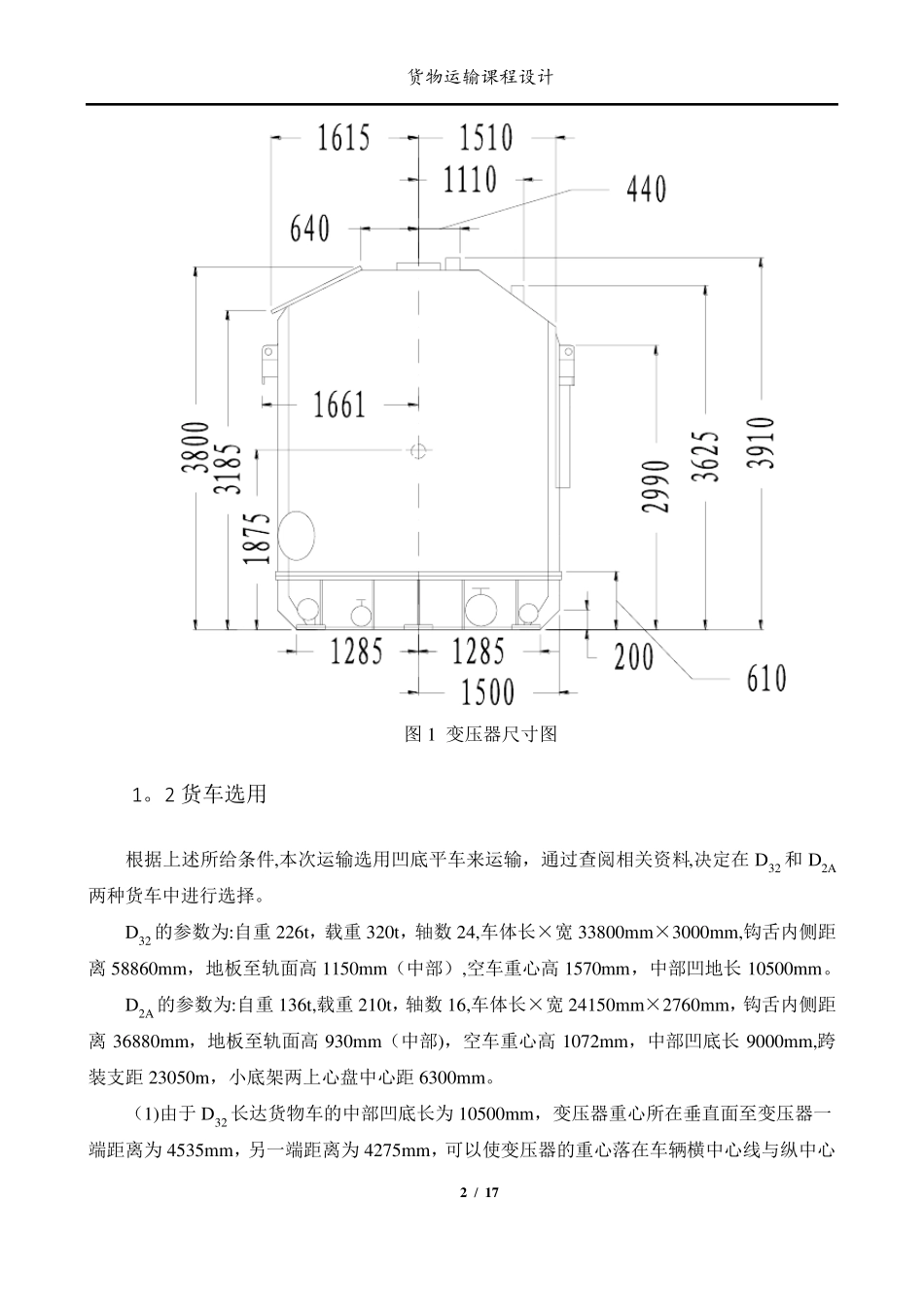

货物运输装载加固方案 货物运输课程设计 1 / 17 货物运输装载加固方案 1.变压器装载加固方案 1。1 变压器规格尺寸 德阳站发闵行站变压器一件，重量为195t，长度为8810mm，宽度为3322mm，高度为3910mm；支重面长度为7980mm,宽度为2570mm；重心位于变压器纵中心线所在垂直平面上、支重面长度的中央,至变压器一端距离为4535mm，至另一端距离为4275mm，距底部高度为1875mm，如图1 所示. A B 货物运输课程设计 2 / 17 图1 变压器尺寸图 1。2 货车选用 根据上述所给条件,本次运输选用凹底平车来运输，通过查阅相关资料,决定在D32 和D2A两种货车中进行选择。 D32 的参数为:自重226t，载重320t，轴数24,车体长×宽33800mm×3000mm,钩舌内侧距离58860mm，地板至轨面高1150mm（中部）,空车重心高1570mm，中部凹地长10500mm。 D2A 的参数为:自重136t,载重210t，轴数16,车体长×宽24150mm×2760mm，钩舌内侧距离36880mm，地板至轨面高930mm（中部)，空车重心高1072mm，中部凹底长9000mm,跨装支距23050m，小底架两上心盘中心距6300mm。 （1)由于D32 长达货物车的中部凹底长为10500mm，变压器重心所在垂直面至变压器一端距离为4535mm，另一端距离为4275mm，可以使变压器的重心落在车辆横中心线与纵中心货物运输课程设计 3 / 17 线的交点上。 在这种装载方案下，重车重心高为： H==2243。9mm （2)由于D2A 长达货物车的中部凹底长为9000mm，变压器重心所在垂直面至变压器一端距离为4535mm，另一端距离为4275mm，变压器的重心无法落在车辆横中心线与纵中心线的交点上,因此在装载时，可以采取重心偏离车辆横向中心线的方式装载，此时需要进行验证方案可行性: 需要偏移量：a需 = 1/2 ×(4535 — 4275）= 130mm P容 – Q = 210 – 195 = 15 ＞ 10t，故货物重心偏离车辆横中心线最大容许距离： A容 = 5 l / Q = 5×23050/195 = 591mm ＞ a需 因此，此方案可行。 此时,重车重心高为： H = ==1906。41 mm 由于我国铁路规定长大货物车重车重心高一般不得超过2000mm，因此很明显，此次货物运输采用D2A 货车。 1。3 装载方案 （1）重车重心高度 经上述计算，确定重车重心高度为1906。41mm。 （2）超限等级计算 由于货物不是等断面体，故选取A、B 两处为检测断面，经计算得知,两检测断面位于大底架两心盘中心内方。 A： X内A = BA + C内A — 36 = 1661+ ×1000–36= 1641.54mm...
