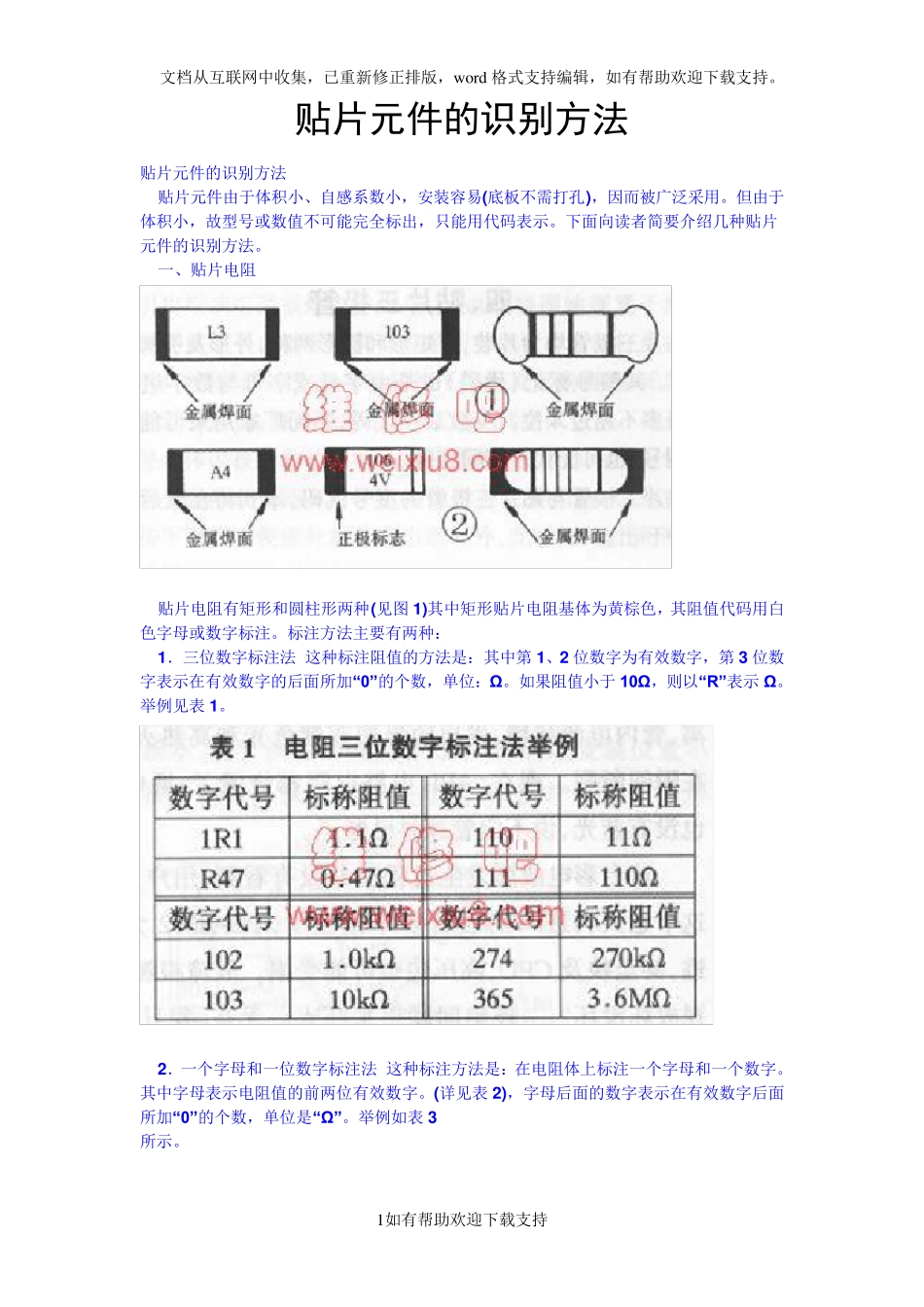

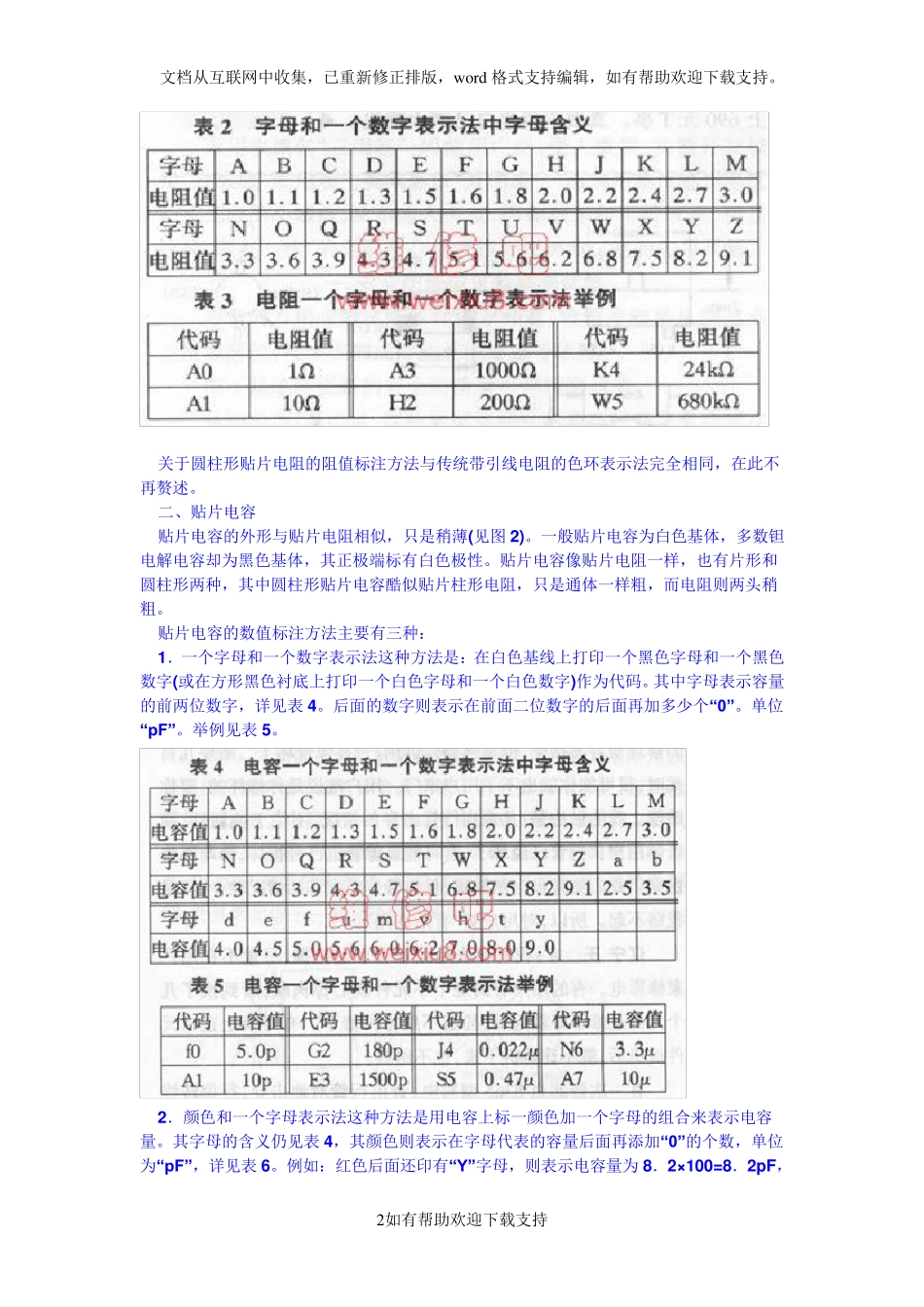

文档从互联网中收集，已重新修正排版，word 格式支持编辑，如有帮助欢迎下载支持。 1如有帮助欢迎下载支持 贴片元件的识别方法 贴片元件的识别方法 贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。但由于体积小，故型号或数值不可能完全标出，只能用代码表示。下面向读者简要介绍几种贴片元件的识别方法。 一、贴片电阻 贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。标注方法主要有两种： 1．三位数字标注法 这种标注阻值的方法是：其中第1、2 位数字为有效数字，第3 位数字表示在有效数字的后面所加“0” 的个数，单位：Ω。如果阻值小于10Ω，则以“R” 表示Ω。举例见表1。 2．一个字母和一位数字标注法 这种标注方法是：在电阻体上标注一个字母和一个数字。其中字母表示电阻值的前两位有效数字。(详见表2)，字母后面的数字表示在有效数字后面所加“0” 的个数，单位是“Ω” 。举例如表3 所示。 文档从互联网中收集，已重新修正排版，word 格式支持编辑，如有帮助欢迎下载支持。 2如有帮助欢迎下载支持 关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。 二、贴片电容 贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。 贴片电容的数值标注方法主要有三种： 1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。其中字母表示容量的前两位数字，详见表4。后面的数字则表示在前面二位数字的后面再加多少个“0” 。单位“pF” 。举例见表5。 2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0” 的个数，单位为“pF” ，详见表6。例如：红色后面还印有“Y” 字母，则表示电容量为8．2×100=8．2pF，文档从互联网中收集，已重新修正排版，word 格式支持编辑，如有帮助欢迎下载支持。 3如有帮助欢迎下载支持 黑色后面带印有“H” 字母，则表示电容量为2．0×10 的1 次方=20pF，白...
