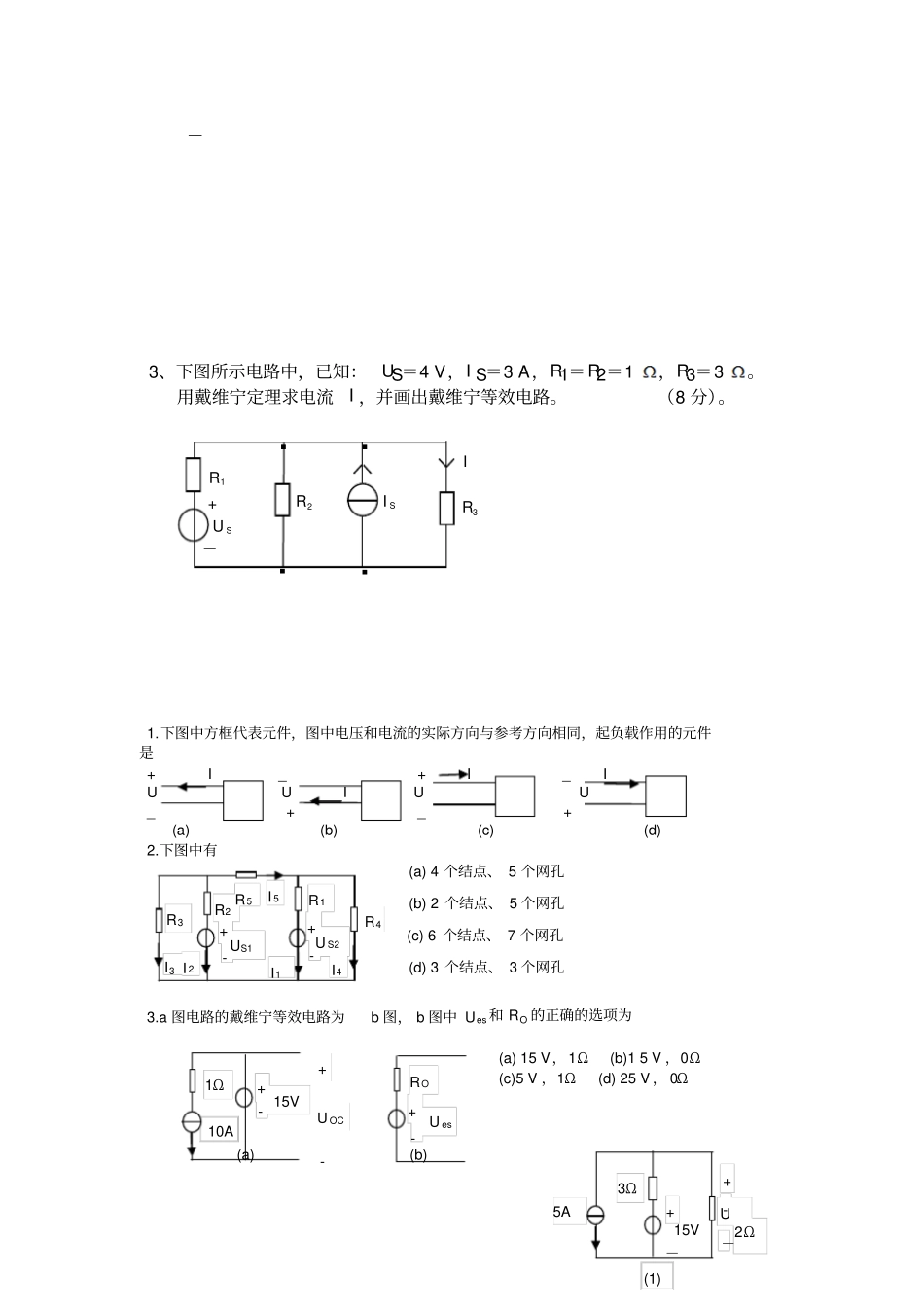

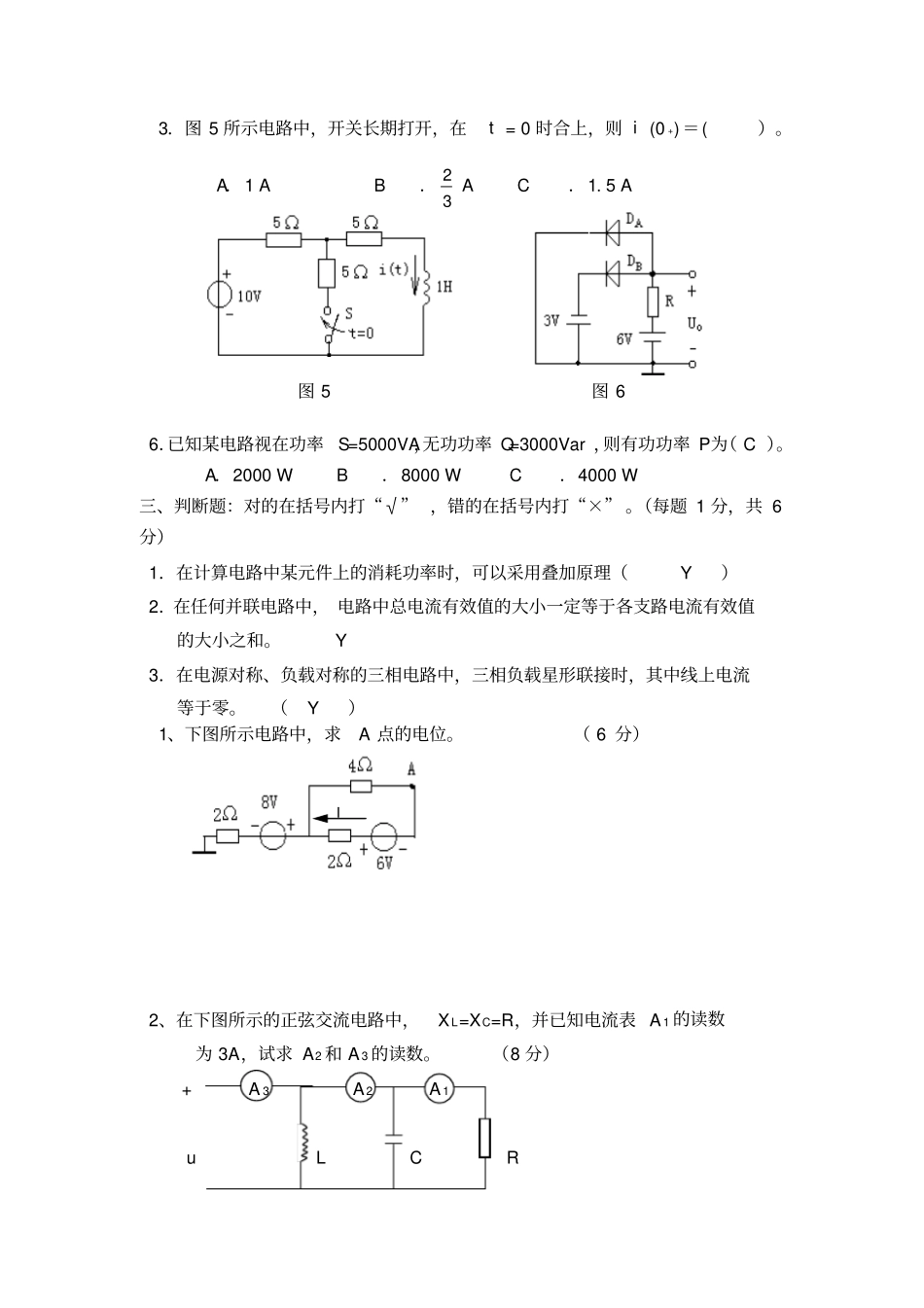

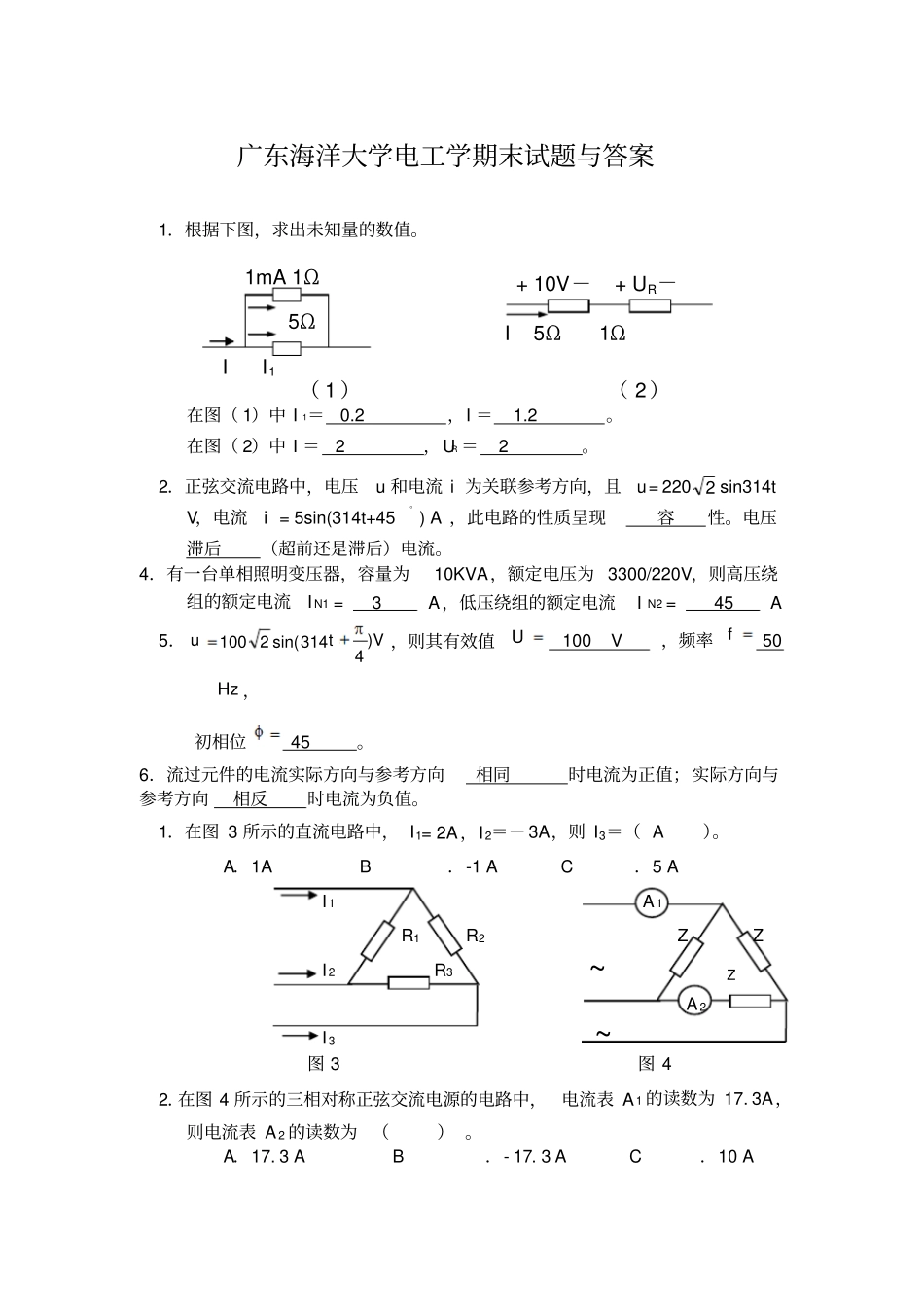

广东海洋大学电工学期末试题与答案1．根据下图，求出未知量的数值。在图（ 1）中 I 1＝ 0.2 ，I ＝ 1.2 。在图（ 2）中 I ＝ 2 ，UR ＝ 2 。2．正弦交流电路中，电压u 和电流 i 为关联参考方向，且u= 2202 sin314t V，电流i = 5sin(314t+45° ) A ，此电路的性质呈现容性。电压滞后（超前还是滞后）电流。4．有一台单相照明变压器，容量为10KVA，额定电压为 3300/220V，则高压绕组的额定电流I N1 = 3 A，低压绕组的额定电流I N2 = 45 A5．Vtu)4314sin(2100，则其有效值U 100 V，频率f 50 Hz ，初相位 45 。6．流过元件的电流实际方向与参考方向相同时电流为正值；实际方向与参考方向相反时电流为负值。1．在图 3 所示的直流电路中， I1= 2A，I 2＝－ 3A，则 I3＝（ A ）。A．1A B．-1 A C．5 A I 1A 1R1R2 Z Z I 2 R3 ~Z A 2I 3 ~图 3 图 42．在图 4 所示的三相对称正弦交流电源的电路中，电流表 A 1 的读数为 17. 3A，则电流表 A 2 的读数为（） 。A．17. 3 A B．- 17. 3 A C．10 A 1mA 1Ω5ΩI I1+ 10V－+ UR－I 5Ω1Ω（ 1 ）（ 2 ）3．图 5 所示电路中，开关长期打开，在t = 0 时合上，则 i (0 +) ＝( ）。A．1 A B．32 A C．1. 5 A 图 5 图 6 6．已知某电路视在功率S=5000VA，无功功率 Q=3000Var ，则有功功率 P为（ C ）。A．2000 W B．8000 W C．4000 W 三、判断题：对的在括号内打“√” ，错的在括号内打“×” 。（每题 1 分，共 6分）1．在计算电路中某元件上的消耗功率时，可以采用叠加原理（Y ）2．在任何并联电路中， 电路中总电流有效值的大小一定等于各支路电流有效值的大小之和。Y 3．在电源对称、负载对称的三相电路中，三相负载星形联接时，其中线上电流等于零。（Y ）1、下图所示电路中，求A 点的电位。（ 6 分）2、在下图所示的正弦交流电路中，X L=XC=R，并已知电流表 A 1 的读数为 3A，试求 A2 和 A 3 的读数。（8 分）+ A 3A 2A 1u L C R I －3、下图所示电路中，已知：US＝4 V，I S＝3 A，R1＝R2＝1 ，R3＝3 。用戴维宁定理求电流I ，并画出戴维宁等效电路。（8 分）。URRR123..IISS..+－1.下图中方框代表元件，图中电压和电流的实际方向与参考方向相同，起负载作用的元件是+ I _ + I _ I U U I U U _ + _ + (a) (b) ...
