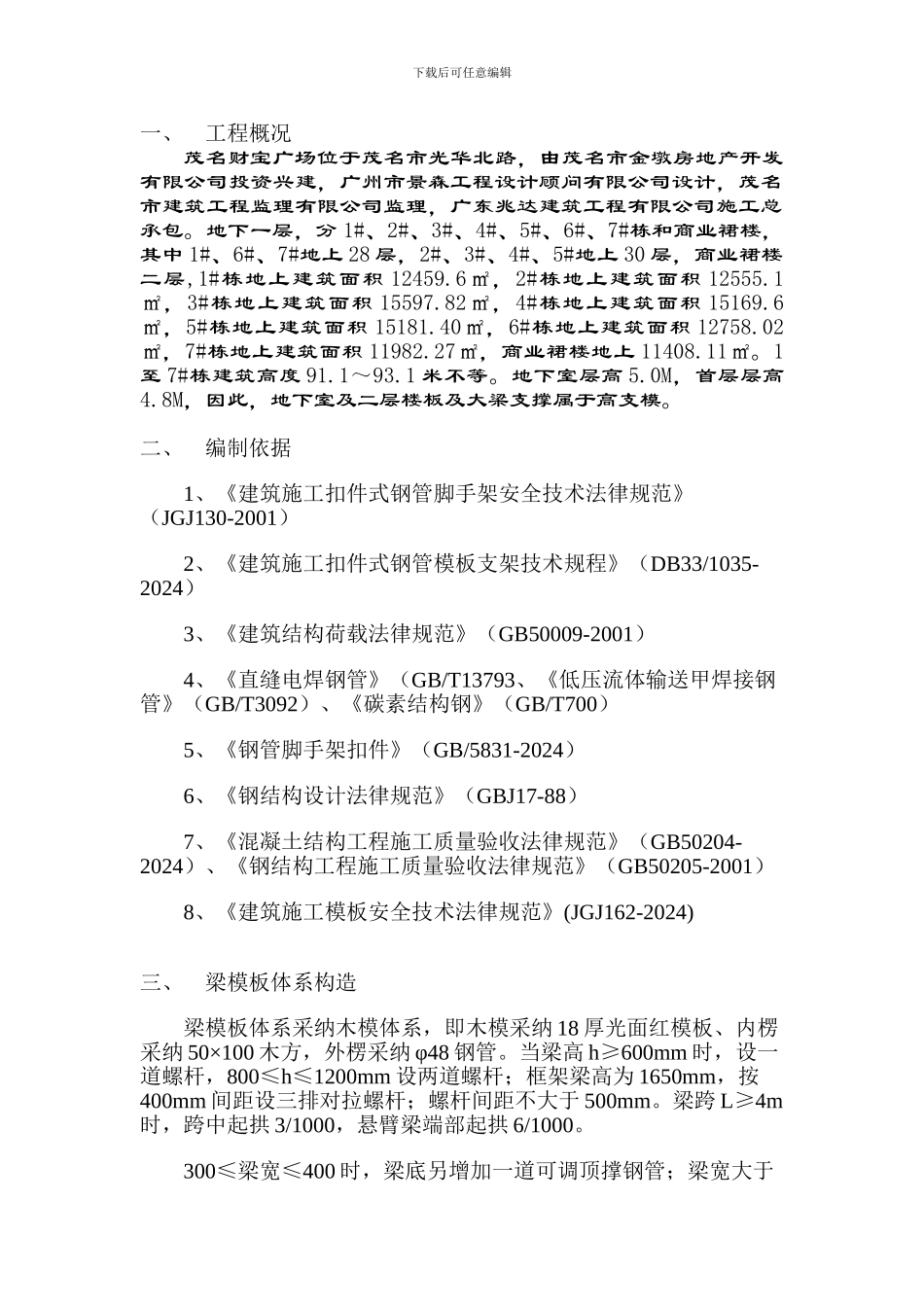

下载后可任意编辑一、工程概况茂名财宝广场位于茂名市光华北路，由茂名市金墩房地产开发有限公司投资兴建，广州市景森工程设计顾问有限公司设计，茂名市建筑工程监理有限公司监理，广东兆达建筑工程有限公司施工总承包。地下一层，分 1#、2#、3#、4#、5#、6#、7#栋和商业裙楼，其中 1#、6#、7#地上 28 层，2#、3#、4#、5#地上 30 层，商业裙楼二层,1#栋地上建筑面积 12459.6㎡，2#栋地上建筑面积 12555.1㎡，3#栋地上建筑面积 15597.82㎡，4#栋地上建筑面积 15169.6㎡，5#栋地上建筑面积 15181.40㎡，6#栋地上建筑面积 12758.02㎡，7#栋地上建筑面积 11982.27㎡，商业裙楼地上 11408.11㎡。1至 7#栋建筑高度 91.1～93.1 米不等。地下室层高 5.0M，首层层高4.8M，因此，地下室及二层楼板及大梁支撑属于高支模。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）2、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2024）3、《建筑结构荷载法律规范》（GB50009-2001）4、《直缝电焊钢管》（GB/T13793、《低压流体输送甲焊接钢管》（GB/T3092）、《碳素结构钢》（GB/T700）5、《钢管脚手架扣件》（GB/5831-2024）6、《钢结构设计法律规范》（GBJ17-88）7、《混凝土结构工程施工质量验收法律规范》（GB50204-2024）、《钢结构工程施工质量验收法律规范》（GB50205-2001）8、《建筑施工模板安全技术法律规范》(JGJ162-2024)三、梁模板体系构造梁模板体系采纳木模体系，即木模采纳 18 厚光面红模板、内楞采纳 50×100 木方，外楞采纳 φ48 钢管。当梁高 h≥600mm 时，设一道螺杆，800≤h≤1200mm 设两道螺杆；框架梁高为 1650mm，按400mm 间距设三排对拉螺杆；螺杆间距不大于 500mm。梁跨 L≥4m时，跨中起拱 3/1000，悬臂梁端部起拱 6/1000。300≤梁宽≤400 时，梁底另增加一道可调顶撑钢管；梁宽大于下载后可任意编辑400 时，剖梁断面方向钢管支撑间距不大于 400mm。梁高≤500 时，梁底支架间距 800mm；500＜梁高≤1200 时，梁底支架间距600mm；框支梁梁底支架间距 450mm。侧模钉 50×100 木龙骨间距不大于 200mm，木龙骨外侧用 φ48钢管固定；两侧用支顶保证梁的垂直度及顺直。四、构造要求（一）、架体总体要求 1、模板支架应共布足够的承载能力，刚度和稳定性，应能可靠承受新浇砼自重和侧压力以及施工过程中所产生的荷载。2、对剪刀撑、水平杆、周边拉结等实行一系列...
