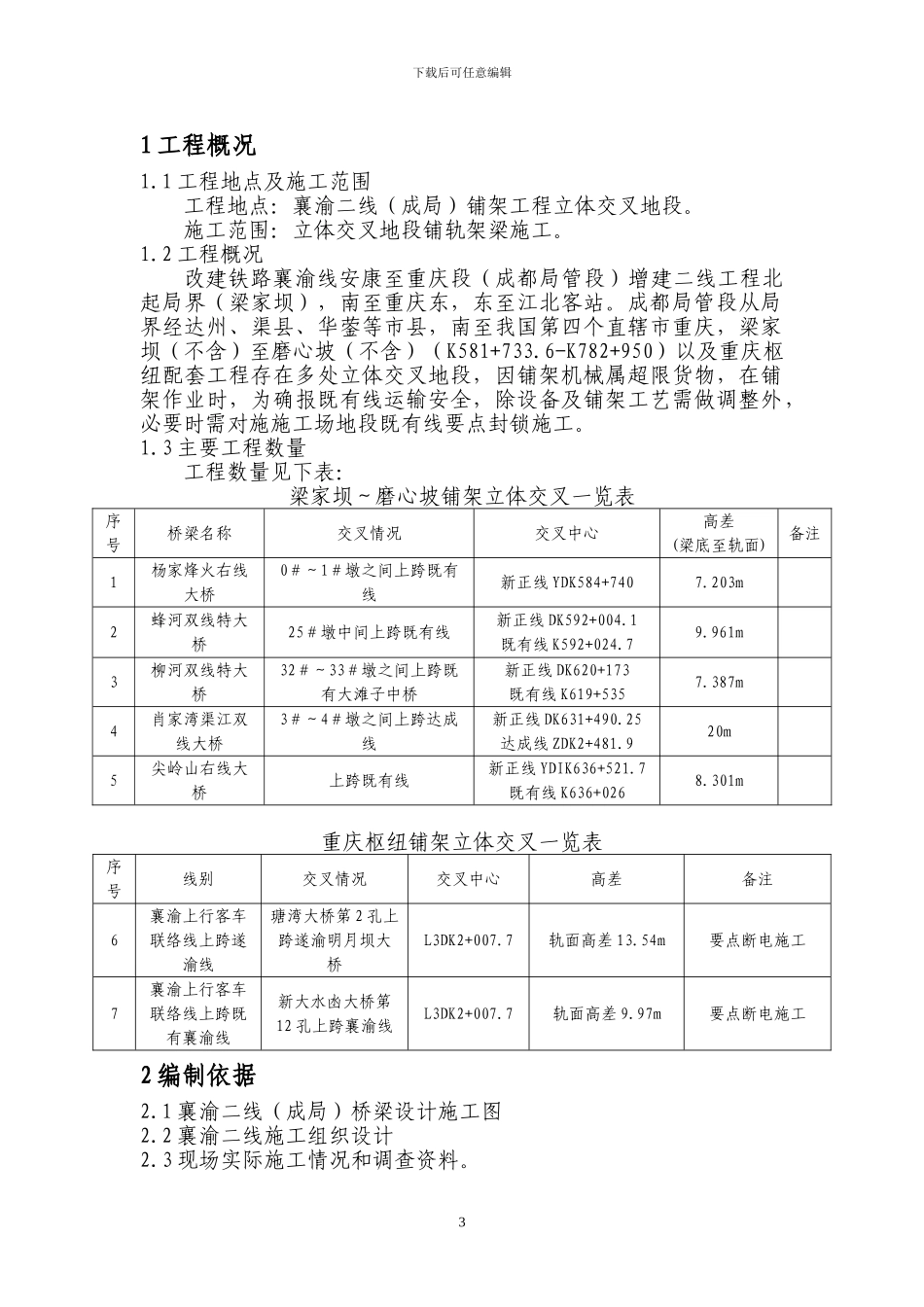

下载后可任意编辑1下载后可任意编辑2下载后可任意编辑1 工程概况1.1 工程地点及施工范围工程地点：襄渝二线（成局）铺架工程立体交叉地段。施工范围：立体交叉地段铺轨架梁施工。1.2 工程概况改建铁路襄渝线安康至重庆段（成都局管段）增建二线工程北起局界（梁家坝），南至重庆东，东至江北客站。成都局管段从局界经达州、渠县、华蓥等市县，南至我国第四个直辖市重庆，梁家坝（不含）至磨心坡（不含）（K581+733.6-K782+950）以及重庆枢纽配套工程存在多处立体交叉地段，因铺架机械属超限货物，在铺架作业时，为确报既有线运输安全，除设备及铺架工艺需做调整外，必要时需对施施工场地段既有线要点封锁施工。1.3 主要工程数量工程数量见下表：梁家坝～磨心坡铺架立体交叉一览表序号桥梁名称交叉情况交叉中心高差(梁底至轨面)备注1杨家烽火右线大桥0＃～1＃墩之间上跨既有线新正线 YDK584+7407.203m2蜂河双线特大桥25＃墩中间上跨既有线新正线 DK592+004.1既有线 K592+024.79.961m3柳河双线特大桥32＃～33＃墩之间上跨既有大滩子中桥新正线 DK620+173既有线 K619+5357.387m4肖家湾渠江双线大桥3＃～4＃墩之间上跨达成线新正线 DK631+490.25达成线 ZDK2+481.920m5尖岭山右线大桥上跨既有线新正线 YDIK636+521.7既有线 K636+0268.301m重庆枢纽铺架立体交叉一览表序号线别交叉情况交叉中心高差备注6襄渝上行客车联络线上跨遂渝线瑭湾大桥第 2 孔上跨遂渝明月坝大桥L3DK2+007.7轨面高差 13.54m要点断电施工7襄渝上行客车联络线上跨既有襄渝线新大水凼大桥第12 孔上跨襄渝线L3DK2+007.7轨面高差 9.97m要点断电施工2 编制依据2.1 襄渝二线（成局）桥梁设计施工图2.2 襄渝二线施工组织设计2.3 现场实际施工情况和调查资料。3下载后可任意编辑2.5 现行各种施工法律规范、验标、运规。3 施工方法及工艺3.1 施工方法3.1.1 架梁采纳 75T 桥梁专用运输列车从制梁厂运梁，对于不通过既有线运输至施工场地的桥梁，先在铺架基地上桥面碴，而后经工程线运至施工场地倒装龙门吊换装至架桥机二号车，采纳架桥机架梁；对于必须经既有线才能运输至施工场地的桥梁，需待桥梁运输至施工场地并架设后人工上桥面碴。桥面轨采纳架桥机铺设。当上跨既有线架梁时，需先要点进行区间封锁，并将接触网断电，然后对接触网电缆加装绝缘套管防护，架完该孔梁并检查合格后方可恢复区间接触网供电，销点开通区间。施工过程中加强安全防护。捆梁钢绳和护...
