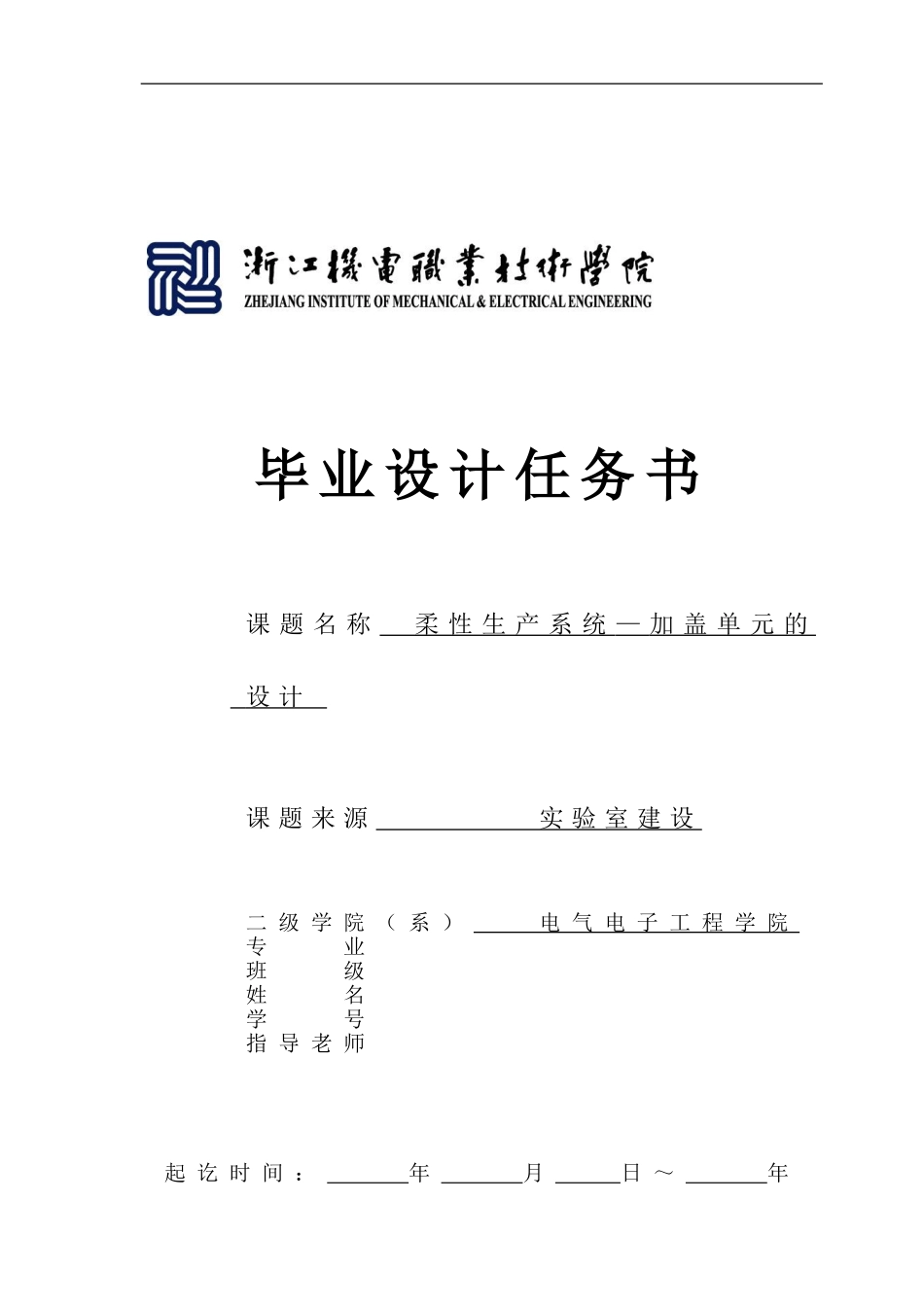

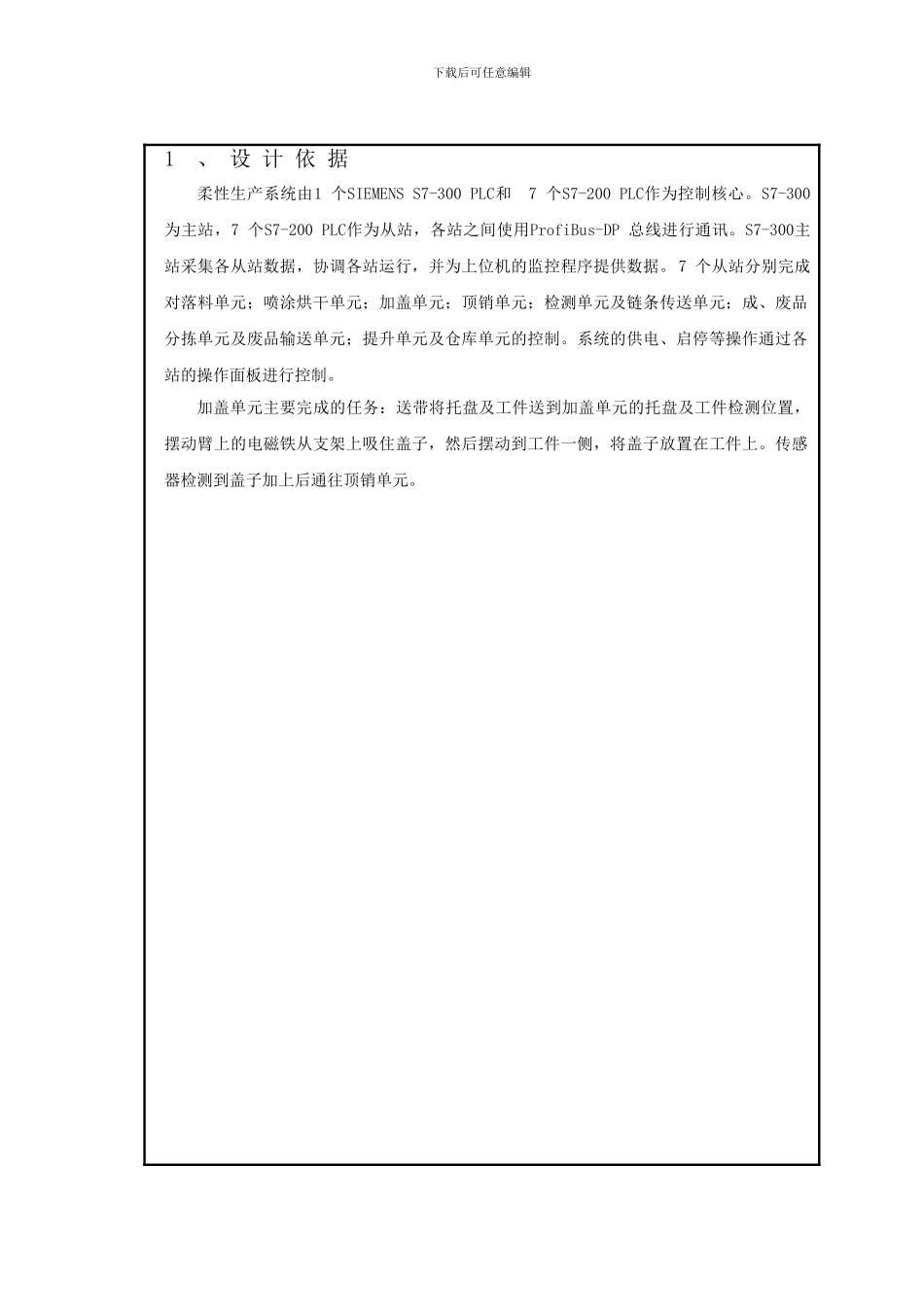

毕 业 设 计 任 务 书课 题 名 称 柔 性 生 产 系 统 — 加 盖 单 元 的 设 计 课 题 来 源 实 验 室 建 设 二 级 学 院 （ 系 ） 电 气 电 子 工 程 学 院 专 业 班 级 姓 名 学 号 指 导 老 师 起 讫 时 间 ： 年 月 日 ～ 年 下载后可任意编辑月 日 （ 共 8 周）下载后可任意编辑1 、 设 计 依 据柔性生产系统由1 个SIEMENS S7-300 PLC和 7 个S7-200 PLC作为控制核心。S7-300为主站，7 个S7-200 PLC作为从站，各站之间使用ProfiBus-DP 总线进行通讯。S7-300主站采集各从站数据，协调各站运行，并为上位机的监控程序提供数据。 7 个从站分别完成对落料单元；喷涂烘干单元；加盖单元；顶销单元；检测单元及链条传送单元；成、废品分拣单元及废品输送单元；提升单元及仓库单元的控制。系统的供电、启停等操作通过各站的操作面板进行控制。加盖单元主要完成的任务：送带将托盘及工件送到加盖单元的托盘及工件检测位置，摆动臂上的电磁铁从支架上吸住盖子，然后摆动到工件一侧，将盖子放置在工件上。传感器检测到盖子加上后通往顶销单元。下载后可任意编辑2 、 任 务 要 求2.1 设计任务1 ．熟悉加盖单元的传动系统设计和结构设计；2 ．了解各种传感器、元器件的工作原理及应用；3 ．测绘电气接线图与机械结构简图（CAD 绘图）；4. 查阅相关资料，简要设计传动系统；5 ．编程并调试；6 ．采纳MCGS编制监控界面，联机调试；7 ．根据格式要求撰写毕业设计说明书（需要交电子稿与打印稿）。2.2 应完成的任务：1 ．根据任务要求完成开题报告的写作（在参阅相关参考资料的基础上进行，需要交电子稿与打印稿） 要求有:（1 ）本课题的意义，主要写同类型课题项目的现状（国内外情况），进展趋势，及开发本项目的经济价值社会价值。（2 ）分析系统的主要组成及基本工作原理，理出重点、难点，提出解决重点、难点问题的主要技术手段与方法。（3 ）提出完成本设计的手段与方法。（4 ）以周为单位做好工作计划。2 ．做好系统设计，要求相关程序均能正确运行，达到相应要求。3 ．做好设计说明书的写作。格式要求见分院网站或从指导老师处猎取。要求内容具体，语言流畅，结构合理，层次清楚，重点特出，资料齐全。下载后可任意编辑3 、毕业设计进度计划起讫日期工作内容备 注第 一 周第 二 周第 三 周第 四 周第 五 周第 六 周第 七 周第 八 周收集信息, 熟悉课题及相关内容完成开题报告的撰写熟悉传动系统设计，绘制结构简图完成电气接线图的测绘，绘制电气接线图编制控制程序完成系统调试、指标测试完成设计说明书的编写答辩.下载后可任意编辑
