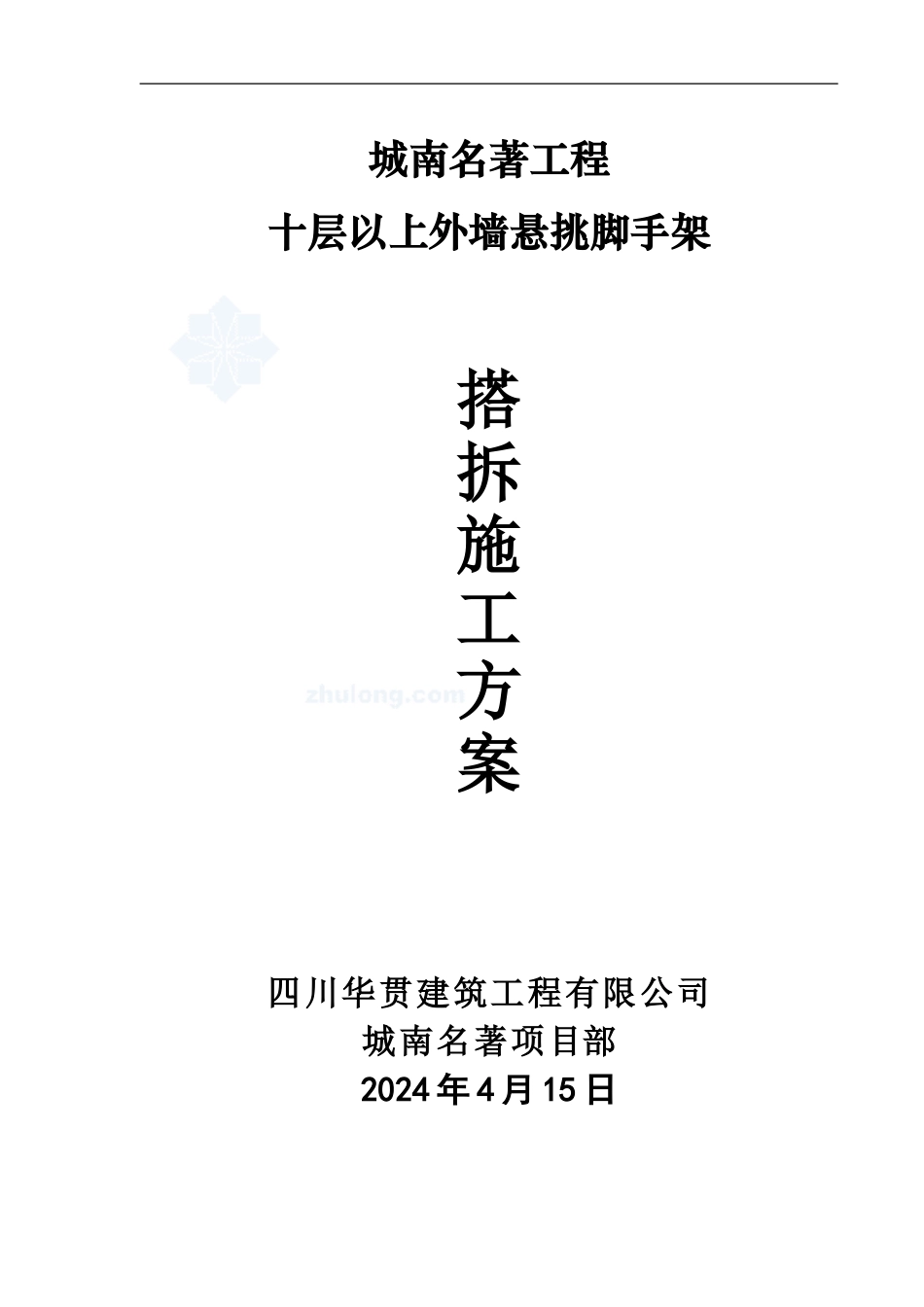

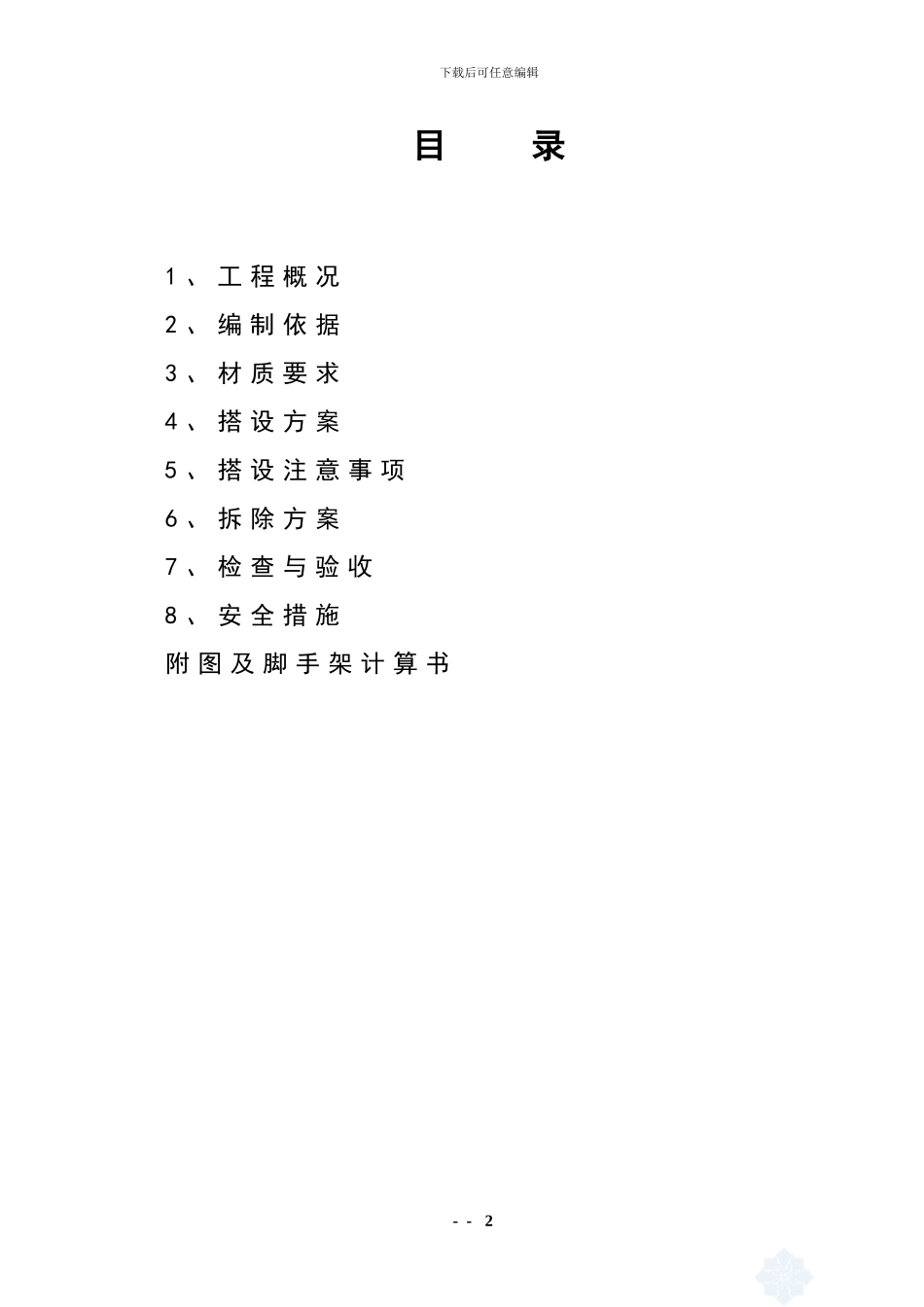

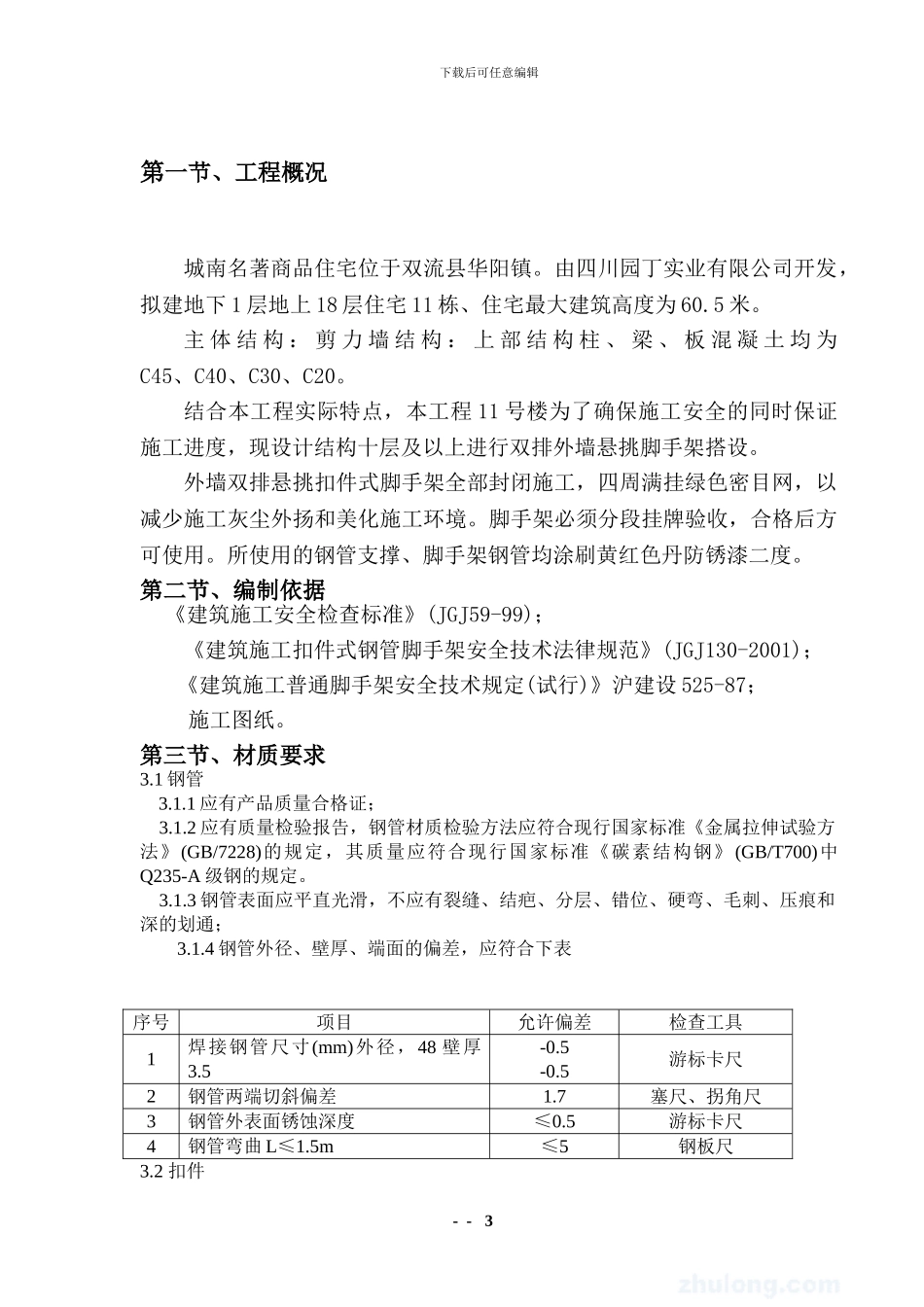

城南名著工程十层以上外墙悬挑脚手架搭拆施工方案四川华贯建筑工程有限公司城南名著项目部2024 年 4 月 15 日下载后可任意编辑目 录1 、 工 程 概 况2 、 编 制 依 据3 、 材 质 要 求4 、 搭 设 方 案5 、 搭 设 注 意 事 项6 、 拆 除 方 案7 、 检 查 与 验 收8 、 安 全 措 施附 图 及 脚 手 架 计 算 书- -2下载后可任意编辑第一节、工程概况城南名著商品住宅位于双流县华阳镇。由四川园丁实业有限公司开发，拟建地下 1 层地上 18 层住宅 11 栋、住宅最大建筑高度为 60.5 米。主 体 结 构 ： 剪 力 墙 结 构 ： 上 部 结 构 柱 、 梁 、 板 混 凝 土 均 为C45、C40、C30、C20。 结合本工程实际特点，本工程 11 号楼为了确保施工安全的同时保证施工进度，现设计结构十层及以上进行双排外墙悬挑脚手架搭设。 外墙双排悬挑扣件式脚手架全部封闭施工，四周满挂绿色密目网，以减少施工灰尘外扬和美化施工环境。脚手架必须分段挂牌验收，合格后方可使用。所使用的钢管支撑、脚手架钢管均涂刷黄红色丹防锈漆二度。 第二节、编制依据 《建筑施工安全检查标准》(JGJ59-99)； 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)；《建筑施工普通脚手架安全技术规定(试行)》沪建设 525-87；施工图纸。第三节、材质要求3.1 钢管 3.1.1 应有产品质量合格证； 3.1.2 应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》(GB/7228)的规定，其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A 级钢的规定。 3.1.3 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划通； 3.1.4 钢管外径、壁厚、端面的偏差，应符合下表序号项目允许偏差检查工具1焊接钢管尺寸(mm)外径，48 壁厚3.5-0.5-0.5游标卡尺2钢管两端切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度≤0.5游标卡尺4钢管弯曲 L≤1.5m≤5钢板尺3.2 扣件- -3下载后可任意编辑 3.2.1 扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证； 3.2.2 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3.2.3 新旧扣件应进行防锈处理。3.3 I16工字钢挑梁及 ø16 压环钢筋 3.3.1 钢挑梁及压环钢筋必须有产品质量合格证、法定检测单位的测试报告。 3.3.2 钢挑梁使用前应进行防锈...
