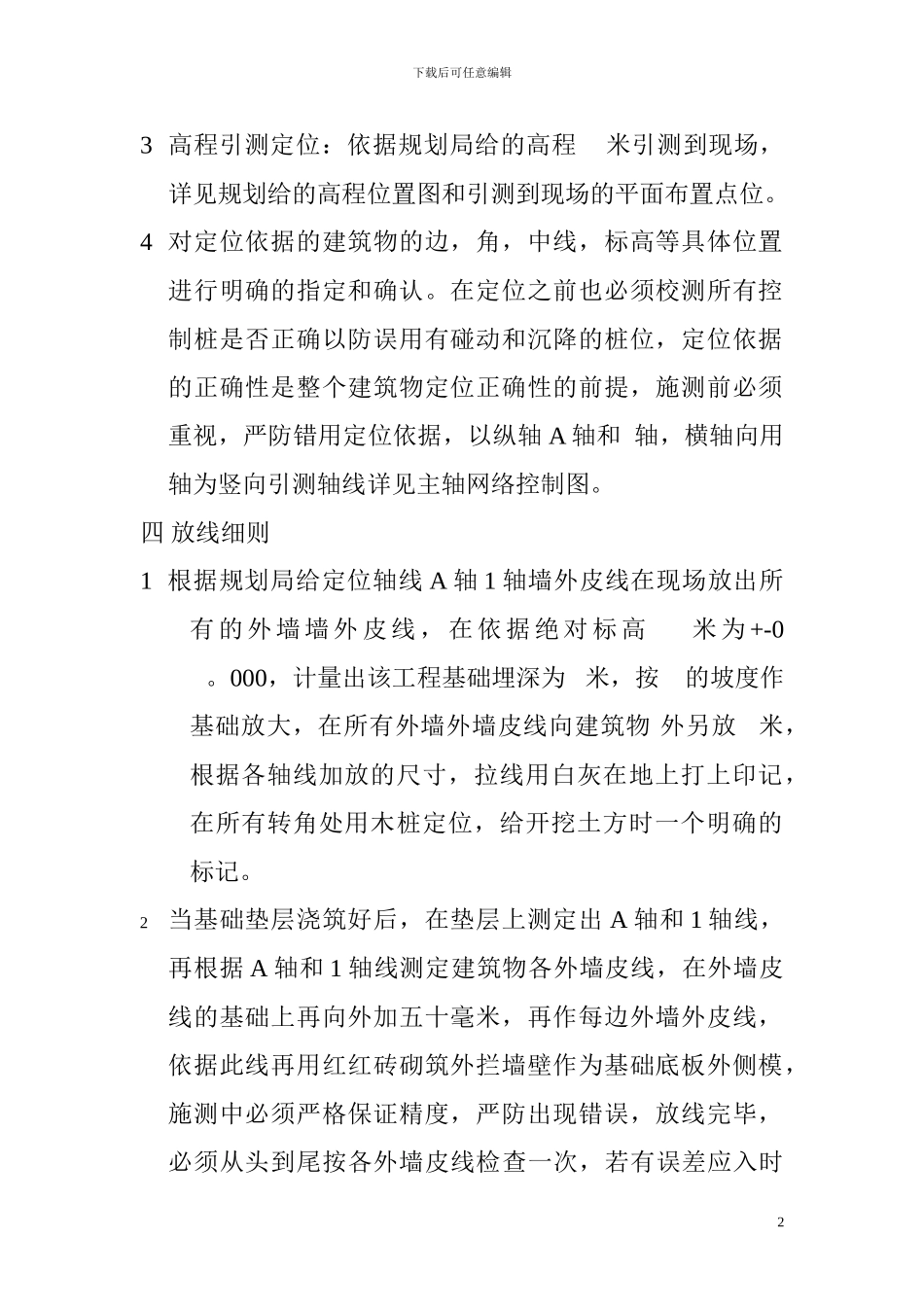

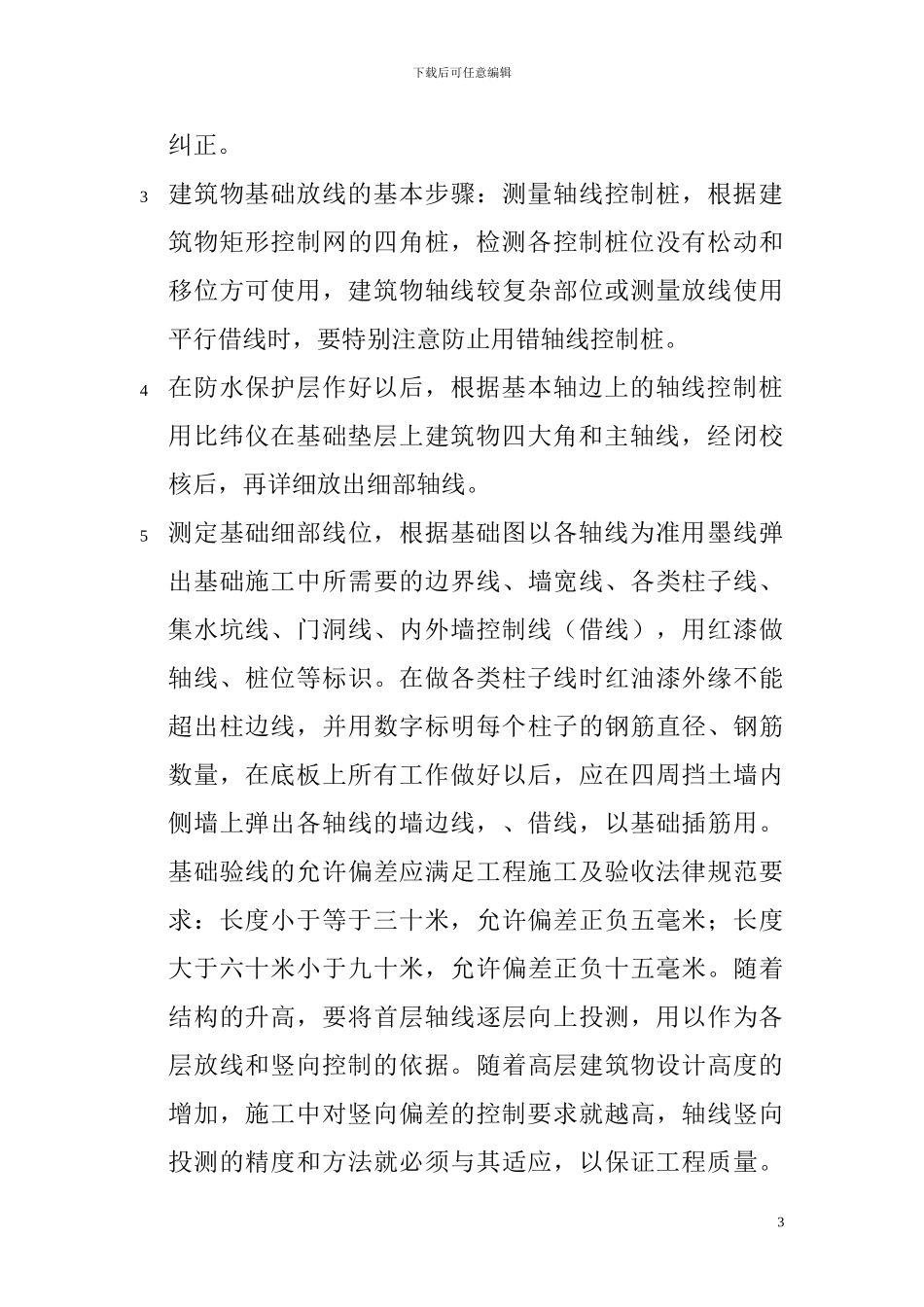

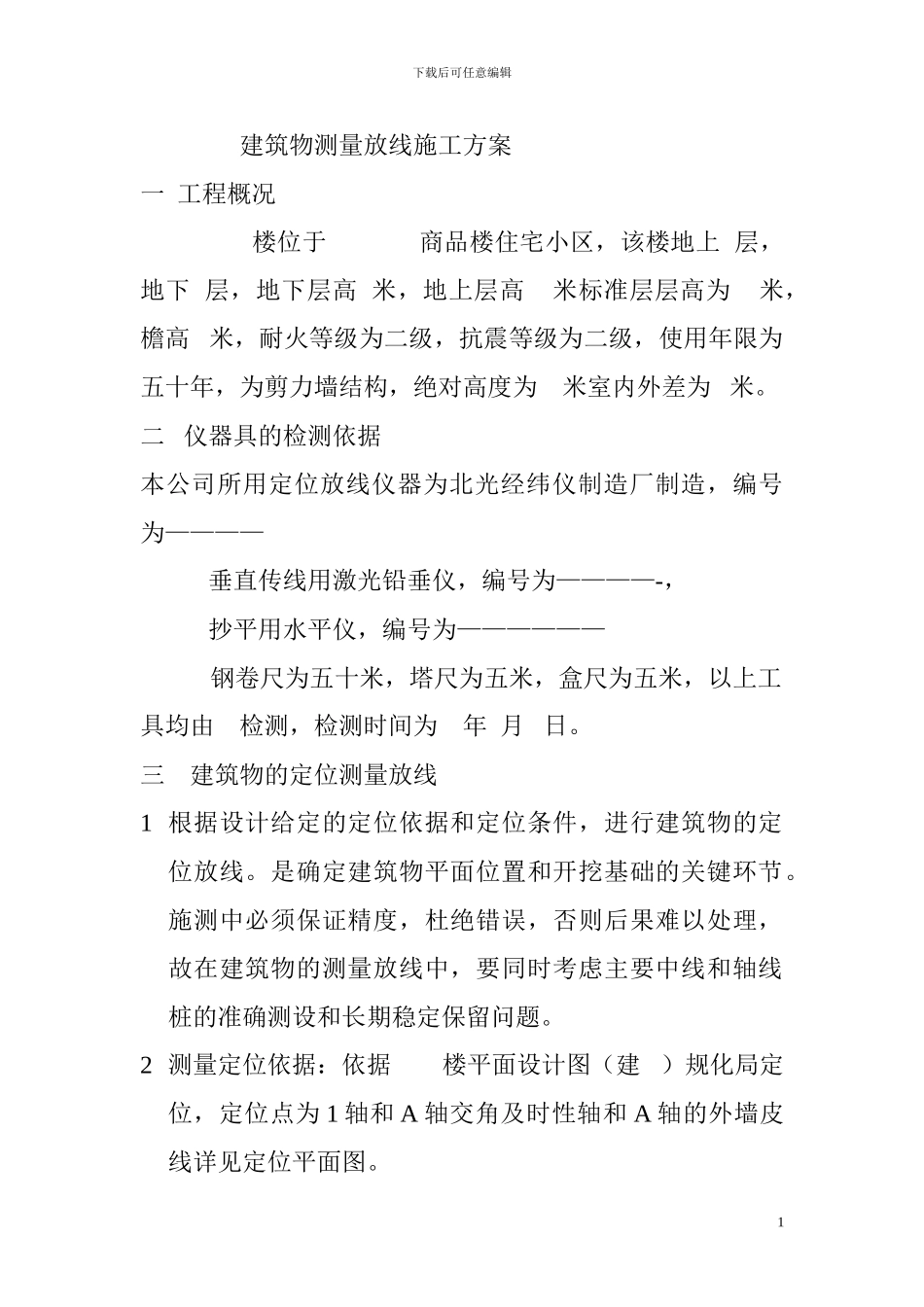

下载后可任意编辑建筑物测量放线施工方案一 工程概况 楼位于 商品楼住宅小区，该楼地上 层，地下 层，地下层高 米，地上层高 米标准层层高为 米，檐高 米，耐火等级为二级，抗震等级为二级，使用年限为五十年，为剪力墙结构，绝对高度为 米室内外差为 米。 二 仪器具的检测依据本公司所用定位放线仪器为北光经纬仪制造厂制造，编号为———— 垂直传线用激光铅垂仪，编号为————-， 抄平用水平仪，编号为—————— 钢卷尺为五十米，塔尺为五米，盒尺为五米，以上工具均由 检测，检测时间为 年 月 日。三 建筑物的定位测量放线1 根据设计给定的定位依据和定位条件，进行建筑物的定位放线。是确定建筑物平面位置和开挖基础的关键环节。施测中必须保证精度，杜绝错误，否则后果难以处理，故在建筑物的测量放线中，要同时考虑主要中线和轴线桩的准确测设和长期稳定保留问题。2 测量定位依据：依据 楼平面设计图（建 ）规化局定位，定位点为 1 轴和 A 轴交角及时性轴和 A 轴的外墙皮线详见定位平面图。1下载后可任意编辑3 高程引测定位：依据规划局给的高程 米引测到现场，详见规划给的高程位置图和引测到现场的平面布置点位。4 对定位依据的建筑物的边，角，中线，标高等具体位置进行明确的指定和确认。在定位之前也必须校测所有控制桩是否正确以防误用有碰动和沉降的桩位，定位依据的正确性是整个建筑物定位正确性的前提，施测前必须重视，严防错用定位依据，以纵轴 A 轴和 轴，横轴向用 轴为竖向引测轴线详见主轴网络控制图。四 放线细则1 根据规划局给定位轴线 A 轴 1 轴墙外皮线在现场放出所有 的 外 墙 墙 外 皮 线 ， 在 依 据 绝 对 标 高 米 为 +-0。000，计量出该工程基础埋深为 米，按 的坡度作基础放大，在所有外墙外墙皮线向建筑物 外另放 米，根据各轴线加放的尺寸，拉线用白灰在地上打上印记，在所有转角处用木桩定位，给开挖土方时一个明确的标记。2 当基础垫层浇筑好后，在垫层上测定出 A 轴和 1 轴线，再根据 A 轴和 1 轴线测定建筑物各外墙皮线，在外墙皮线的基础上再向外加五十毫米，再作每边外墙外皮线，依据此线再用红红砖砌筑外拦墙壁作为基础底板外侧模，施测中必须严格保证精度，严防出现错误，放线完毕，必须从头到尾按各外墙皮线检查一次，若有误差应入时2下载后可任意编辑纠正。3 建筑物基础放线的基本步骤：测量轴线控制桩，根据建筑...
