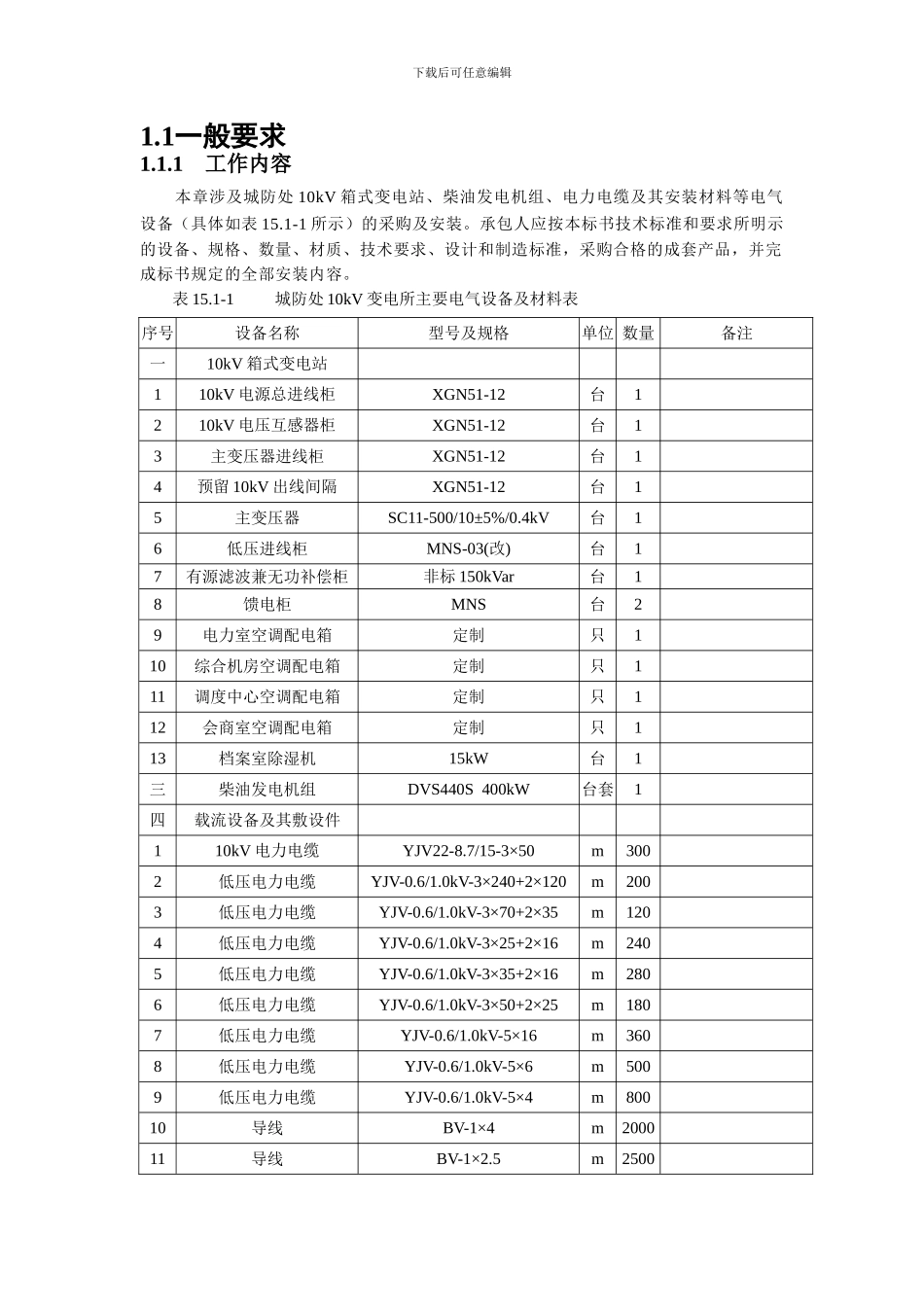

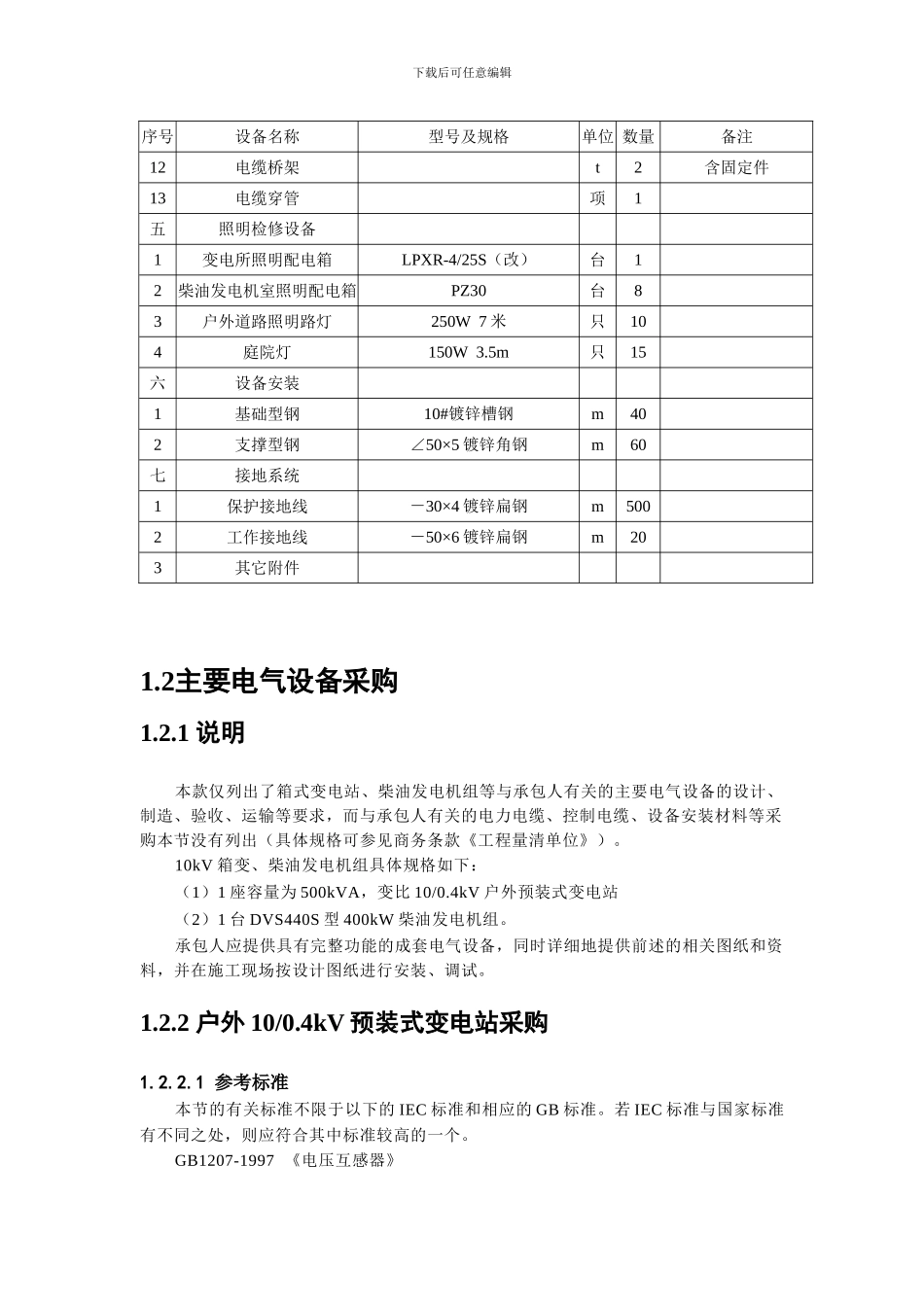

下载后可任意编辑1.1一般要求1.1.1工作内容本章涉及城防处 10kV 箱式变电站、柴油发电机组、电力电缆及其安装材料等电气设备（具体如表 15.1-1 所示）的采购及安装。承包人应按本标书技术标准和要求所明示的设备、规格、数量、材质、技术要求、设计和制造标准，采购合格的成套产品，并完成标书规定的全部安装内容。表 15.1-1 城防处 10kV 变电所主要电气设备及材料表序号设备名称型号及规格单位 数量备注一10kV 箱式变电站110kV 电源总进线柜XGN51-12台1210kV 电压互感器柜XGN51-12台13主变压器进线柜XGN51-12台14预留 10kV 出线间隔XGN51-12台15主变压器SC11-500/10±5%/0.4kV台16低压进线柜MNS-03(改)台17有源滤波兼无功补偿柜非标 150kVar台18馈电柜MNS台29电力室空调配电箱定制只110综合机房空调配电箱定制只111调度中心空调配电箱定制只112会商室空调配电箱定制只113档案室除湿机15kW台1三柴油发电机组DVS440S 400kW台套1四载流设备及其敷设件110kV 电力电缆YJV22-8.7/15-3×50m3002低压电力电缆YJV-0.6/1.0kV-3×240+2×120m2003低压电力电缆YJV-0.6/1.0kV-3×70+2×35m1204低压电力电缆YJV-0.6/1.0kV-3×25+2×16m2405低压电力电缆YJV-0.6/1.0kV-3×35+2×16m2806低压电力电缆YJV-0.6/1.0kV-3×50+2×25m1807低压电力电缆YJV-0.6/1.0kV-5×16m3608低压电力电缆YJV-0.6/1.0kV-5×6m5009低压电力电缆YJV-0.6/1.0kV-5×4m80010导线BV-1×4m200011导线BV-1×2.5m2500下载后可任意编辑序号设备名称型号及规格单位 数量备注12电缆桥架t2含固定件13电缆穿管项1五照明检修设备1变电所照明配电箱LPXR-4/25S（改）台12柴油发电机室照明配电箱PZ30台83户外道路照明路灯250W 7 米只104庭院灯150W 3.5m只15六设备安装1基础型钢10#镀锌槽钢m402支撑型钢∠50×5 镀锌角钢m60七接地系统1保护接地线－30×4 镀锌扁钢m5002工作接地线－50×6 镀锌扁钢m203其它附件1.2主要电气设备采购1.2.1 说明本款仅列出了箱式变电站、柴油发电机组等与承包人有关的主要电气设备的设计、制造、验收、运输等要求，而与承包人有关的电力电缆、控制电缆、设备安装材料等采购本节没有列出（具体规格可参见商务条款《工程量清单位》）。10kV 箱变、柴油发电机组具体规格如下：（1）1 座容量为 500kVA，变比 10/0.4kV 户外预装式变电站（2）1 台 DVS440S 型 400kW 柴油发电机组。承包人应提供具有完整功能的成套电气设备，同时详细地提供前述的...
