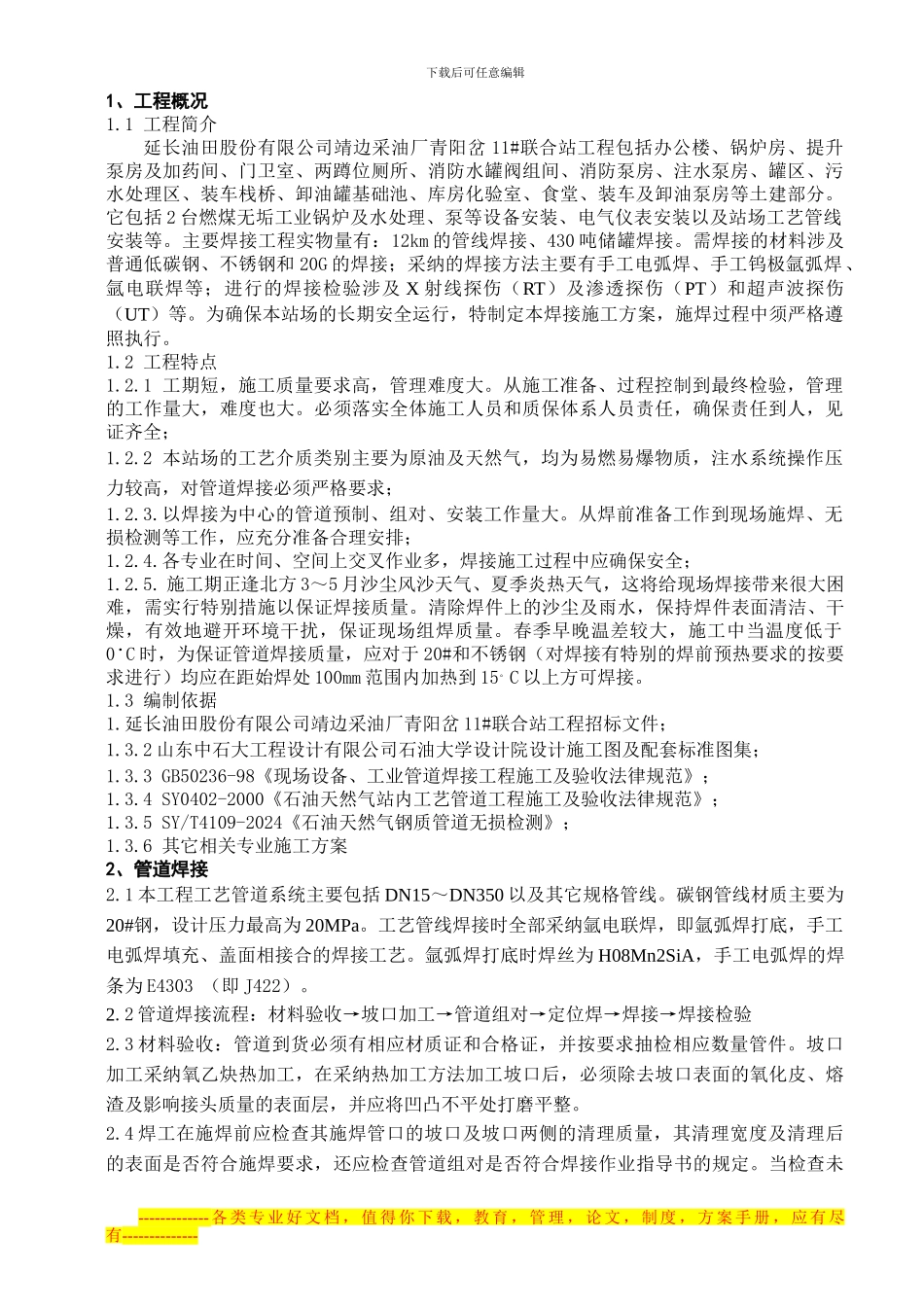

下载后可任意编辑1、工程概况1.1 工程简介延长油田股份有限公司靖边采油厂青阳岔 11#联合站工程包括办公楼、锅炉房、提升泵房及加药间、门卫室、两蹲位厕所、消防水罐阀组间、消防泵房、注水泵房、罐区、污水处理区、装车栈桥、卸油罐基础池、库房化验室、食堂、装车及卸油泵房等土建部分。它包括 2 台燃煤无垢工业锅炉及水处理、泵等设备安装、电气仪表安装以及站场工艺管线安装等。主要焊接工程实物量有：12km 的管线焊接、430 吨储罐焊接。需焊接的材料涉及普通低碳钢、不锈钢和 20G 的焊接；采纳的焊接方法主要有手工电弧焊、手工钨极氩弧焊、氩电联焊等；进行的焊接检验涉及 X 射线探伤（RT）及渗透探伤（PT）和超声波探伤（UT）等。为确保本站场的长期安全运行，特制定本焊接施工方案，施焊过程中须严格遵照执行。1.2 工程特点1.2.1 工期短，施工质量要求高，管理难度大。从施工准备、过程控制到最终检验，管理的工作量大，难度也大。必须落实全体施工人员和质保体系人员责任，确保责任到人，见证齐全；1.2.2 本站场的工艺介质类别主要为原油及天然气，均为易燃易爆物质，注水系统操作压力较高，对管道焊接必须严格要求；1.2.3.以焊接为中心的管道预制、组对、安装工作量大。从焊前准备工作到现场施焊、无损检测等工作，应充分准备合理安排；1.2.4.各专业在时间、空间上交叉作业多，焊接施工过程中应确保安全；1.2.5. 施工期正逢北方 3～5 月沙尘风沙天气、夏季炎热天气，这将给现场焊接带来很大困难，需实行特别措施以保证焊接质量。清除焊件上的沙尘及雨水，保持焊件表面清洁、干燥，有效地避开环境干扰，保证现场组焊质量。春季早晚温差较大，施工中当温度低于0·C 时，为保证管道焊接质量，应对于 20#和不锈钢（对焊接有特别的焊前预热要求的按要求进行）均应在距始焊处 100mm 范围内加热到 15。C 以上方可焊接。1.3 编制依据1.延长油田股份有限公司靖边采油厂青阳岔 11#联合站工程招标文件；1.3.2 山东中石大工程设计有限公司石油大学设计院设计施工图及配套标准图集；1.3.3 GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》；1.3.4 SY0402-2000《石油天然气站内工艺管道工程施工及验收法律规范》；1.3.5 SY/T4109-2024《石油天然气钢质管道无损检测》；1.3.6 其它相关专业施工方案2、管道焊接2.1 本工程工艺管道系统主要包括 DN15～DN350 以及其它规格管线。碳钢管线材质主要为20#钢，设...
